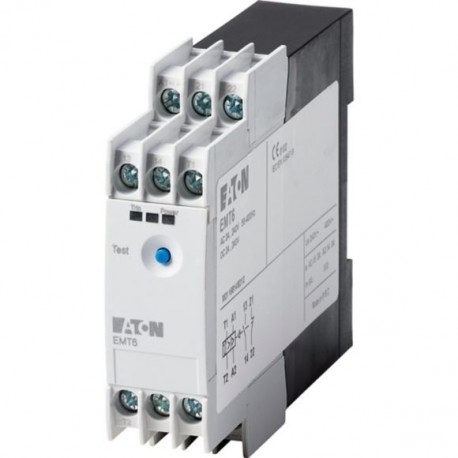

EMT6 066166 Y7-66166 EATON ELECTRIC Termoprotettore a termistori, 1W , 24-240V50/60Hz, 24-240VDC, senza bloc..
EMT6
066166
Y7-66166
EATON-MOELLER
Termoprotettore a termistori, 1W , 24-240V50/60Hz, 24-240VDC, senza blocco meccanico alla reinserzione
Relè di sovraccarico termistore 1 W 24-240 V 50/60 Hz 24-240VDC Sin
Eaton Moeller® series EMT6 Thermistor overload relay for machine protection, 1W , 24-240V50/60Hz, 24-240VDC, without reclosing lockout
Relè di sovraccarico a termistore per la protezione della macchina, il sistema di alimentazione e l'indicatore LED di errore, tensione di controllo nominale 24-240 V, 50-60 Hz, 24-240 V DC, nessun blocco di riconnessione, a innesto
relè > Relè di monitoraggio temperatura
Relè termici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series termoprotettore a termistori EMT6
Sigla catalogo
066166
EAN
4015080661665
Lunghezza/profondità del prodotto
103 mm
Altezza prodotto
83 mm
Larghezza prodotto
23 mm
Peso prodotto
0.128 kg
Certificazione/i
CSA Class No.: 3211-03
IEC/EN 60947-8
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 14
EN 55011
IEC/EN 60947
IEC/EN 61000-4-2
VDE 0660
CSA File No.: 12528
UL
UL 508
UL File No.: E29184
IEC/EN 61000-4-3
CE
IEC/EN 60947-8
UL Category Control No.: NKCR
CSA
CSA-C22.2 No. 14
EN 55011
IEC/EN 60947
IEC/EN 61000-4-2
VDE 0660
CSA File No.: 12528
UL
UL 508
UL File No.: E29184
IEC/EN 61000-4-3
CE
Codice modello
EMT6
Features & Functions
Tipo di collegamento elettrico
Collegamento a bullone
Funzioni
Funzione di prova tramite pulsante separato
Notifiche di rete e guasti tramite display LED
Notifiche di rete e guasti tramite display LED
Range di rilevamento della temperatura - min
0 °C
Range di rilevamento della temperatura -max
0 °C
General
Grado di protezione
IP20
Posizione di montaggio
Secondo necessità
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Termoprotettore a termistori EMT6
Protezione
Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
4000 V AC
4000 V AC
Isolamento sicuro
250 V AC, Tra i contatti, Secondo EN 61140
250 V AC, Tra i contatti e l'alimentazione, Secondo EN 61140
250 V AC, Tra i contatti e l'alimentazione, Secondo EN 61140
Resistenza agli urti
10 g, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda 10 ms
Tipo di tensione
AC/CC
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio (con custodia) - min
25 °C
Temperatura ambiente di esercizio (con custodia) - max
45 °C
Temperatura ambiente di stoccaggio - min
45 °C
Temperatura ambiente di stoccaggio - max
85 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, costante, secondo IEC 60068-2-78
Electro magnetic compatibility
Scarica in aria
8 kV
Impulso burst
In conformità con IEC/EN 61000-4-4
1 kV, Cavo di segnale
2 kV, Cavo di alimentazione
1 kV, Cavo di segnale
2 kV, Cavo di alimentazione
Scarica dei contatti
6 kV
Campi elettromagnetici
10 V/m a 80 - 1000 MHz (in conformità a IEC EN 61000-4-3)
3 V/m a 1,4 - 2 GHz (in conformità a IEC EN 61000-4-3)
1 V/m a 2,0 - 2,7 GHz (in conformità a IEC EN 61000-4-3)
3 V/m a 1,4 - 2 GHz (in conformità a IEC EN 61000-4-3)
1 V/m a 2,0 - 2,7 GHz (in conformità a IEC EN 61000-4-3)
Immunità alle interferenze condotte dalla linea
10 V (in conformità a IEC/EN 61000-4-6)
Classe di disturbo radio
Classe B (EN 55011)
Valore nominale sovratensione
In conformità con IEC/EN 61000-4-5, frequenza impulsi (sovratensione), EMC
2 kV, forma simmetrica, impulsi di alimentazione (sovratensione), EMC
4 kV, asimmetrico, impulsi di alimentazione (sovratensione), EMC
2 kV, forma simmetrica, impulsi di alimentazione (sovratensione), EMC
4 kV, asimmetrico, impulsi di alimentazione (sovratensione), EMC
Terminal capacities
Capacità morsetti
2 x (0,5 - 1,5) mm², cavo rigido
1 x (0,5 - 2,5) mm², cavo rigido
1 x (0,5 - 2,5) mm², flessibile con puntalino
2 x (0,5 - 1,5) mm², flessibile con puntalino
20 - 14 AWG, con conduttore unico o a trefoli
1 x (0,5 - 2,5) mm², cavo rigido
1 x (0,5 - 2,5) mm², flessibile con puntalino
2 x (0,5 - 1,5) mm², flessibile con puntalino
20 - 14 AWG, con conduttore unico o a trefoli
Grandezza vite
M3.5
Dimensione cacciavite
1 x 6 mm, Vite terminale, Cacciavite a taglio
2, Vite terminale, Cacciavite Pozidriv
2, Vite terminale, Cacciavite Pozidriv
Coppia di serraggio
1,2 Nm, Morsetti a vite
Electrical rating
Corrente termica convenzionale ith dei contatti ausiliari (1 polo, aperto)
6 A
Tensione di eccitazione
0,85 - 1,1 V x Uₑ
Consumo energetico
2 W a DC
3,5 VA a AC
3,5 VA a AC
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
24 V
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
240 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
24 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
240 V
Tensione di alimentazione di controllo nominale (Us), DC - min
24 V
Tensione di alimentazione di controllo nominale (Us), DC - max
240 V
Tensione nominale di isolamento (Ui)
400 V
Corrente nominale di esercizio (Ie)
1 A a AC-15, 380 V 400 V 415 V (NC)
3 A a AC-14, 380 V 400 V 415 V (NA)
3 A a AC-15, 220 V 230 V 240 V (NA)
3 A a AC-15, 220 V 230 V 240 V
3 A a AC-14, 300 V (NA)
1 A a AC-15, 380 V 400 V 415 V (NA)
3 A a AC-14, 300 V (NC)
3 A a AC-14, 400 V (NC)
3 A a AC-14, 380 V 400 V 415 V (NC)
1 A a AC-15, 300 V (NA)
3 A a AC-15, 220 V 230 V 240 V (NC)
1 A a AC-15, 300 V (NC)
3 A a AC-14, 380 V 400 V 415 V (NA)
3 A a AC-15, 220 V 230 V 240 V (NA)
3 A a AC-15, 220 V 230 V 240 V
3 A a AC-14, 300 V (NA)
1 A a AC-15, 380 V 400 V 415 V (NA)
3 A a AC-14, 300 V (NC)
3 A a AC-14, 400 V (NC)
3 A a AC-14, 380 V 400 V 415 V (NC)
1 A a AC-15, 300 V (NA)
3 A a AC-15, 220 V 230 V 240 V (NC)
1 A a AC-15, 300 V (NC)
Tensione nominale di esercizio (Ue) - max
240 V
Reset resistenza
1600 Ω
Classe di protezione da corto circuito
Max 6 A gG/gL, Fusibile, Contatti
Resistenza allo sgancio
3600 Ω
Tensione nominale - max
600 V
Contacts
Numero di contatti (contatti di commutazione)
0
Numero di contatti (contatti normalmente chiusi)
1
Numero di contatti (contatti normalmente aperti)
1
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0.8 W
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con morsetti amovibili (EF003340) | No |
| tipo di tensione di alimentazione (EF002991) | AC/DC |
| tensione di alimentazione AC 50 Hz (EF007532) | 24 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 24 V |
| tensione di alimentazione DC (EF007534) | 24 V |
| numero di circuiti di misura (EF003425) | 1 |
| salvataggio errori possibile (EF003423) | No |
| reset esterno possibile (EF003426) | No |
| campo di misura della temperatura (EF009788) | 0 °C |
| intervallo di misura resistenza (EF011955) | 750 Ohm |
| tipo di collegamento circuito elettrico ausiliario (EF006820) | raccordo a vite |
| numero di contatti di riposo (EF008255) | 1 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di tensione d'esercizio (EF005294) | AC/DC |
| tensione d'esercizio AC 50 Hz (EF008206) | 24 V |
| tensione d'esercizio AC 60 Hz (EF008207) | 24 V |
| tensione d'esercizio DC (EF008208) | 24 V |
| tensione di commutazione nominale (EF006706) | 6 A |
| larghezza (EF000008) | 23 mm |
| altezza (EF000040) | 83 mm |
| profondità (EF000049) | 103 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| EMT6 Y7-66166 066166 ES_066166.pdf | 3 Mbytes |
|
