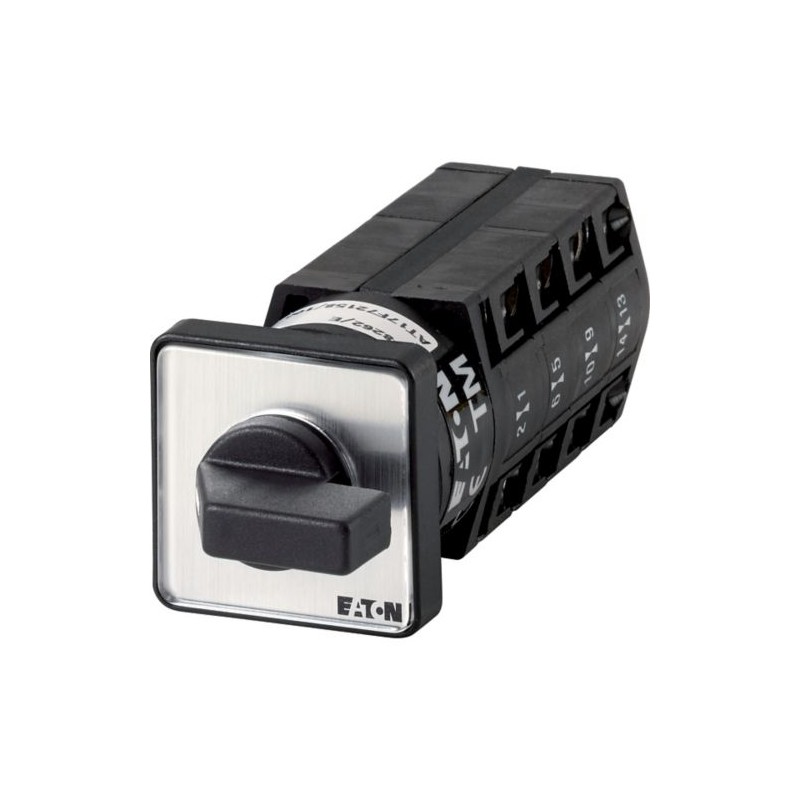

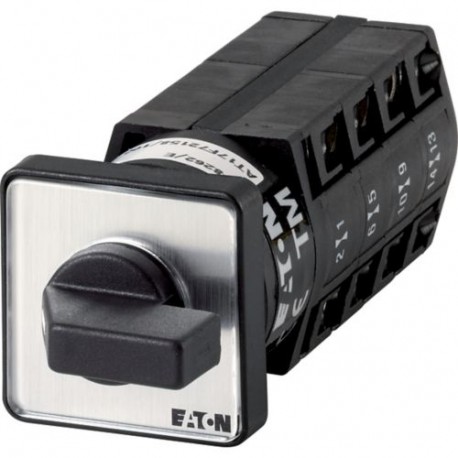

TM-4-8223/E 089115 Y7-89115 EATON ELECTRIC commutatore, Contatti: 8, 10 A, targhetta frontale: 1-2, 60 °, pe.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

TM-4-8223/E 089115 Y7-89115 EATON ELECTRIC commutatore, Contatti: 8, 10 A, targhetta frontale: 1-2, 60 °, pe..

TM-4-8223/E

089115

Y7-89115

EATON-MOELLER

commutatore, Contatti: 8, 10 A, targhetta frontale: 1-2, 60 °, permanente, da incasso

Interruttore Interruttore 8 poli 10 A Piastra indicatrice: 1-2 60°

Eaton Moeller® series TM Commutatore, TM, 10 A, montaggio a incasso, 4 Unità costruttiva/e, Contatti: 8, 60 °, permanente, senza posizione 0, 1-2, numero di progettazione 8223

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $119.71
Prezzo unitario: $119.71
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore TM
Sigla catalogo
089115
EAN
4015080891154
Lunghezza/profondità del prodotto
98 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.059 kg
Certificazione/i
UL report applies to both US and Canada
UL 508
IEC/EN 60947-3
CSA-C22.2 No. 14-05
CSA
IEC/EN 60947
VDE 0660
UL
UL File No.: E36332
CSA-C22.2 No. 94
Certified by UL for use in Canada
UL Category Control No.: NLRV
CE
IEC/EN 60947-5-1
Codice modello
TM-4-8223/E

Specifiche del prodotto

Tipo
Interruttore di commutazione
Categoria prodotto
Interruttori di comando
Funzione attuatore
Permanente
senza posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Materiale custodia
Termoplastico
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
4
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
4
Grado di protezione
IP65
Numero di contatti
8
Modello
commutatore
Grado di protezione (lato anteriore)
IP65
NEMA 12
Iscrizione
1-2
Durata meccanica
1.000.000 operazioni
Grandezza vite
M2,5, Vite terminale
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
0,4 Nm, Morsetti a bullone
3,5 lb-in, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
0 A
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
2 x 1,0 mm², puntalini a norma DIN 46228
1 x 1,0 mm², puntalini a norma DIN 46228
Adatto per
Fissaggio frontale
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
4.4 kW
Tensione nominale di esercizio (Ue), AC - max
500 V
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
60 °
Capacità morsetti (flessibile)
1 x 1,5 mm²
2 x 1,5 mm²
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14
Sezioni di collegamento (rigido/a trefoli)
1 x 1,5 mm²
2 x 1,5 mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
8223
