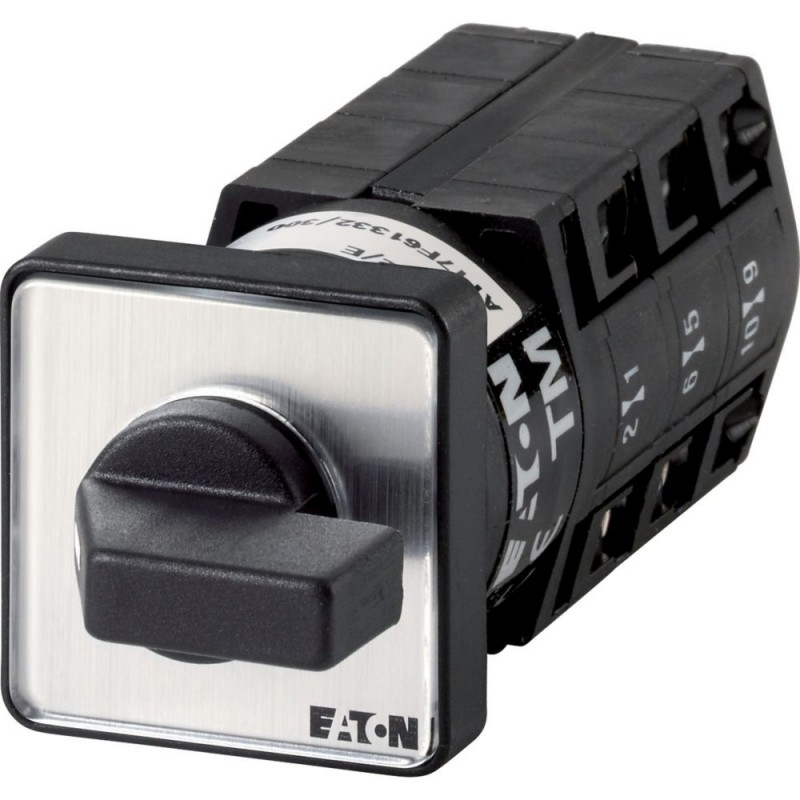

TM-3-15433/E 029791 Y7-29791 EATON ELECTRIC commutatore, Contatti: 6, 10 A, targhetta frontale: HAND-0-AUTO,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

TM-3-15433/E 029791 Y7-29791 EATON ELECTRIC commutatore, Contatti: 6, 10 A, targhetta frontale: HAND-0-AUTO,..

TM-3-15433/E

029791

Y7-29791

EATON-MOELLER

commutatore, Contatti: 6, 10 A, targhetta frontale: HAND-0-AUTO, 60 °, permanente, da incasso

Interruttore interruttore a 6 poli 10 A Targhetta indicatrice: HAND-0-AUTO 60

Eaton Moeller® series TM Changeoverswitches, TM, 10 A, flush mounting, 3 contact unit(s), Contacts: 6, 60 °, maintained, With 0 (Off) position, HAND-0-AUTO, Design number 15433

Interruttore a levetta, Gamma prodotti: Interruttori di comando, Norme: IEC/EN 60947, VDE 0660, CSA, UL, Interruttore di comando secondo IEC/EN 60947-5-1, Interruttore ausiliario secondo IEC/EN 60947-5-1, Riferimento gruppo: TM, con impugnatura nera e piastra frontale, Numero poli: 6, Grado di protezione: Frontale IP65, Design: montaggio ad incasso, Angolo di commutazione: 60°, Potenza di commutazione: permanente, In posizione 0 (Off), 3 unità di contatto(i), corrente nominale ininterrotta: Iu= 10 A, frontalino: HAND-0-AUTO

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $114.92
Prezzo unitario: $114.92
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore TM
Sigla catalogo
029791
EAN
4015080297918
Lunghezza/profondità del prodotto
86 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.049 kg
Certificazione/i
CE
UL 508
UL report applies to both US and Canada
VDE 0660
IEC/EN 60947-3
IEC/EN 60947
UL File No.: E36332
UL
CSA
IEC/EN 60947-5-1
CSA-C22.2 No. 94
CSA-C22.2 No. 14-05
UL Category Control No.: NLRV
Certified by UL for use in Canada
Codice modello
TM-3-15433/E

Specifiche del prodotto

Tipo
Interruttore di commutazione
Funzione attuatore
Permanente
con posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia nera e mostrina frontale
posizione 0 (off)
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
60 °
Larghezza in base al numero di distanziali modulari
0
Categoria prodotto
Interruttori di comando
Numero di poli
a 3 poli
Costruzione del dispositivo
apparecchio da incasso
Tipo di interruttore
commutatore
Tipo attuatore
Attiva/disattiva
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Posizione di montaggio
Secondo necessità
Metodo di montaggio
Montaggio a incasso
Grado di protezione
IP65
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
NEMA 12
Numero di contatti
6
Adatto per
Fissaggio frontale
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di unità di contatto
3
Dimensioni schermatura frontale
48x48 mm
Grandezza vite
M2,5, Vite terminale
Iscrizione
" HAND-0-AUTO "
Durata meccanica
1.000.000 operazioni
Numero di posizioni dell’interruttore
3
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Tensione nominale di esercizio (Ue), AC - max
500 V
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
10 A
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Capacità morsetti (flessibile con puntalino)
2 x 1,0 mm², puntalini a norma DIN 46228
1 x 1,0 mm², puntalini a norma DIN 46228
Capacità morsetti (flessibile)
2 x 1,5 mm²
1 x 1,5 mm²
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14
Sezioni di collegamento (rigido/a trefoli)
1 x 1,5 mm²
2 x 1,5 mm²
Coppia di serraggio
3,5 lb-in, Morsetti a bullone
0,4 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
15433

ETIM for 029791 Apparecchi elettrici a bassa tensione (EC002611)
Caratteristica Valore
tipo di interruttore (EF003496) commutatore
numero di poli (EF001391) 3
max. tensione d'esercizio nominale Ue per AC (EF007355) 500 V
corrente permanente nominale Iu (EF001389) 10 A
numero di posizioni di commutazione (EF000231) 3
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso
numero di unità modulari (EF002950) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
tipo di elemento di azionamento (EF006976) manetta
dimensione della targa frontale (EF007176) 48×48 mm
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12
