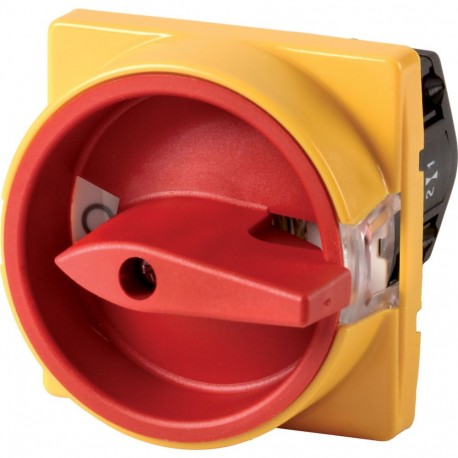

TM-1-8290/E/SVB 045477 Y7-45477 EATON ELECTRIC sezionatore ausiliario, Funzione di arresto d'emergenza, Cont..
TM-1-8290/E/SVB
045477
Y7-45477
EATON-MOELLER
sezionatore ausiliario, Funzione di arresto d'emergenza, Contatti: 1, 10 A, 90 °, da incasso, fino a 250 V AC per contatto
Interruttore di comando 1 polo 10A Frontalino 0-1 Montaggio a 90°
Interruttori del circuito di comando Eaton Moeller® series TM, TM, 10 A, da incasso, Contatti: 1, Funzione di arresto d’emergenza, Con maniglia rotativa rossa e corona di blocco gialla, Bloccabile in posizione 0 (Off)
Sezionatore per circuito di comando, Gamma prodotti: Interruttori di comando, Riferimento gruppo di parti: TM, Funzione di arresto: Funzione di arresto d'emergenza, Con maniglia rotante rossa e anello di bloccaggio giallo, Indicazioni: fino a 250 V AC per contatto, Contatti: 1, Dispositivo di bloccaggio: Bloccabile in posizione 0 (Off), Grado di protezione: Frontale IP65, Versione: montaggio ad incasso, Angolo di commutazione: 90 °, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Gruppo di continuità: Iu = 10 A, 1 unità di contatto, Norme: IEC/EN 60947, VDE 0660, CSA, UL, Interruttore di comando secondo IEC/EN 60947-5-1, Interruttore ausiliario secondo IEC/EN 60947-5-1
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series accessorio TM - Isolatore di cortocircuito di controllo
Sigla catalogo
045477
EAN
4015080454779
Lunghezza/profondità del prodotto
77 mm
Altezza prodotto
48 mm
Larghezza prodotto
30 mm
Peso prodotto
0.069 kg
Certificazione/i
Certified by UL for use in Canada
IEC/EN 60947
UL File No.: E36332
UL
UL report applies to both US and Canada
CSA
UL Category Control No.: NLRV
CE
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94
UL 508
IEC/EN 60947-3
IEC/EN 60947-5-1
VDE 0660
IEC/EN 60947
UL File No.: E36332
UL
UL report applies to both US and Canada
CSA
UL Category Control No.: NLRV
CE
CSA-C22.2 No. 14-05
CSA-C22.2 No. 94
UL 508
IEC/EN 60947-3
IEC/EN 60947-5-1
VDE 0660
Note catalogo
fino a 250 V AC per contatto
Codice modello
TM-1-8290/E/SVB
Specifiche del prodotto
Tipo
Interruttore circuito di comando
Categoria prodotto
Interruttori di comando
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
0 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Progettazione
8290
Posizione di montaggio
Secondo necessità
Tipo attuatore
azionamento rotativo di accoppiamento porta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
1
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Montaggio frontale a 4 fori
Impianto di blocco
lucchettabile in posizione 0 (Off)
Funzioni
bloccabile
Funzione di arresto d'emergenza
Funzione di arresto d'emergenza
Numero di interruttori
1
Grandezza vite
M2,5, Vite terminale
Durata meccanica
1.000.000 operazioni
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Capacità morsetti
1 x 1,5 mm², flessibile
2 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,5 mm², flessibile
14 AWG, con conduttore unico o flessibile con puntalino
2 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,5 mm², flessibile
14 AWG, con conduttore unico o flessibile con puntalino
2 x 1,5 mm², con conduttore unico o a trefoli
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
1
Tensione nominale di esercizio (Ue) - max
500 V
Tensione nominale di esercizio (Ue) - min
500 V
Tensione nominale di esercizio (Ue), AC - max
500 V
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
0,4 Nm, Morsetti a bullone
3,5 lb-in, Morsetti a bullone
3,5 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 10 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 3 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 1 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | Sì |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | azionamento rotativo di accoppiamento porta |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 30 mm |
| altezza (EF000040) | 48 mm |
| profondità (EF000049) | 77 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| TM-1-8290/E/SVB Y7-45477 045477 ES_215351.pdf | 879 Kbytes |
|
