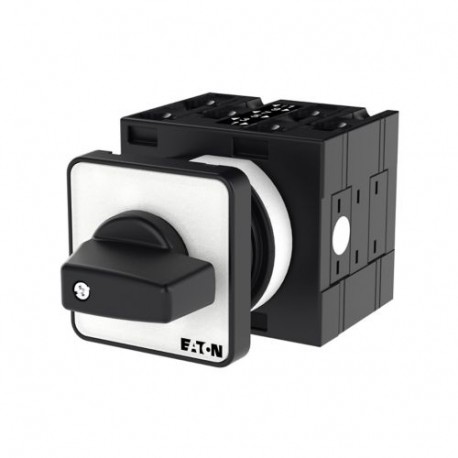

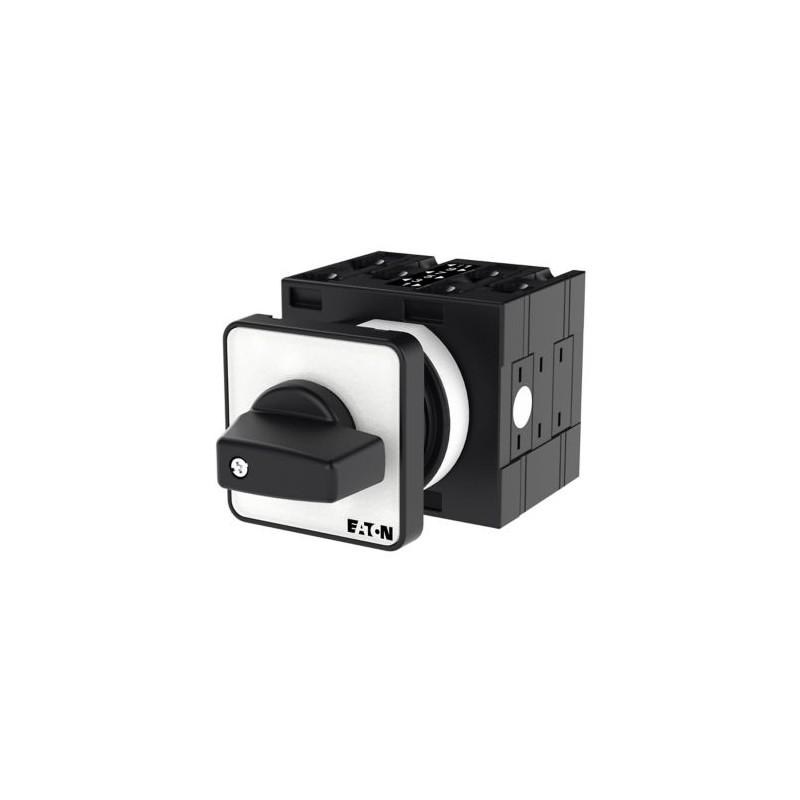

T3-3-123/E 018614 Y7-18614 EATON ELECTRIC invertitori, Contatti: 6, 32 A, targhetta frontale: 2-0-1, 90 °, p.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T3-3-123/E 018614 Y7-18614 EATON ELECTRIC invertitori, Contatti: 6, 32 A, targhetta frontale: 2-0-1, 90 °, p..

T3-3-123/E

018614

Y7-18614

EATON-MOELLER

invertitori, Contatti: 6, 32 A, targhetta frontale: 2-0-1, 90 °, permanente, da incasso, SOND 30

Interruttore inverter 6 poli 32 A Piastra indicatore: 2-0-1 90°

Eaton Moeller® series invertitore T3, T3, 32 A, montaggio a incasso, 3 Unità costruttiva/e, Contatti: 6, 60 °, permanente, con posizione 0, 2-0-1, SOND 30, Numero di disegno 123

Invertitore, Gamma prodotti: Interruttori di comando, Riferimento gruppo di parti: T3, con impugnatura a pollice nera e piastra frontale, Note: SOND 30, Poli: 6, Grado di protezione: Frontale IP65, Design: montaggio a incasso, Angolo di commutazione: 60 °, Potenza di commutazione: mantenuto, Con posizione 0 (Off), Piastra frontale: 2-0-1, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Gruppo di continuità: Iu = 32 A, 3 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $190.55
Prezzo unitario: $190.55
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series invertitore T3
Sigla catalogo
018614
EAN
4015080186144
Lunghezza/profondità del prodotto
102 mm
Altezza prodotto
54 mm
Larghezza prodotto
61 mm
Peso prodotto
0.21 kg
Certificazione/i
CE
UL
UL 60947-4-1
CSA Class No.: 3211-05
CSA File No.: 012528
UL File No.: E36332
VDE 0660
CSA
IEC/EN 60204
IEC/EN 60947
UL Category Control No.: NLRV
CSA-C22.2 No. 94
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60947-3
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T3-3-123/E

Modelli e Caratteristiche

Materiale custodia
Termoplastico
Dotato di:
posizione 0 (off)
Maniglia nera e mostrina frontale
Iscrizione
2-0-1
Numero di poli
3

Informazioni generali

Grado di protezione
NEMA 12
NEMA 1
IP65
Grado di protezione (lato anteriore)
IP65
NEMA 12
Durata meccanica
500.000 operazioni
Modello
invertitore
Metodo di montaggio
Montaggio a incasso
Posizione di montaggio
Secondo necessità
Numero di unità di contatto
3
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttori di comando
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Angolo di commutazione
60 °
Tipo
invertitore

Condizioni ambientali e climatiche

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico, secondo IEC 60068-2-30

Sezioni di collegamento

Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 4) mm², puntalini a norma DIN 46228
1 x (0,75 - 4) mm², puntalini a norma DIN 46228
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14 - 10
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 6) mm²
2 x (1 - 6) mm²
Grandezza vite
M4
Coppia di serraggio
1,6 Nm, Morsetti a bullone
17,7 lb-in, Morsetti a vite

Dati elettrici

Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
240 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
170 A
Corrente nominale di esercizio (Ie)
25,5 A a AC-3, Stella-triangolo da 690 V
32 A a AC-3, Stella-triangolo da 230 V
32 A a AC-3, Stella-triangolo da 400 V
32 A a AC-3, Stella-triangolo da 500 V
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
14.7 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
17 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
20 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
12 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
7.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
32 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.

Resistenza al corto circuito

Corrente di cortocircuito condizionale nominale (Iq)
1 kA
Corrente nominale ammissibile di breve durata (lcw)
650 A, Contatti, 1 secondo
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
40A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
10 kA, SCCR (UL/CSA)
40 A, Classe J, fusibile max., SCCR (UL/CSA)
Classe di protezione da corto circuito
35 A gG/gL, Fusibile, Contatti

Potere d'interruzione

Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 240 V
5
Poteri d’interruzione (contatti principali, uso generico)
25 A, Corrente nominale ininterrotta max (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
P600 (UL/CSA)
A600 (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Tensione per coppia di contatti in serie
60 V

Potenza nominale d'impiego in AC-23

Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
10 HP

Contatti

Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti
6

Attuatore

Funzione attuatore
Permanente
con posizione 0
Tipo attuatore
manopola corta

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 018614 Apparecchi elettrici a bassa tensione (EC001105)
Caratteristica Valore
versione (EF000010) invertitore
numero di poli (EF001391) 3
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) No
corrente permanente nominale Iu (EF001389) 32 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 23.7 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 12 kW
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
materiale della scatola (EF001596) materiale sintetico
tipo di elemento di azionamento (EF006976) manopola corta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T3-3-123/E Y7-18614 018614 ES_009128.pdf 980 Kbytes T3-3-123/E Y7-18614 018614 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
