EATON - MOELLERSezionatori e interruttori a cammeT0-2-8150/E 011663 Y7-11663 EATON ELECTRIC invertitori, Contatti: 3, 20 A, targhetta frontale: Höher 0 Tiefe..

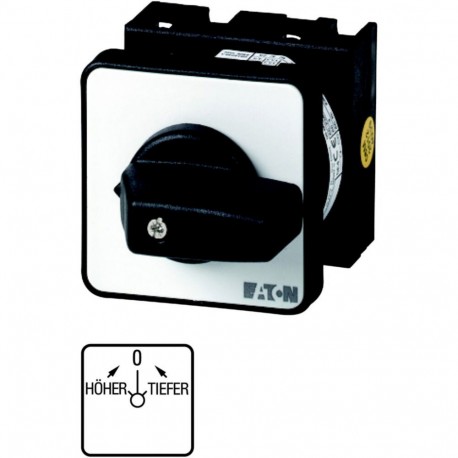

EATON - MOELLER T0-2-8150/E 011663 Y7-11663 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

T0-2-8150/E 011663 Y7-11663 EATON ELECTRIC invertitori, Contatti: 3, 20 A, targhetta frontale: Höher 0 Tiefe..

Riferimento: T0-2-8150/E

Codice: 011663

Numero di catalogo: Y7-11663

Produttore: EATON - MOELLER

Descrizione:

invertitori, Contatti: 3, 20 A, targhetta frontale: Höher>0
Interruttore inverter; 3 poli; 20 A; Targa indicatore: Höher>0
Invertitore, Gamma prodotti: Interruttori di comando, Riferimento gruppo di parti: T0, con impugnatura nera e piastra frontale, Polipoli: 3, Grado di protezione: Frontale IP65, Design: incasso, Angolo di commutazione: 45 °, Potenza di commutazione: mantenuto, Con posizione 0 (Off), Con ritorno a molla da entrambe le direzioni fino a 0, Piastra frontale: Höher>0

Categorie:

  • Apparecchi elettrici a bassa tensione > interruttore
  • EATON - MOELLER > Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 48,68 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

invertitori, Contatti: 3, 20 A, targhetta frontale: Höher>0
Invertitore, Assortimento: apparecchio di comando, Rilevatore tipo: T0, con leva nera e targhetta frontale, Contatti: 3, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, Angolo di manovra: 45 °, Caratteristica di commutazione: permanente, con posizione 0, con ritorno a 0 bilaterale, targhetta frontale: Höher>0
Invertitore, Assortimento: apparecchio di comando, Rilevatore tipo: T0, con leva nera e targhetta frontale, Contatti: 3, Grado di protezione: Frontale IP65, Forma costruttiva: da incasso, Angolo di manovra: 45 °, Caratteristica di commutazione: permanente, con posizione 0, con ritorno a 0 bilaterale, targhetta frontale: Höher>0

Programma di fornitura

Assortimento
apparecchio di comando
Rilevatore tipo
T0
Funzione di base
invertitori
con leva nera e targhetta frontale
Contatti
3
Grado di protezione
Frontale IP65
Forma costruttiva
da incasso
Angolo di manovra
45 °
Caratteristica di commutazione
permanente
con posizione 0
con ritorno a 0 bilaterale
Codice design
8150
targhetta frontale
Höher>0<Tiefer
Potenza nominale d'impiego AC-23A, 50 - 60 Hz [P]
400 V [P]
5.5 kW
Corrente nominale ininterrotta [Iu]
20 A
Nota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Numero delle unità costruttive
2 Unità costruttiva/e

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Sezionatori di potenza secondo IEC/EN 60947-3
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +50 °C
Temperatura ambientein custodia
-25 - +40 °C
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di tenuta ad impulso [Uimp]
6000 V AC
Resistenza agli urti
15 g
Posizione di montaggio
facoltativa
Contatti relè
Parametri elettriciTensione nominale di impiego [Ue]
690 V AC
Parametri elettriciCorrente nominale ininterrotta [Iu]
20 A
Parametri elettriciNota sulla corrente nominale ininterrotta Iu
La corrente nominale ininterrotta Iu è fornita con max. sezione trasversale.
Carico con funzione intermittente, Classe 12A PARTIRE DA 25 % ED
2 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 40 % ED
1.6 x Ie
Carico con funzione intermittente, Classe 12A PARTIRE DA 60 % ED
1.3 x Ie
Resistenza al corto circuitocon fusibili portata max.
20 A gG/gL
Resistenza alla corrente di breve durata (Corrente 1-s) [Icw]
320 Aeff
Nota sulla corrente nominale ammissibile di breve durata Icw
Corrente 1 secondo
Corrente di cortocircuito [Iq]
6 kA
Potere d'interruzione
Potere nominale di chiusura cos ϕ secondo IEC 60947-3
130 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3230 V
100 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3400/415 V
110 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3500 V
80 A
Potere nominale d'interruzione cos ϕ a norma IEC 60947-3690 V
60 A
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Sezionamento sicuro secondo EN 61140Perdite per effetto joule per contatto con Ie
0.6 W
Sezionamento sicuro secondo EN 61140Dissipazione termica per circuito ausiliario con Ie(AC-15/230 V)
0.6 W
Durata meccanica [Manovre]
>0.4 x 106
Frequenza di manovra massima [Manovre/h]
1200
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]220 V 230 V [P]
3 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]230 V stella-triangolo [P]
5.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V 415 V [P]
5.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]400 V stella-triangolo [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V [P]
5.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]500 V stella-triangolo [P]
7.5 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V [P]
4 kW
Tensione alternataAC-3Potenza nominale d'impiego interruttore motore [P]690 V stella-triangolo [P]
5.5 kW
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V [Ie]
11.5 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori230 V stella-triangolo [Ie]
20 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400V 415 V [Ie]
11.5 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori400 V stella-triangolo [Ie]
20 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V [Ie]
9 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori500 V stella-triangolo [Ie]
15.6 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V [Ie]
4.9 A
Tensione alternataAC-3Corrente nominale d'impiego, interruttori per motori690 V stella-triangolo [Ie]
8.5 A
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]230 V [P]
3 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]400 V 415 V [P]
5.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]500 V [P]
7.5 kW
Tensione alternataAC-23APotenza nominale d'impiego AC-23A, 50 - 60 Hz [P]690 V [P]
5.5 kW
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori230 V [Ie]
13.3 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori400 V 415 V [Ie]
13.3 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori500 V [Ie]
13.3 A
Tensione alternataAC-23ACorrente nominale d'impiego, interruttori per motori690 V [Ie]
7.6 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msCorrente nominale di impiego [Ie]
10 A
Tensione continuaDC-1, Interruttori di manovra L/R = 1 msTensione su ogni contatto da inserire in serie
60 V
Tensione continuaDC-21A [Ie]240 VCorrente nominale di impiego [Ie]
1 A
Tensione continuaDC-21A [Ie]240 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VCorrente nominale di impiego [Ie]
10 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms24 VContatti
1 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VCorrente nominale di impiego [Ie]
10 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms48 VContatti
2 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VCorrente nominale di impiego [Ie]
10 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms60 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VCorrente nominale di impiego [Ie]
5 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms120 VContatti
3 Numero
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VCorrente nominale di impiego [Ie]
5 A
Tensione continuaDC-23A, interruttori motore L/R = 15 ms240 VContatti
5 Numero
Tensione continuaDC-13, Interruttori di comando L/R = 50 msCorrente nominale di impiego [Ie]
10 A
Tensione continuaDC-13, Interruttori di comando L/R = 50 msTensione su ogni contatto da inserire in serie
32 V
Affidabilità dei contatti per 24 V DC, 10 mA [Probabilità di errore]
<10-5,< 1 errori su 100.000 operazioni di commutazione HF
Sezioni di collegamento
rigido o semirigido
1 x (1 - 2,5)
2 x (1 - 2,5) mm2
Flessibile con puntalino secondo DIN 46228
1 x (0,75 - 2,5)
2 x (0,75 - 2,5) mm2
Vite di collegamento
M3,5
Coppia di serraggio vite di collegamento
1 Nm
Parametri tecnici di sicurezza
Note
B10dValori secondo EN ISO 13849-1, tabella C1
Dati di potenza approvati
Contatti relèTensione nominale di impiego [Ue]
600 V AC
Contatti relèCorrente nominale continuativa max.Circuito principaleGeneral use
16 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariGeneral Use [IU]
10 A
Contatti relèCorrente nominale continuativa max.Contatti ausiliariPilot Duty
A 600
P 300
Potere d'interruzioneMassima potenza motoremonofase120 V AC
0.5 HP
Potere d'interruzioneMassima potenza motoremonofase200 V AC
1 HP
Potere d'interruzioneMassima potenza motoremonofase240 V AC
1.5 HP
Potere d'interruzioneMassima potenza motoretrifase200 V AC
3 HP
Potere d'interruzioneMassima potenza motoretrifase240 V AC
3 HP
Potere d'interruzioneMassima potenza motoretrifase480 V AC
7.5 HP
Potere d'interruzioneMassima potenza motoretrifase600 V AC
7.5 HP
Short Circuit Current RatingBasic Rating
5 kA
Short Circuit Current Ratingmax. Fusibile
50 A
Short Circuit Current RatingHigh fault rating
10 kA
Short Circuit Current Ratingmax. Fusibile
20, Class J A
Sezioni di collegamentorigido o flessibile con puntalino
18 - 14 AWG
Sezioni di collegamentoVite di collegamento
M3,5
Sezioni di collegamentoCoppia di serraggio
8.8 lb-in

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
20 A
Dissipazione per polo, in funzione della corrente [Pvid]
0.6 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Resistenza UV solo in combinazione con un tettuccio di protezione.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / interruttore (EC001105)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttore Di Carico, Sezionatore, Interruttore Di Comando / Commutatore (ecl@ss13-27-37-14-05 [AKF062018])
Tipologia
Interruttore on/off
Numero di poli
2
Con posizione zero (off)
Si
Con ritorno in posizione zero
Si
Corrente nominale permanente Iu
20 A
Corrente d’esercizio nominale ie per AC-3, 400 V
11.5 A
Potenza d’esercizio nominale per AC-3, 400 V
4 kW
Grado di protezione (IP), lato frontale
IP65
Tipo di protezione NEMA, lato frontale
12
Numero di contatti ausiliari, normalmente chiusi
0
Numero di contatti ausiliari, normalmente aperto
0
Numero di contatti ausiliari, di scambio
0
Adatto per fissaggio a pavimento
No
Adatto per fissaggio frontale
Si
Adatto per montaggio distributore
No
Adatto per costruzione intermedia
No
Apparecchio completo nella cassa
No
Materiale del corpo
Plastica
Tipologia di azionamento
Manopola corta
Tipo di collegamento circuito elettrico principale
Raccordo a vite

Approvazioni

Product Standards
UL 60947-4-1;CSA - C22.2 No. 60947-4-1-14; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.
E36332
UL Category Control No.
NLRV
CSA File No.
12528
CSA Class No.
3211-05
North America Certification
UL listed, CSA certified
Suitable for
Branch circuits, suitable as motor disconnect
Degree of Protection
IEC: IP65; UL/CSA Type 1, 12

ETIM for 011663 Apparecchi elettrici a bassa tensione (EC001105)

Nome caratteristicaversione (EF000010)
Valore caratteristicainterruttore on/off
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicacon posizione zero (EF001416)
Valore caratteristicaSì
Nome caratteristicacon ritorno in posizione zero (EF002428)
Valore caratteristicaSì
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica20 A
Nome caratteristicacorrente d'esercizio nominale Ie per AC-3, 400 V (EF001392)
Valore caratteristica11.5 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica4 kW
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica12
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaadatto per fissaggio a pavimento (EF007243)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale (EF007246)
Valore caratteristicaSì
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicaapparecchio completo nella cassa (EF007317)
Valore caratteristicaNo
Nome caratteristicamateriale della scatola (EF001596)
Valore caratteristicamateriale sintetico
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola corta
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite

DATASHEET - PDF

Titolo
Dimensione
Tipo
T0-2-8150/E Y7-11663 011663 IT_011663.pdf
127 Kbytes
PDF EATON SAFE SWITCHING EN
935 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
