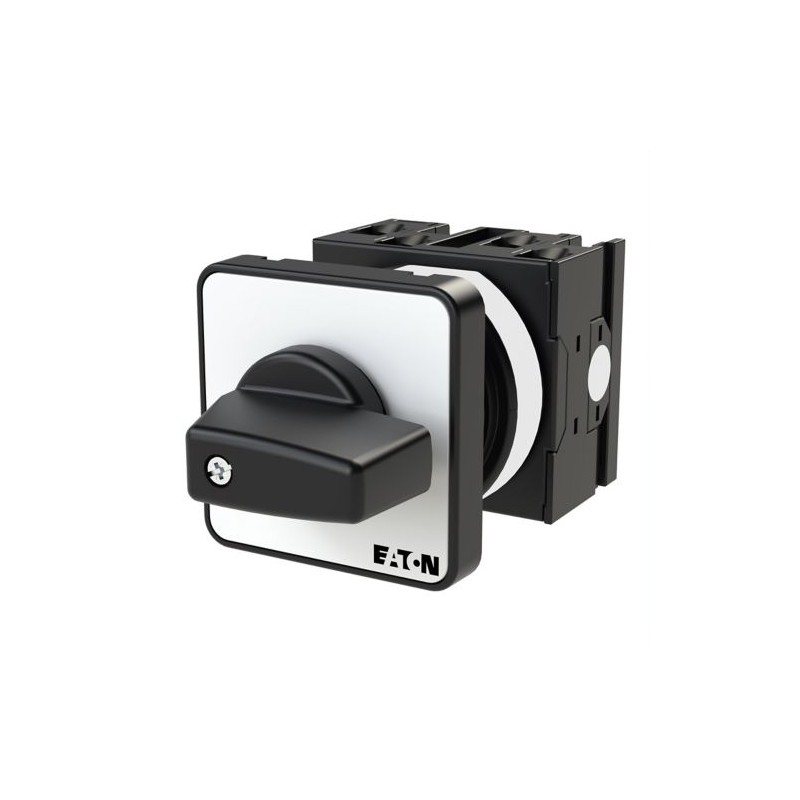

T0-2-15435/E 003191 Y7-3191 EATON ELECTRIC commutatore, Contatti: 4, con funzione ad impulso MAN, 20 A, targ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

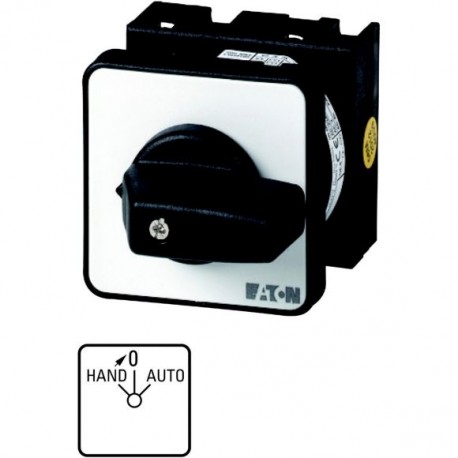

T0-2-15435/E 003191 Y7-3191 EATON ELECTRIC commutatore, Contatti: 4, con funzione ad impulso MAN, 20 A, targ..

T0-2-15435/E

003191

Y7-3191

EATON-MOELLER

commutatore, Contatti: 4, con funzione ad impulso MAN, 20 A, targhetta frontale: HAND>0-AUTO, 45 °, ad impulso/permanente, da incasso

Interruttore a 4 poli con ritorno dalla mano 20 alla piastra

Eaton Moeller® series T0 Changeover switches, T0, 20 A, flush mounting, 2 contact unit(s), Contacts: 4, With spring-return from HAND, 45 °, momentary/maintained, HAND>0-AUTO, Design number 15435

Interruttore, Gamma prodotti: Interruttori di comando, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3, Codice componente: T0, con maniglia a pollice e piastra frontale nera, Contatti: 4, Ritorno a molla: Con ritorno a molla a mano, Grado di protezione: Frontale IP65, Design: montaggio ad incasso, Angolo di commutazione: 45 °, Potenza di commutazione: momentanea/permanente, Con posizione 0 (Off), Con ritorno a molla su 0, 2 unità di contatto, Corrente nominale ininterrotta: Iu= 20 A, Frontalino: HAND>0-AUTO

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $131.02
Prezzo unitario: $131.02
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series T0 Interruttore di commutazione
Sigla catalogo
003191
EAN
4015080031918
Lunghezza/profondità del prodotto
86 mm
Altezza prodotto
48 mm
Larghezza prodotto
48 mm
Peso prodotto
0.108 kg
Certificazione/i
IEC/EN 60947
VDE 0660
CSA File No.: 012528
IEC/EN 60947-3
CSA-C22.2 No. 94
CE
CSA-C22.2 No. 60947-4-1-14
CSA Class No.: 3211-05
UL Category Control No.: NLRV
UL File No.: E36332
CSA
IEC/EN 60204
UL
UL 60947-4-1
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-2-15435/E

Specifiche del prodotto

Tipo
Interruttore di commutazione
Funzione attuatore
Ritorno da MANUALE
Ritorno a 0
con posizione 0
Stabile/instabile
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia nera e mostrina frontale
Ritrazione in posizione 0
posizione 0 (off)
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente nominale ininterrotta (Iu)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
45 °
Tensione per coppia di contatti in serie
60 V
Larghezza in base al numero di distanziali modulari
0
Categoria prodotto
Interruttori di comando
Numero di poli
A due poli
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
5.5 kW
Costruzione del dispositivo
apparecchio da incasso
Tipo di interruttore
commutatore
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Tipo attuatore
Attiva/disattiva
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Posizione di montaggio
Secondo necessità
Metodo di montaggio
Montaggio a incasso
Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Grado di protezione
NEMA 12
NEMA 1
IP65
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
NEMA 12
Numero di contatti
4
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Numero di unità di contatto
2
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Dimensioni schermatura frontale
48x48 mm
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M3.5, Vite terminale
Iscrizione
" HAND>0-AUTO "
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
400.000 operazioni
Numero di posizioni dell’interruttore
3
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P300 (UL/CSA)
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Poteri d’interruzione (contatti principali, uso generico)
16 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 230 V
20 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 400 V
20 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 500 V
15.6 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 690 V
8.5 A
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
50A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
20 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
18 - 14
Sezioni di collegamento (rigido/a trefoli)
2 x (1 - 2.5) mm²
1 x (1 - 2.5) mm²
Coppia di serraggio
8,8 lb-in, Morsetti a bullone
1 Nm, Morsetti a vite
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
15435

ETIM for 003191 Apparecchi elettrici a bassa tensione (EC002611)
Caratteristica Valore
tipo di interruttore (EF003496) commutatore
numero di poli (EF001391) 2
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
corrente permanente nominale Iu (EF001389) 20 A
numero di posizioni di commutazione (EF000231) 3
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) Sì
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso
numero di unità modulari (EF002950) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
tipo di elemento di azionamento (EF006976) manetta
dimensione della targa frontale (EF007176) 48×48 mm
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-2-15435/E Y7-3191 003191 ES_009128.pdf 980 Kbytes T0-2-15435/E Y7-3191 003191 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
