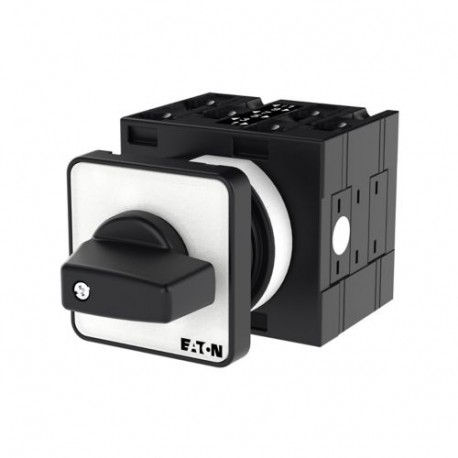

T3-3-15683/E 014377 Y7-14377 EATON ELECTRIC Interruttori ON/OFF, A 3 poli + 2 Contatto NA + 1 Contatto NC, 3.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T3-3-15683/E 014377 Y7-14377 EATON ELECTRIC Interruttori ON/OFF, A 3 poli + 2 Contatto NA + 1 Contatto NC, 3..

T3-3-15683/E

014377

Y7-14377

EATON-MOELLER

Interruttori ON/OFF, A 3 poli + 2 Contatto NA + 1 Contatto NC, 32 A, 90 °, da incasso

Sezionatore ON-OFF 3 poli + 2 NO + 1 NC 32 A 90°

Eaton Moeller® series T3 Interruttore ON/OFF, T3, 32 A, montaggio a incasso, 3 Unità costruttiva/e, 3 poli, 2 NA, 1 NC, con leva nera e targhetta frontale

Interruttore di accensione e spegnimento, Gamma prodotti: Interruttore di accensione e spegnimento, Riferimento gruppo di parti: T3, con impugnatura nera e piastra frontale, 3 poli, Grado di protezione: frontale IP65, Design: montaggio a incasso, Angolo di commutazione: 90 °, Potenza di commutazione: permanente, Piastra frontale: 0-1, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Gruppo di continuità: Iu = 32 A, 3 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $122.30
Prezzo unitario: $122.30
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series T3 On-off switch
Sigla catalogo
014377
EAN
4015080143772
Lunghezza/profondità del prodotto
102 mm
Altezza prodotto
54 mm
Larghezza prodotto
61 mm
Peso prodotto
0.21 kg
Certificazione/i
UL
IEC/EN 60947
VDE 0660
UL 60947-4-1
CSA Class No.: 3211-07
CE
IEC/EN 60947-3
IEC/EN 60204
CSA-C22.2 No. 94
UL File No.: E36332
UL Category Control No.: NLRV
CSA-C22.2 No. 60947-4-1-14
CSA File No.: 012528
CSA
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T3-3-15683/E

Specifiche del prodotto

Categoria prodotto
Interruttore ON/OFF
Colore attuatore
Nero
Funzione attuatore
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Corrente permanente nominale in AC-21, 400 V
32 A
Corrente nominale ininterrotta (Iu)
32 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
15 kW
Tensione per coppia di contatti in serie
60 V
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
15 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
650 A, Contatti, 1 secondo
0.65 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Progettazione
15683
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
10 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
1
Corrente di cortocircuito condizionale nominale (Iq)
1 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
3
Metodo di montaggio
Montaggio a incasso
Grado di protezione
NEMA 12
Adatto per
Montaggio frontale a 4 fori
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M4, Vite terminale
Iscrizione
0-1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
500.000 operazioni
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
P600 (UL/CSA)
A600 (UL/CSA)
Capacità morsetti
2 x (0,75 - 4) mm², Flessibile con puntalino DIN 46228
1 x (1 - 6) mm², con conduttore unico o a trefoli
14 - 10 AWG, con conduttore unico o flessibile con puntalino
2 x (1 - 6) mm², con conduttore unico o a trefoli
1 x (0,75 - 4) mm², Flessibile con puntalino DIN 46228
Poteri d’interruzione (contatti principali, uso generico)
25 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
2
Numero di unità di contatto
3
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
240 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
170 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
40A, fusibile max., SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
10 kA, SCCR (UL/CSA)
40 A, Classe J, fusibile max., SCCR (UL/CSA)
Classe di protezione da corto circuito
35 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
17 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
14.7 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
20 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 220/230 V
32 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 380/400 V
32 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 500 V
32 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 690 V
25.5 A
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
7.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
15 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
11 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
15 kW
Coppia di serraggio
1,6 Nm, Morsetti a bullone
17,7 lb-in, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 014377 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 32 A
corrente nominale permanente per AC-21, 400 V (EF009165) 32 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 11 kW
resistenza a corrente di breve durata Icw (EF007050) 0.65 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 15 kW
potenza di interruzione a 400 V (EF009166) 15 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 1 kA
numero di poli (EF001391) 3
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 2
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio frontale a 4 fori (EF007247) Sì
adatto per fissaggio frontale centrale (EF007248) No
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) manopola corta
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12
larghezza (EF000008) 61 mm
altezza (EF000040) 54 mm
profondità (EF000049) 102 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T3-3-15683/E Y7-14377 014377 ES_009128.pdf 980 Kbytes T3-3-15683/E Y7-14377 014377 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
