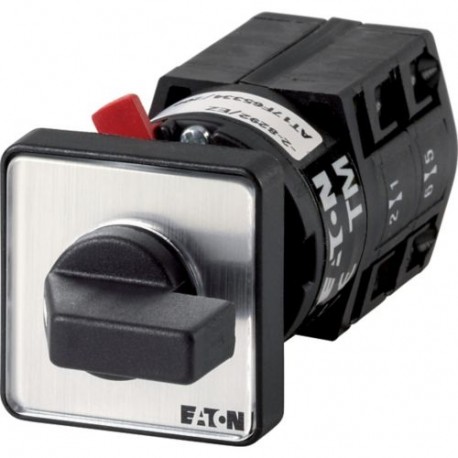

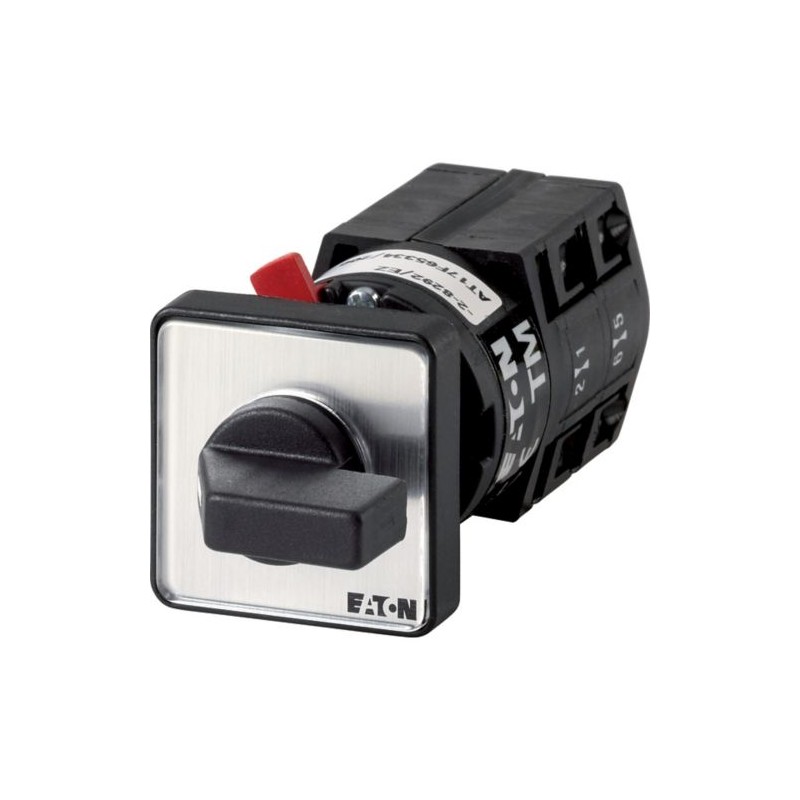

TM-2-8293/EZ 045486 Y7-45486 EATON ELECTRIC Interruttori ON/OFF, Contatti: 4, 10 A, targhetta frontale: 0-1,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

TM-2-8293/EZ 045486 Y7-45486 EATON ELECTRIC Interruttori ON/OFF, Contatti: 4, 10 A, targhetta frontale: 0-1,..

TM-2-8293/EZ

045486

Y7-45486

EATON-MOELLER

Interruttori ON/OFF, Contatti: 4, 10 A, targhetta frontale: 0-1, 90 °, permanente, da incasso a fissaggio centrale

Sezionatore ON-OFF a 4 poli 10 A Frontalino 0-1 90°

Eaton Moeller® series, interruttori ON/OFF TM, TM, 10 A, da incasso a fissaggio centrale, 2 unità costruttive, Contatti: 4, 90 °,ritentivo, Con posizione 0 (Off), 0-1, Codice design 8293

Interruttore di accensione e spegnimento, Gamma prodotti: Interruttori di comando, Riferimento gruppo di parti: TM, con impugnatura nera e piastra frontale, Poli: 4, Grado di protezione: Frontale IP65, Design: montaggio centrale, Angolo di commutazione: 90 °, Potenza di commutazione: permanente, Con posizione 0 (Off), Piastra frontale: 0-1, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Gruppo di continuità: Iu = 10 A, 2 unità di contatto, Norme: IEC/EN 60947, VDE 0660, CSA, UL, Interruttore di comando secondo IEC/EN 60947-5-1, Interruttore ausiliario secondo IEC/EN 60947-5-1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $91.56
Prezzo unitario: $91.56
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series TM On-off switch
Sigla catalogo
045486
EAN
4015080454861
Lunghezza/profondità del prodotto
87 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.044 kg
Certificazione/i
CSA-C22.2 No. 94
IEC/EN 60947
VDE 0660
UL File No.: E36332
CSA
Certified by UL for use in Canada
UL
UL 508
CE
IEC/EN 60947-5-1
UL Category Control No.: NLRV
UL report applies to both US and Canada
IEC/EN 60947-3
CSA-C22.2 No. 14-05
Codice modello
TM-2-8293/EZ

Specifiche del prodotto

Tipo
Interruttore ON-OFF
Categoria prodotto
Interruttori di comando
Colore attuatore
Nero
Funzione attuatore
con posizione 0
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
0 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Progettazione
8293
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
4
Metodo di montaggio
A montaggio centrale
Grado di protezione
NEMA 12
Adatto per
Centro di montaggio frontale
Numero di interruttori
1
Grandezza vite
M2,5, Vite terminale
Iscrizione
0-1
Durata meccanica
1.000.000 operazioni
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Capacità morsetti
1 x 1,5 mm², flessibile
1 x 1,5 mm², con conduttore unico o a trefoli
14 AWG, con conduttore unico o flessibile con puntalino
2 x 1,0 mm², Flessibile con puntalino DIN 46228
2 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,5 mm², flessibile
1 x 1,0 mm², Flessibile con puntalino DIN 46228
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
2
Tensione nominale di esercizio (Ue) - max
500 V
Tensione nominale di esercizio (Ue) - min
500 V
Tensione nominale di esercizio (Ue), AC - max
500 V
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
3,5 lb-in, Morsetti a bullone
0,4 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 045486 Apparecchi elettrici a bassa tensione (EC000216)
Caratteristica Valore
versione interruttore principale (EF006981) No
versione interruttore di manutenzione/riparazione (EF006986) No
versione interruttore di sicurezza (EF006985) No
versione dispositivo di arresto d'emergenza (EF006959) No
versione invertitore (EF009408) No
numero di interruttori (EF005586) 1
tensione d'esercizio nominale (EF001435) 690 V
corrente permanente nominale Iu (EF001389) 10 A
corrente nominale permanente per AC-21, 400 V (EF009165) 0 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 0 kW
resistenza a corrente di breve durata Icw (EF007050) 0 kA
potenza d'esercizio nominale per AC-23, 400V (EF007027) 3 kW
potenza di interruzione a 400 V (EF009166) 0 kW
corrente di corto circuito nominale condizionale Iq (EF001444) 0 kA
numero di poli (EF001391) 4
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
azionamento a motore opzionale (EF007386) No
azionamento a motore integrato (EF006697) No
sganciatore di tensione opzionale (EF007491) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
adatto per fissaggio frontale a 4 fori (EF007247) No
adatto per fissaggio frontale centrale (EF007248) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
colore dell'elemento di azionamento (EF007167) nero
tipo di elemento di azionamento (EF006976) manopola corta
bloccabile (EF006281) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
con cablaggio premontato (EF016444) No
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12
larghezza (EF000008) 30 mm
altezza (EF000040) 30 mm
profondità (EF000049) 87 mm
