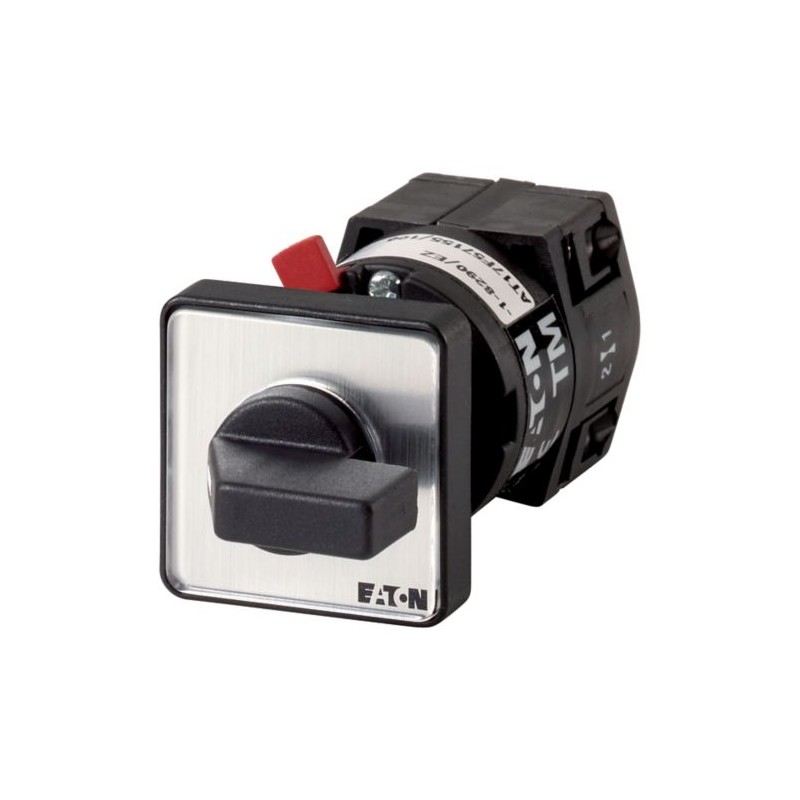

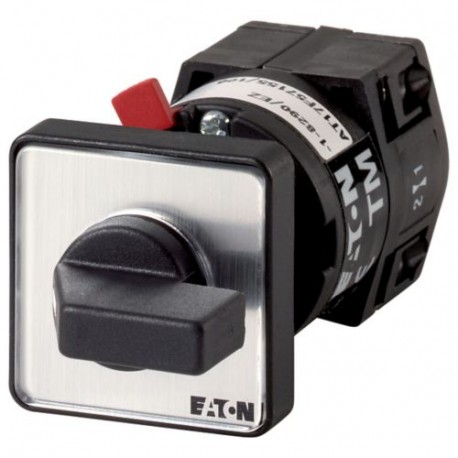

TM-1-8291/EZ 015073 Y7-15073 EATON ELECTRIC Interruttori ON/OFF, Contatti: 2, 10 A, targhetta frontale: 0-1,..
TM-1-8291/EZ
015073
Y7-15073
EATON-MOELLER
Interruttori ON/OFF, Contatti: 2, 10 A, targhetta frontale: 0-1, 90 °, permanente, da incasso a fissaggio centrale
Sezionatore ON-OFF 2 poli 10 A Frontalino 0-1 90°
Eaton Moeller® series, interruttori ON/OFF TM, TM, 10 A, da incasso a fissaggio centrale, 1 unità costruttiva, Contatti: 2, 90 °,ritentivo, Con posizione 0 (Off), 0-1, Codice design 8291
Apparecchi elettrici a bassa tensione > Sezionatore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series TM On-off switch
Sigla catalogo
015073
EAN
4015080150732
Lunghezza/profondità del prodotto
74 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.033 kg
Certificazione/i
VDE 0660
UL report applies to both US and Canada
UL File No.: E36332
CE
IEC/EN 60947-5-1
IEC/EN 60947-3
CSA-C22.2 No. 94
CSA-C22.2 No. 14-05
IEC/EN 60947
CSA
Certified by UL for use in Canada
UL 508
UL Category Control No.: NLRV
UL
UL report applies to both US and Canada
UL File No.: E36332
CE
IEC/EN 60947-5-1
IEC/EN 60947-3
CSA-C22.2 No. 94
CSA-C22.2 No. 14-05
IEC/EN 60947
CSA
Certified by UL for use in Canada
UL 508
UL Category Control No.: NLRV
UL
Codice modello
TM-1-8291/EZ
Specifiche del prodotto
Tipo
Interruttore ON-OFF
Categoria prodotto
Interruttori di comando
Colore attuatore
Nero
Funzione attuatore
con posizione 0
Permanente
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Manopola nera e piastra anteriore
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
4000 V AC
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente nominale ininterrotta (Iu)
10 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
0 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0 kA
Tipo collegamento elettrico del circuito principale
collegamento a vite
Progettazione
8291
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.33 HP
Potenza motore assegnata a 115/120 V, 60 Hz, trifase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
0.75 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
1 HP
Potenza motore assegnata a 277 V, 60 Hz, 1-fase
0.75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.15 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP65
Numero di poli
2
Metodo di montaggio
A montaggio centrale
Grado di protezione
NEMA 12
Adatto per
Centro di montaggio frontale
Numero di interruttori
1
Grandezza vite
M2,5, Vite terminale
Iscrizione
0-1
Durata meccanica
1.000.000 operazioni
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Capacità morsetti
14 AWG, con conduttore unico o flessibile con puntalino
2 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,5 mm², flessibile
2 x 1,5 mm², flessibile
1 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,5 mm², con conduttore unico o a trefoli
1 x 1,0 mm², Flessibile con puntalino DIN 46228
2 x 1,0 mm², Flessibile con puntalino DIN 46228
1 x 1,5 mm², flessibile
2 x 1,5 mm², flessibile
1 x 1,5 mm², con conduttore unico o a trefoli
2 x 1,5 mm², con conduttore unico o a trefoli
1 x 1,0 mm², Flessibile con puntalino DIN 46228
Poteri d’interruzione (contatti principali, uso generico)
10 A, Corrente nominale ininterrotta max (UL/CSA)
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
1
Tensione nominale di esercizio (Ue) - max
500 V
Tensione nominale di esercizio (Ue) - min
500 V
Tensione nominale di esercizio (Ue), AC - max
500 V
Classe di protezione da corto circuito
10 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
10 A
Corrente nominale di esercizio per dissipazione specifica (In)
10 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
3 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
3,5 lb-in, Morsetti a bullone
0,4 Nm, Morsetti a bullone
0,4 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
