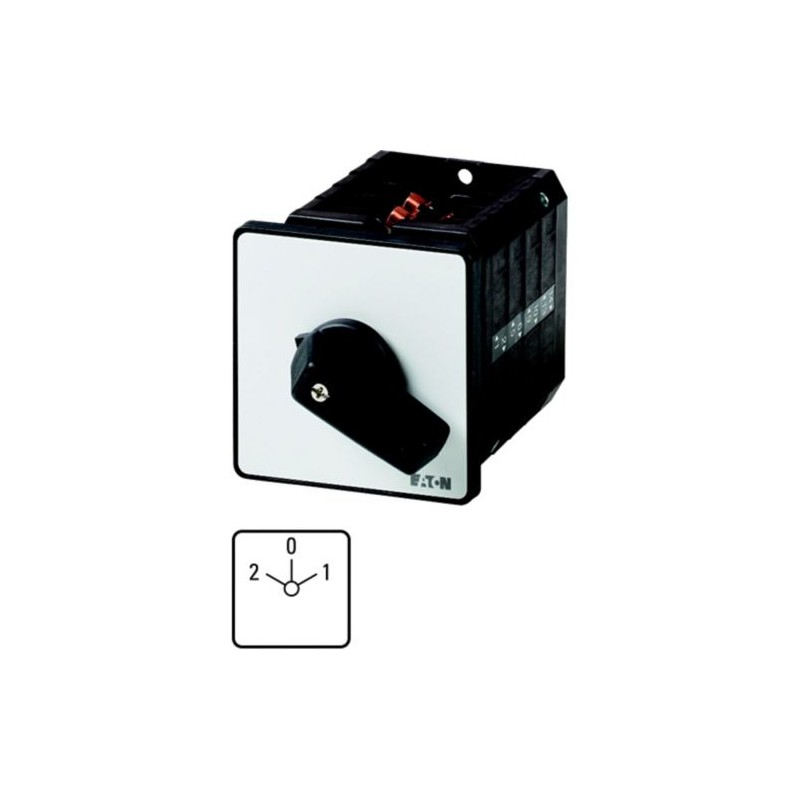

T5B-2-37/E 093478 Y7-93478 EATON ELECTRIC invertitore di polarità, Contatti: 4, 63 A, 2 numero di giri, targ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

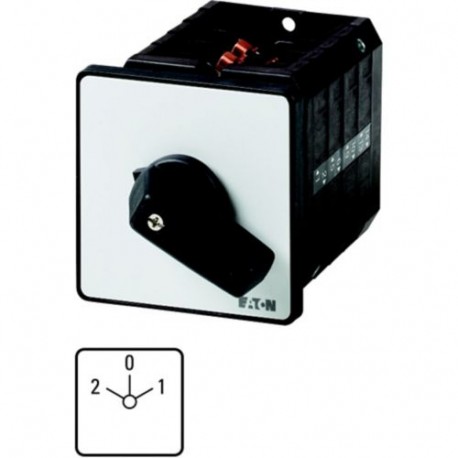

T5B-2-37/E 093478 Y7-93478 EATON ELECTRIC invertitore di polarità, Contatti: 4, 63 A, 2 numero di giri, targ..

T5B-2-37/E

093478

Y7-93478

EATON-MOELLER

invertitore di polarità, Contatti: 4, 63 A, 2 numero di giri, targhetta frontale: 2-0-1, 60 °, permanente, da incasso

Interruttore multivelocità 4 poli 63 A 2 velocità Piastra

Eaton Moeller® series T5B Multi-speed switches, T5B, 63 A, flush mounting, 2 contact unit(s), Contacts: 4, 60 °, maintained, With 0 (Off) position, 2-0-1, Design number 37

Interruttore multivelocità, Gamma prodotti: Interruttori di comando, Riferimento gruppo parti: T5B, con impugnatura nera e piastra frontale, Numero poli: 4, Grado di protezione: Frontale IP65, Design: montaggio ad incasso, Funzione di commutazione: 2 velocità, Angolo di commutazione: 60 °, Potenza di commutazione: mantenuta, Con posizione 0 (Off), Piastra frontale: 2-0-1, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Gruppo di continuità: Iu = 63 A, 2 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $158.15
Prezzo unitario: $158.15
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series invertitore di polarità T5B
Sigla catalogo
093478
EAN
4015080934783
Lunghezza/profondità del prodotto
108 mm
Altezza prodotto
88 mm
Larghezza prodotto
88 mm
Peso prodotto
0.457 kg
Certificazione/i
UL Category Control No.: NLRV
CE
IEC/EN 60204
CSA Class No.: 3211-07
CSA-C22.2 No. 60947-4-1-14
CSA
UL 60947-4-1
VDE 0660
CSA File No.: 012528
IEC/EN 60947
CSA-C22.2 No. 94
UL File No.: E36332
IEC/EN 60947-3
UL
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T5B-2-37/E

Modelli e Caratteristiche

Materiale custodia
Termoplastico
Dotato di:
Maniglia nera e mostrina frontale
posizione 0 (off)
Iscrizione
2-0-1
Numero di poli
2
Tipo funzione interruttore
2 velocità

Informazioni generali

Grado di protezione
NEMA 12
NEMA 1
IP65
Grado di protezione (lato anteriore)
IP65
NEMA 12
Durata meccanica
500.000 operazioni
Modello
invertitore di poli
Metodo di montaggio
Montaggio a incasso
Posizione di montaggio
Secondo necessità
Numero di unità di contatto
2
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttori di comando
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Angolo di commutazione
60 °
Tipo
Invertitore di polarità

Condizioni ambientali e climatiche

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78

Sezioni di collegamento

Capacità morsetti (flessibile con puntalino)
2 x (1,5 - 10) mm², puntalini a norma DIN 46228
1 x (1 - 25) mm², puntalini a norma DIN 46228
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
12 - 4
Sezioni di collegamento (rigido/a trefoli)
1 x (2,5 - 35) mm²
2 x (2,5 - 16) mm²
Grandezza vite
M6, Vite terminale
Coppia di serraggio
35,4 lb-in, Morsetti a bullone
4 Nm, Morsetti a bullone

Dati elettrici

Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
520 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
600 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
480 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Corrente nominale di esercizio (Ie)
57,2 A a AC-3, Stella-triangolo da 500 V
29,4 A a AC-3, Stella-triangolo da 690 V
63 A a AC-3, Stella-triangolo da 230 V
63 A a AC-3, Stella-triangolo da 400 V
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
51 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
41 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
17 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
23.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
63 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
20 A
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
18.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
22 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
30 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
63 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.

Resistenza al corto circuito

Corrente di cortocircuito condizionale nominale (Iq)
2 kA
Corrente nominale ammissibile di breve durata (lcw)
1,3 kA, Contatti, 1 secondo
Corrente nominale cortocircuito (high-fault)
100 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
80 A gG/gL, Fusibile, Contatti

Potere d'interruzione

Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 240 V
6
Poteri d’interruzione (contatti principali, uso generico)
63 A, Corrente nominale ininterrotta max (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
800 A
Tensione per coppia di contatti in serie
60 V

Potenza nominale d'impiego in AC-23

Potenza motore assegnata a 115/120 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
7.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
10 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
15 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
40 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
40 HP

Contatti

Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti
4

Attuatore

Funzione attuatore
con posizione 0
Permanente
Tipo attuatore
manopola corta

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
4.5 W
Corrente nominale di esercizio per dissipazione specifica (In)
63 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 093478 Apparecchi elettrici a bassa tensione (EC001105)
Caratteristica Valore
versione (EF000010) invertitore di poli
numero di poli (EF001391) 2
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) No
corrente permanente nominale Iu (EF001389) 63 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 41 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 22 kW
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
materiale della scatola (EF001596) materiale sintetico
tipo di elemento di azionamento (EF006976) manopola corta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T5B-2-37/E Y7-93478 093478 EN_096876.pdf 1 Mbytes T5B-2-37/E Y7-93478 093478 EN_096876.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
