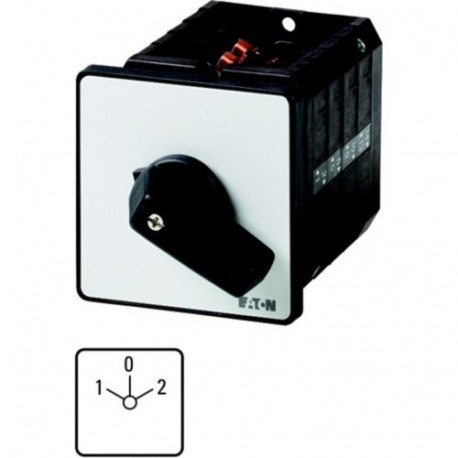

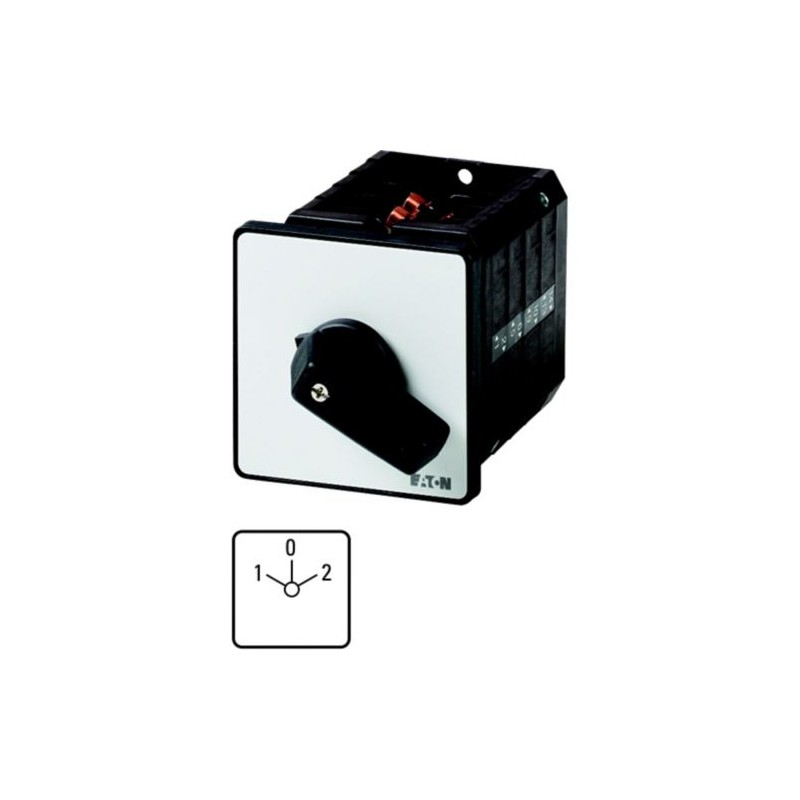

T5B-1-8210/E 094261 Y7-94261 EATON ELECTRIC commutatore, Contatti: 2, 63 A, targhetta frontale: 1-0-2, 60 °,.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T5B-1-8210/E 094261 Y7-94261 EATON ELECTRIC commutatore, Contatti: 2, 63 A, targhetta frontale: 1-0-2, 60 °,..

T5B-1-8210/E

094261

Y7-94261

EATON-MOELLER

commutatore, Contatti: 2, 63 A, targhetta frontale: 1-0-2, 60 °, permanente, da incasso

Interruttore Interruttore 2 poli 63 A Piastra indicatore: 1-0-2 60°

Eaton Moeller® series T5B Changeoverswitches, T5B, 63 A, flush mounting, 1 contact unit(s), Contacts: 2, 60 °, maintained, With 0 (Off) position, 1-0-2, Design number 8210

Interruttore di commutazione, Gamma prodotti: Interruttori di comando, Riferimento gruppo di parti: T5B, con impugnatura nera e piastra frontale, Numero poli: 2, Grado di protezione: Frontale IP65, Design: incasso, Angolo di commutazione: 60 °, Potenza di commutazione: permanente, Con posizione 0 (Off), Piastra frontale: 1-0-2, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Gruppo di continuità: Iu = 63 A, 1 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $113.54
Prezzo unitario: $113.54
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore T5B
Sigla catalogo
094261
EAN
4015080942610
Lunghezza/profondità del prodotto
91 mm
Altezza prodotto
88 mm
Larghezza prodotto
88 mm
Peso prodotto
0.329 kg
Certificazione/i
CSA
CSA File No.: 012528
IEC/EN 60947
UL 60947-4-1
CSA Class No.: 3211-05
UL
UL Category Control No.: NLRV
CSA-C22.2 No. 60947-4-1-14
UL File No.: E36332
VDE 0660
IEC/EN 60204
CE
IEC/EN 60947-3
CSA-C22.2 No. 94
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T5B-1-8210/E

Specifiche del prodotto

Tipo
Interruttore di commutazione
Categoria prodotto
Interruttori di comando
Funzione attuatore
con posizione 0
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
posizione 0 (off)
Maniglia nera e mostrina frontale
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Materiale custodia
Termoplastico
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
7.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
10 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
15 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
40 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
40 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
4.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
1
Corrente nominale ammissibile di breve durata (lcw)
1,3 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
2 kA
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
1
Grado di protezione
NEMA 1
NEMA 12
IP65
Numero di contatti
2
Modello
commutatore
Grado di protezione (lato anteriore)
IP65
NEMA 12
Iscrizione
1-0-2
Durata meccanica
500.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Corrente nominale di esercizio (Ie)
63 A a AC-3, Stella-triangolo da 230 V
57,2 A a AC-3, Stella-triangolo da 500 V
63 A a AC-3, Stella-triangolo da 400 V
29,4 A a AC-3, Stella-triangolo da 690 V
Grandezza vite
M6, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Coppia di serraggio
35,4 lb-in, Morsetti a bullone
4 Nm, Morsetti a bullone
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
6
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
520 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
600 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
480 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
340 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
800 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
63 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
23.8 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
51 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
41 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
33 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
17 A
Poteri d’interruzione (contatti principali, uso generico)
63 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
80 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
1 x (1 - 25) mm², puntalini a norma DIN 46228
2 x (1,5 - 10) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
63 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
20 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio per dissipazione specifica (In)
63 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
18.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
22 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
22 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
30 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
37 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
63 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
60 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
100 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
12 - 4
Sezioni di collegamento (rigido/a trefoli)
1 x (2,5 - 35) mm²
2 x (2,5 - 16) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.

ETIM for 094261 Apparecchi elettrici a bassa tensione (EC001105)
Caratteristica Valore
versione (EF000010) commutatore
numero di poli (EF001391) 1
con posizione zero (EF001416) Sì
con ritorno in posizione zero (EF002428) No
corrente permanente nominale Iu (EF001389) 63 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 41 A
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 22 kW
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
materiale della scatola (EF001596) materiale sintetico
tipo di elemento di azionamento (EF006976) manopola corta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T5B-1-8210/E Y7-94261 094261 EN_096876.pdf 1 Mbytes T5B-1-8210/E Y7-94261 094261 EN_096876.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
