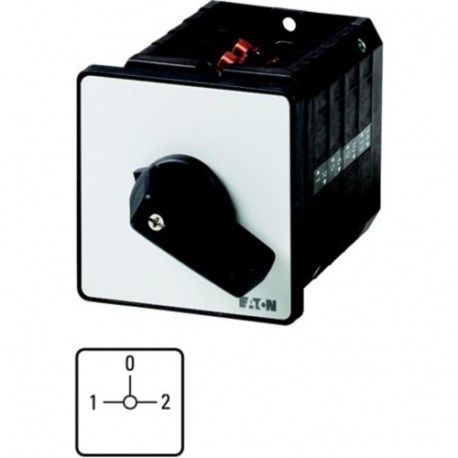

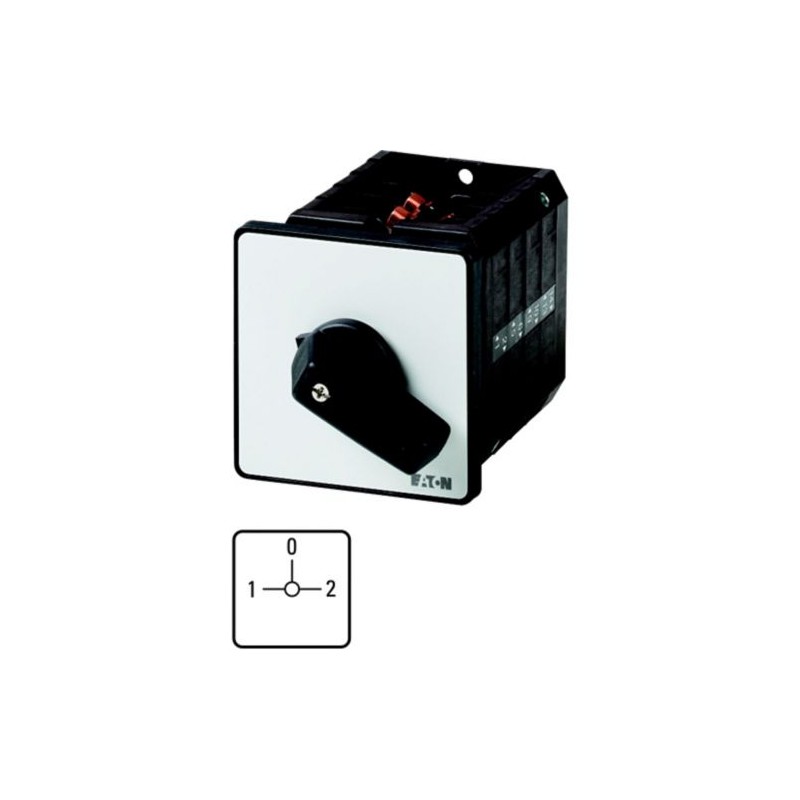

T5-4-8294/E 095986 Y7-95986 EATON ELECTRIC commutatore, Contatti: 8, 100 A, targhetta frontale: 1-0-2, 90 °,..
T5-4-8294/E
095986
Y7-95986
EATON-MOELLER
commutatore, Contatti: 8, 100 A, targhetta frontale: 1-0-2, 90 °, permanente, da incasso
Interruttore Interruttore 8 poli 100 A Piastra indicatrice: 1-0-2 90°
Interruttore di commutazione, Gamma prodotti: Interruttori di comando, Riferimento gruppo componenti: T5, con impugnatura a pollice nera e piastra frontale, Poli: 8, Grado di protezione: Frontale IP65, Design: montaggio ad incasso, Angolo di commutazione: 90 °, Potenza di commutazione: mantenuto, Con posizione 0 (Off), Piastra frontale: 1-0-2, Potenza motore AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Gruppo di continuità: Iu = 100 A, 4 unità di contatto, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatore secondo IEC/EN 60947-3
Apparecchi elettrici a bassa tensione > interruttore
Sezionatori e interruttori a camme
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series commutatore T5
Sigla catalogo
095986
EAN
4015080959861
Lunghezza/profondità del prodotto
141 mm
Altezza prodotto
88 mm
Larghezza prodotto
88 mm
Peso prodotto
0.725 kg
Certificazione/i
IEC/EN 60204
IEC/EN 60947-3
VDE 0660
IEC/EN 60947
IEC/EN 60947-3
VDE 0660
IEC/EN 60947
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T5-4-8294/E
Specifiche del prodotto
Tipo
Interruttore di commutazione
Categoria prodotto
Interruttori di comando
Funzione attuatore
con posizione 0
Permanente
Permanente
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia nera e mostrina frontale
posizione 0 (off)
posizione 0 (off)
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-78
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, ciclico, a IEC 60068-2-30
Materiale custodia
Termoplastico
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
7.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di unità di contatto
4
Corrente nominale ammissibile di breve durata (lcw)
1,7 kA, Contatti, 1 secondo
Tipo collegamento elettrico del circuito principale
Collegamento a vite
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
2 kA
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
4
Grado di protezione
IP65
NEMA 1
NEMA 1
Numero di contatti
8
Modello
commutatore
Grado di protezione (lato anteriore)
IP65
NEMA 12
NEMA 12
Iscrizione
1-0-2
Durata meccanica
500.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Corrente nominale di esercizio (Ie)
95,3 A a AC-3, Stella-triangolo da 400 V
29,4 A a AC-3, Stella-triangolo da 690 V
76,2 A a AC-3, Stella-triangolo da 500 V
100 A a AC-3, Stella-triangolo da 230 V
29,4 A a AC-3, Stella-triangolo da 690 V
76,2 A a AC-3, Stella-triangolo da 500 V
100 A a AC-3, Stella-triangolo da 230 V
Grandezza vite
M6, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
Coppia di serraggio
4 Nm, Morsetti a bullone
35,4 lb-in, Morsetti a bullone
35,4 lb-in, Morsetti a bullone
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
760 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
740 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
590 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
420 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
950 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
55 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
32 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
55 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
44 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
17 A
Poteri d’interruzione (contatti principali, uso generico)
65 A, corrente nominale ininterrotta massima (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
100 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
1 x (1 - 25) mm², puntalini a norma DIN 46228
2 x (1,5 - 10) mm², puntalini a norma DIN 46228
2 x (1,5 - 10) mm², puntalini a norma DIN 46228
Adatto per
Fissaggio frontale
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
80 A
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
30 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
30 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
30 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
45 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
45 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
600 V
Corrente nominale ininterrotta (Iu)
100 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
90 °
Tensione per coppia di contatti in serie
60 V
Sezioni di collegamento (rigido/a trefoli)
1 x (2,5 - 35) mm²
2 x (2,5 - 16) mm²
2 x (2,5 - 16) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | commutatore |
| numero di poli (EF001391) | 4 |
| con posizione zero (EF001416) | Sì |
| con ritorno in posizione zero (EF002428) | No |
| corrente permanente nominale Iu (EF001389) | 100 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 55 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 30 kW |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 12 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | Sì |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| apparecchio completo nella cassa (EF007317) | No |
| materiale della scatola (EF001596) | materiale sintetico |
| tipo di elemento di azionamento (EF006976) | manopola corta |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| T5-4-8294/E Y7-95986 095986 EN_096876.pdf | 1 Mbytes |
|
