T3-2-15920/E 018205 Y7-18205 EATON ELECTRIC Interruttori voltmetrici, Contatti: 4, 32 A, 3 x fase-fase, targ.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T3-2-15920/E 018205 Y7-18205 EATON ELECTRIC Interruttori voltmetrici, Contatti: 4, 32 A, 3 x fase-fase, targ..

T3-2-15920/E

018205

Y7-18205

EATON-MOELLER

Interruttori voltmetrici, Contatti: 4, 32 A, 3 x fase-fase, targhetta frontale: 0-Phase/Phase, 45 °, permanente, da incasso

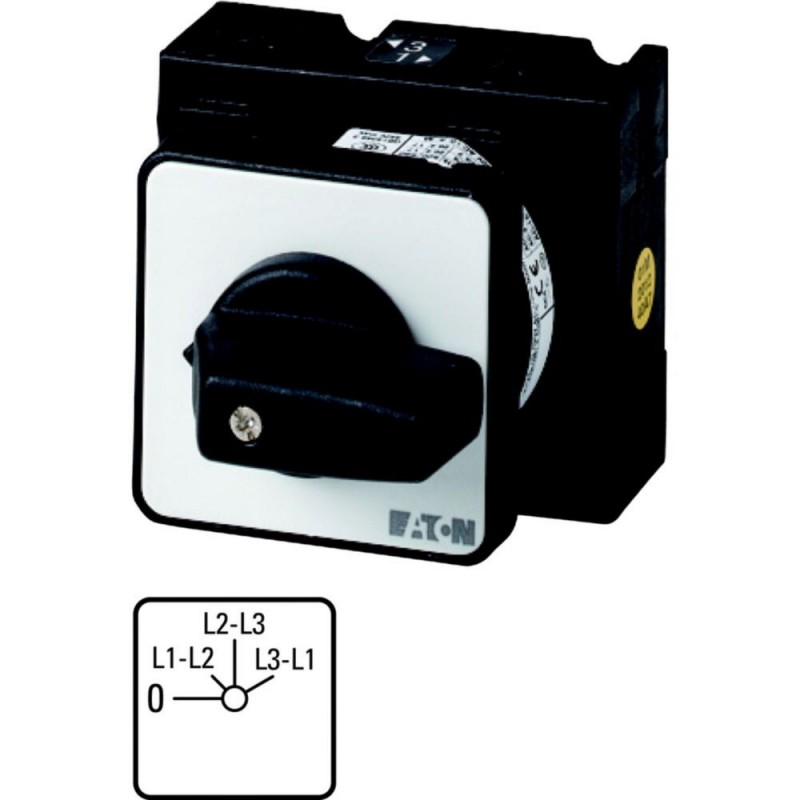

Selettore voltmetrico 4 poli 32 A 3 x piastra fase-fase

Eaton Moeller® series commutatori voltmetrici T3, T3, 32 A, montaggio a incasso, 2 Unità costruttiva/e, Contatti: 4, 45 °, permanente, con posizione 0, 0-Phase/Phase, Numero di disegno 15920

Interruttore a camme secondo IEC/EN60947, grandezza T3, forma di montaggio, piastra frontale 48x48, grado di protezione Frontale IP65 con impugnatura nera, gruppo di continuità Iu 32A, tensione nominale di esercizio Ue 690V, accessori forniti secondo le informazioni del catalogo Interruttore a camme a T

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Commutatore per voltmetro

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $96.22
Prezzo unitario: $96.22
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series commutatore voltmetrico T3
Sigla catalogo
018205
EAN
4015080182054
Lunghezza/profondità del prodotto
91 mm
Altezza prodotto
54 mm
Larghezza prodotto
61 mm
Peso prodotto
0.172 kg
Certificazione/i
CSA File No.: 012528
CE
IEC/EN 60204
CSA-C22.2 No. 60947-4-1-14
UL
IEC/EN 60947
UL File No.: E36332
UL Category Control No.: NLRV
UL 60947-4-1
IEC/EN 60947-3
CSA-C22.2 No. 94
CSA Class No.: 3211-05
VDE 0660
CSA
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T3-2-15920/E

Specifiche del prodotto

Tipo
Commutatore per voltmetro
Categoria prodotto
Interruttori di comando
Funzione attuatore
Permanente
con posizione 0
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
Dotato di:
Manopola nera e piastra anteriore
posizione 0 (off)
Unità di controllo
Massima frequenza di manovra
1200 Operazioni/ora
Grado di inquinamento
3
Idoneità climatica
Caldo umido, ciclico, a IEC 60068-2-30
Caldo umido, costante, a IEC 60068-2-78
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
3 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
10 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
1.1 W
Numero di unità di contatto
2
Costruzione del dispositivo
montaggio frontale
Corrente nominale ammissibile di breve durata (lcw)
650 A, Contatti, 1 secondo
Posizione di montaggio
Secondo necessità
Corrente di cortocircuito condizionale nominale (Iq)
1 kA
Metodo di montaggio
Montaggio a incasso
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Numero di poli
2
Grado di protezione
NEMA 12
IP65
Numero di contatti
4
Grado di protezione (lato anteriore)
IP65
Iscrizione
" 0-Phase/Phase "
Tipo funzione interruttore
3 x fase-fase
Funzioni
misurazione tra le fasi possibile
Durata meccanica
500.000 operazioni
Isolamento sicuro
440 V AC, Tra i contatti, In conformità a EN 61140
Corrente nominale di esercizio (Ie)
25,5 A a AC-3, Stella-triangolo da 690 V
32 A a AC-3, Stella-triangolo da 400 V
32 A a AC-3, Stella-triangolo da 230 V
32 A a AC-3, Stella-triangolo da 500 V
Grandezza vite
M4, Vite di collegamento
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Carico nominale
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
2 x Iₑ (con classe di esercizio 12, durata di inserzione 25%)
1,3 x Iₑ (con classe di esercizio 12, durata di inserzione 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Coppia di serraggio
17,7 lb-in, Morsetti a bullone
1,6 Nm, Morsetti a bullone
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 240 V
5
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
260 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
240 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
170 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
320 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
32 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
26.4 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
17 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
23.7 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
14.7 A
Poteri d’interruzione (contatti principali, uso generico)
25 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Classe di protezione da corto circuito
35 A gG/gL, Fusibile, Contatti
Capacità morsetti (flessibile con puntalino)
1 x (0,75 - 4) mm², puntalini a norma DIN 46228
2 x (0,75 - 4) mm², puntalini a norma DIN 46228
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
25 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
20 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
12 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
25 A
Corrente nominale di esercizio per dissipazione specifica (In)
32 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
7.5 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
11 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
11 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
15 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
18.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
22 kW
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale ininterrotta (Iu)
32 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Angolo di commutazione
45 °
Tensione per coppia di contatti in serie
60 V
Corrente nominale cortocircuito (high-fault)
40 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
40A, fusibile max., SCCR (UL/CSA)
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
14 - 10
Sezioni di collegamento (rigido/a trefoli)
2 x (1 - 6) mm²
1 x (1 - 6) mm²
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
Progettazione
15920

ETIM for 018205 Apparecchi elettrici a bassa tensione (EC000911)
Caratteristica Valore
misurazione tra le fasi possibile (EF001145) Sì
misurazione tra fase e neutro possibile (EF001144) No
con posizione zero (EF001416) Sì
tipologia costruttiva dell'apparecchio (EF008240) installazione frontale
adatto per installazione in serie (EF001126) No
con elemento di comando (EF001538) Sì
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T3-2-15920/E Y7-18205 018205 ES_009128.pdf 980 Kbytes T3-2-15920/E Y7-18205 018205 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
