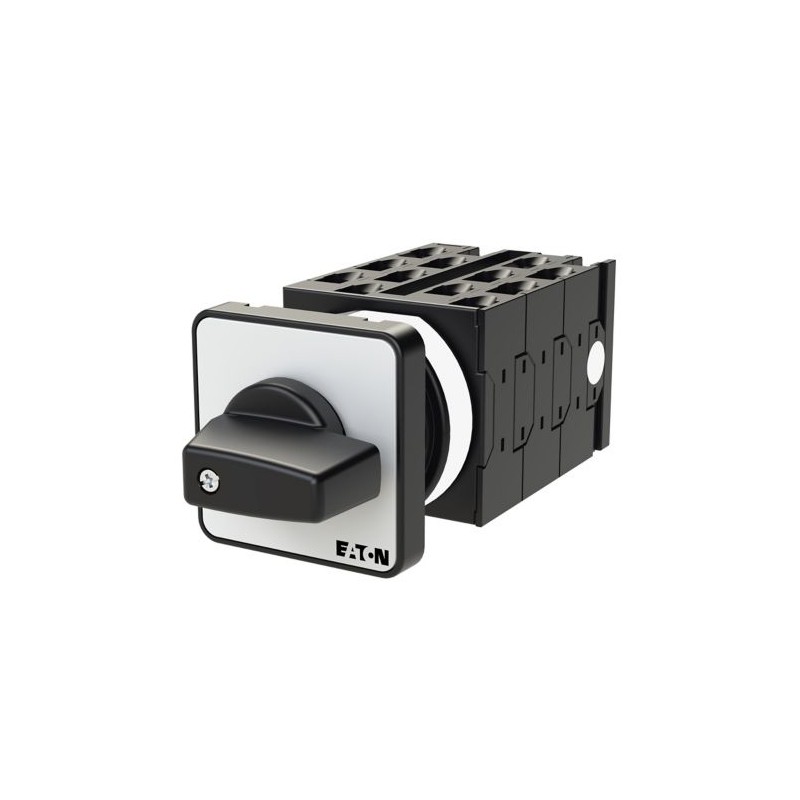

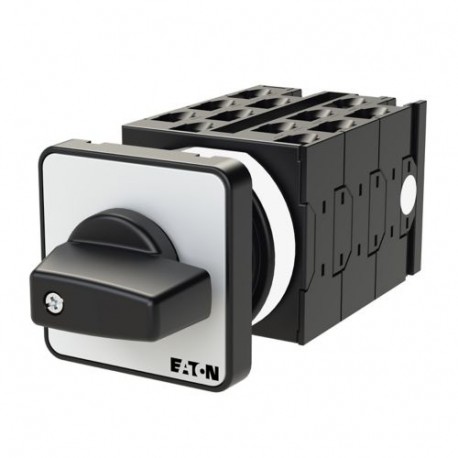

T0-6-8529/E 015788 Y7-15788 EATON ELECTRIC commutatore, Contatti: 12, 20 A, targhetta frontale: HAND-AUTO, 9.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

T0-6-8529/E 015788 Y7-15788 EATON ELECTRIC commutatore, Contatti: 12, 20 A, targhetta frontale: HAND-AUTO, 9..

T0-6-8529/E

015788

Y7-15788

EATON-MOELLER

commutatore, Contatti: 12, 20 A, targhetta frontale: HAND-AUTO, 90 °, permanente, da incasso

Interruttore Interruttore 12 poli 20 A Piastra indicatrice: Hand-AUTO 90

Eaton Moeller® series T0 Changeoverswitches, T0, 20 A, flush mounting, 6 contact unit(s), Contacts: 12, 90 °, maintained, Without 0 (Off) position, HAND-AUTO, Design number 8529

Interruttori di commutazione, Gamma prodotti: Interruttori di comando, Norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Sezionatore secondo IEC/EN 60947-3, Codice componente: T0, con impugnatura nera e piastra frontale, Poli: 12, Grado di protezione: Frontale IP65, Design: incassato, Angolo di commutazione: 90 °, Potenza di commutazione: permanente, Nessuna posizione 0 (Off), 6 unità(e) contatto(i), Gruppo di continuità: Iu= 20 A, frontalino: HAND-AUTO

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch di controllo

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $151.74
Prezzo unitario: $151.74
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series T0 Interruttore di commutazione
Sigla catalogo
015788
EAN
4015080157885
Lunghezza/profondità del prodotto
124 mm
Altezza prodotto
48 mm
Larghezza prodotto
48 mm
Peso prodotto
0.16 kg
Certificazione/i
CE
IEC/EN 60947-3
CSA Class No.: 3211-05
CSA File No.: 012528
CSA-C22.2 No. 60947-4-1-14
IEC/EN 60204
UL
UL 60947-4-1
CSA-C22.2 No. 94
UL Category Control No.: NLRV
UL File No.: E36332
CSA
VDE 0660
IEC/EN 60947
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
T0-6-8529/E

Modelli e Caratteristiche

Dotato di:
Maniglia nera e mostrina frontale
Iscrizione
" HAND-AUTO "
Numero di poli
Sei poli

Informazioni generali

Grado di protezione
IP65
NEMA 1
NEMA 12
Grado di protezione (lato anteriore)
IP65
NEMA 12
Durata meccanica
400.000 operazioni
Metodo di montaggio
Montaggio a incasso
Posizione di montaggio
Secondo necessità
Numero di unità di contatto
6
Massima frequenza di manovra
1200 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Interruttori di comando
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Isolamento sicuro
440 V AC, tra i contatti, Secondo EN 61140
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Adatto per
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Fissaggio frontale
Angolo di commutazione
90 °
Tipo
Interruttore di commutazione

Condizioni ambientali e climatiche

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78

Sezioni di collegamento

Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
1 x (0,75 - 2,5) mm², puntalini a norma DIN 46228
Sezioni di collegamento (rigido/flessibile con puntalino AWG)
18 - 14
Sezioni di collegamento (rigido/a trefoli)
1 x (1 - 2.5) mm²
2 x (1 - 2.5) mm²
Grandezza vite
M3.5
Coppia di serraggio
1 Nm, Morsetti a vite
8,8 lb-in, Morsetti a bullone

Dati elettrici

Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
100 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
110 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
80 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
60 A
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
11.5 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
9 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
4.9 A
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
20 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
13.3 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
7.6 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
10 A
Corrente nominale di esercizio (le) a DC-13, interr. di controllo L/R = 50 ms
10 A
Corrente nominale di esercizio (Ie) a DC-21, 240 V
1 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
10 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
5 A
Corrente nominale di esercizio (Ie) a DC-23A, 240 V
5 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 230 V
20 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 400 V
20 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 500 V
15.6 A
Corrente nominale di esercizio (Ie) stella-triangolo ad AC-3, 690 V
8.5 A
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
4 kW
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
3 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
5.5 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 220/230 V, 50 Hz
5.5 kW
Potenza di esercizio nominale stella-triangolo a 380/400 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 500 V, 50 Hz
7.5 kW
Potenza di esercizio nominale stella-triangolo a 690 V, 50 Hz
5.5 kW
Corrente nominale ininterrotta (Iu)
20 A
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.

Resistenza al corto circuito

Corrente di cortocircuito condizionale nominale (Iq)
6 kA
Corrente nominale ammissibile di breve durata (lcw)
320 A, Contatti, 1 secondo
Corrente nominale cortocircuito (nominale di base)
5 kA, SCCR (UL/CSA)
50A, fusibile max., SCCR (UL/CSA)
Corrente nominale cortocircuito (high-fault)
20 A, Classe J, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
20 A gG/gL, Fusibile, Contatti

Potere d'interruzione

Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Numero di contatti in serie a DC-21 A, 240 V
1
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
3
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 240 V
5
Poteri d’interruzione (contatti principali, uso generico)
16 A, Corrente nominale ininterrotta max (UL/CSA)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
P300 (UL/CSA)
A600 (UL/CSA)
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
130 A
Tensione per coppia di contatti in serie
60 V

Potenza nominale d'impiego in AC-23

Potenza motore assegnata a 115/120 V, 60 Hz, monofase
0.5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
1 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
1.5 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
3 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
7.5 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
7.5 HP

Contatti

Affidabilità circuito di comando
Calcolo statistico: 1 guasto ogni 100.000 operazioni di commutazione a 24 V DC, 10 mA
Numero di contatti
12

Attuatore

Funzione attuatore
senza posizione 0
Permanente
Tipo attuatore
Attiva/disattiva
Numero di posizioni dell’interruttore
2

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.6 W
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 015788 Apparecchi elettrici a bassa tensione (EC002611)
Caratteristica Valore
tipo di interruttore (EF003496) commutatore
numero di poli (EF001391) 6
max. tensione d'esercizio nominale Ue per AC (EF007355) 690 V
corrente permanente nominale Iu (EF001389) 20 A
numero di posizioni di commutazione (EF000231) 2
con posizione zero (EF001416) No
con ritorno in posizione zero (EF002428) No
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso
numero di unità modulari (EF002950) 0
adatto per fissaggio a pavimento (EF007243) No
adatto per fissaggio frontale (EF007246) Sì
adatto per montaggio distributore (EF007262) No
adatto per costruzione intermedia (EF007264) No
apparecchio completo nella cassa (EF007317) No
tipo di elemento di azionamento (EF006976) manetta
dimensione della targa frontale (EF007176) 48×48 mm
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA), lato frontale (EF011961) 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
T0-6-8529/E Y7-15788 015788 ES_009128.pdf 980 Kbytes T0-6-8529/E Y7-15788 015788 ES_009128.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
