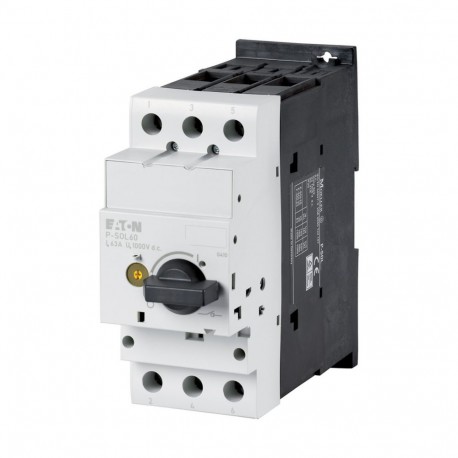

EATON - MOELLER P-SOL60 120936 Y7-120936 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

P-SOL60 120936 Y7-120936 EATON ELECTRIC Sezionatore di potenza, DC, 60A

Riferimento: P-SOL60

Codice: 120936

Numero di catalogo: Y7-120936

Produttore: EATON - MOELLER

Descrizione:

Sezionatore di potenza, DC, 60A
Sezionatore DC 60 A
Eaton Moeller® series sezionatore P-SOL, DC corrente, 60A
Sezionatore, Norme: IEC/EN 60947-3, certificato TÜV, UL 508, CSA-C22.2 n. 14-10

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • EATON - MOELLER > Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 245,51 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series P-SOL Switch-disconnector
Sigla catalogo
120936
EAN
4015081187669
Lunghezza/profondità del prodotto
140 mm
Altezza prodotto
160 mm
Larghezza prodotto
55 mm
Peso prodotto
0.994 kg
Certificazione/i
UL Recognized
CE
TÜV-certified
UL File No.: E338590
CSA
CSA File No.: 165628
CSA-C22.2 No. 14-10
UL Category Control No.: NRNT2
CSA Class No.: 3211-05
UL 508
IEC60439-1
IEC/EN 60947-3
Codice modello
P-SOL60

Features & Functions

Colore attuatore
Nero
Tipo attuatore
manopola
Progettazione
A giorno
Caratteristiche
Caratteristiche di sezionamento
Dotato di:
sganciatore di tensione opzionale
Numero di poli
A due poli

General

Grado di protezione
NEMA Altro
Grado di protezione (lato anteriore)
IP20
Durata elettrica
1.500 operazioni
Durata meccanica
30.000 operazioni
Metodo di montaggio
Montaggio su guida DIN (conforme a IEC/EN 60715, 35 mm)
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
120 operazioni/h
Categoria prodotto
Apparecchio di manovra per sistemi fotovoltaici
Grado di protezione
2
Adatto per
Installazione del quadro di distribuzione
Montaggio a terra
SCCR: 10 kA (600 VDC, fusibile 70 A max.), (UL/CSA)

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Terminal capacities

Capacità morsetti
1 x (1 - 35) mm², flessibile con puntalino conforme a DIN 46228
14 - 2 AWG, con conduttore unico o a trefoli
2 x (1 - 35) mm², flessibile con puntalino conforme a DIN 46228
Grandezza vite
2 x M4 x 18, 30 x 130 mm, Vite di montaggio

Electrical rating

Corrente nominale di esercizio (Ie) a DC-21A
60 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
0 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Corrente nominale ininterrotta (Iu)
63 A
Resistenza
3 mΩ (interno)

Short-circuit rating

Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Potere nominale di chiusura in corto circuito (lcm)
0,6 kA (fino a 440 V, 50/60 Hz)
Corrente nominale ammissibile di breve durata (lcw)
1,5 kA

Contacts

Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
3.97 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
60 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 120936 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica690 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica63 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica0 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica0 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica1.5 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica0 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica63 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica0 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a installazione fissa
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanopola rotativa
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicamorsetto telaio
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP20
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica55 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica160 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica140 mm
