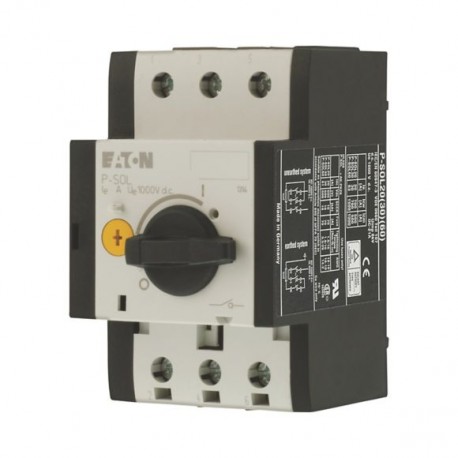

P-SOL30 120935 Y7-120935 EATON ELECTRIC Sezionatore di potenza, DC, 30A
P-SOL30
120935
Y7-120935
EATON-MOELLER
Sezionatore di potenza, DC, 30A
Sezionatore DC 30 A
Eaton Moeller® series sezionatore P-SOL, DC corrente, 25 A
Sezionatore, Norme: IEC/EN 60947-3, certificato TÜV, UL 508, CSA-C22.2 n. 14-10
Apparecchi elettrici a bassa tensione > Sezionatore
Aparamenta Sistemi fotovoltaici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller® series P-SOL Switch-disconnector
Sigla catalogo
120935
EAN
4015081187652
Lunghezza/profondità del prodotto
93 mm
Altezza prodotto
76 mm
Larghezza prodotto
58 mm
Peso prodotto
0.285 kg
Certificazione/i
UL Category Control No.: NRNT2
CSA-C22.2 No. 14-10
UL 508
IEC/EN 60947-3
CE
CSA Class No.: 3211-05
IEC60439-1
CSA File No.: 165628
TÜV-certified
UL File No.: E338590
UL Recognized
CSA
CSA-C22.2 No. 14-10
UL 508
IEC/EN 60947-3
CE
CSA Class No.: 3211-05
IEC60439-1
CSA File No.: 165628
TÜV-certified
UL File No.: E338590
UL Recognized
CSA
Codice modello
P-SOL30
Features & Functions
Colore attuatore
Nero
Tipo attuatore
manopola
Progettazione
A giorno
Caratteristiche
Caratteristiche di sezionamento
Dotato di:
sganciatore di tensione opzionale
Numero di poli
A due poli
General
Grado di protezione
NEMA Altro
Grado di protezione (lato anteriore)
IP20
Durata elettrica
1.500 operazioni
Durata meccanica
100.000 operazioni
Metodo di montaggio
Montaggio su guida DIN (conforme a IEC/EN 60715, 35 mm)
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
120 operazioni/h
Categoria prodotto
Apparecchio di manovra per sistemi fotovoltaici
Grado di protezione
2
Adatto per
SCCR: 10 kA (600 VDC, fusibile 70 A max.), (UL/CSA)
Installazione del quadro di distribuzione
Montaggio a terra
Montaggio intermedio
Installazione del quadro di distribuzione
Montaggio a terra
Montaggio intermedio
Climatic environmental conditions
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Terminal capacities
Capacità morsetti
18 - 14 AWG, con conduttore unico o a trefoli
1 x (1 - 6) mm², flessibile con puntalino conforme a DIN 46228
2 x (1 - 6) mm², flessibile con puntalino conforme a DIN 46228
1 x (1 - 6) mm², flessibile con puntalino conforme a DIN 46228
2 x (1 - 6) mm², flessibile con puntalino conforme a DIN 46228
Electrical rating
Corrente nominale di esercizio (Ie) a DC-21A
26 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
0 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Corrente nominale ininterrotta (Iu)
30 A
Resistenza
5 mΩ (interno)
Short-circuit rating
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Potere nominale di chiusura in corto circuito (lcm)
0,32 kA (fino a 440 V, 50/60 Hz)
Corrente nominale ammissibile di breve durata (lcw)
0.36 kA
Contacts
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
1.5 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
25 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | No |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 30 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 0 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 0.36 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 0 kW |
| potenza di interruzione a 400 V (EF009166) | 30 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 2 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa |
| bloccabile (EF006281) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | staffa di serraggio |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 76 mm |
| profondità (EF000049) | 93 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| P-SOL30 Y7-120935 120935 ES_120934.pdf | 1 Mbytes |
|
