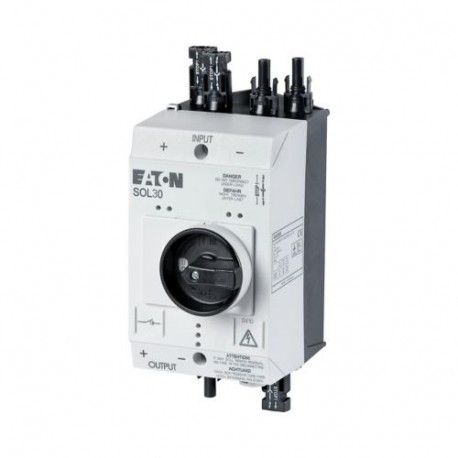

EATON - MOELLER SOL30/2MC4 120922 Y7-120922 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SOL30/2MC4 120922 Y7-120922 EATON ELECTRIC Sezionatore di potenza, DC, 30A, 2 stringhe MC4

Riferimento: SOL30/2MC4

Codice: 120922

Numero di catalogo: Y7-120922

Produttore: EATON - MOELLER

Descrizione:

Sezionatore di potenza, DC, 30A, 2 stringhe MC4
Sezionatore DC 30 A 2 rami MC4
Eaton Moeller® series sezionatore SOL30, DC corrente, 30 A, 2 stringhe MC4
Sezionatore, Dispositivo di blocco: in posizione OFF: sì, Grado di protezione: IP65, Norme: IEC/EN 60947-3, Certificazione TÜV

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • EATON - MOELLER > Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 251,60 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series P-SOL Switch-disconnector
Sigla catalogo
120922
EAN
4015081187522
Lunghezza/profondità del prodotto
234 mm
Altezza prodotto
130 mm
Larghezza prodotto
100 mm
Peso prodotto
0.912 kg
Certificazione/i
TÜV-certified
IEC/EN 60947-3
Note catalogo
Connettore MC4 (Stäubli)
Codice modello
SOL30/2MC4

Features & Functions

Colore attuatore
Nero
Tipo attuatore
Attiva/disattiva
Progettazione
Chiuso
Caratteristiche
Caratteristiche di sezionamento
Dotato di:
sganciatore di tensione opzionale
Impianto di blocco
lucchettabile in posizione 0
Numero di poli
A due poli

General

Tipo connessione
MC4, Ingressi
MC4, Uscite
Grado di protezione
NEMA Altro
Grado di protezione (lato anteriore)
IP65
Durata elettrica
1.500 operazioni
Durata meccanica
100.000 operazioni
Posizione di montaggio
Secondo necessità
Massima frequenza di manovra
120 operazioni/h
Categoria prodotto
Apparecchio di manovra per sistemi fotovoltaici
Grado di protezione
2
Adatto per
Montaggio a terra

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
60 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Electrical rating

Corrente nominale di esercizio (Ie) a DC-21A
30 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
0 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Corrente nominale ininterrotta (Iu)
30 A
Resistenza
7 mΩ (interno)

Short-circuit rating

Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Potere nominale di chiusura in corto circuito (lcm)
0,32 kA (fino a 440 V, 50/60 Hz)
Corrente nominale ammissibile di breve durata (lcw)
0.36 kA

Contacts

Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0

Design verification

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 120922 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica690 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica30 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica0 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica0 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.36 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica0 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica30 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica0 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica100 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica130 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica234 mm
