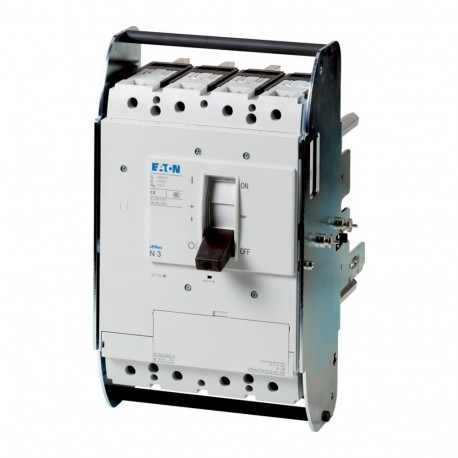

N3-4-400-AVE 110872 Y7-110872 EATON ELECTRIC Sezionatore di potenza 4p 400A + disp. di estrazione
N3-4-400-AVE
110872
Y7-110872
EATON-MOELLER
Sezionatore di potenza 4p 400A + disp. di estrazione
Ingresso sezionatore tipo N, 4P 400A, rimovibile
Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p 400A + withdrawable unit
Interruttori-sezionatori N.. - Rispettare le proprietà di isolamento anche per le reti IT con messa a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Interruttori ausiliari, sganciatori di tensione e operatori remoti facilitano la segnalazione e l'automazione. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Coperchio dell'etichetta delle sbarre secondo VDE 0160 parte 100.
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM sezionatore
Sigla catalogo
110872
EAN
4015081104017
Lunghezza/profondità del prodotto
260 mm
Altezza prodotto
346 mm
Larghezza prodotto
230 mm
Peso prodotto
20.241 kg
Conformità
RoHS conform
Certificazione/i
IEC
IEC/EN 60947
IEC/EN 60947
Codice modello
N3-4-400-AVE
Specifiche del prodotto
Tipo
Sezionatore di potenza
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
400 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
N3
Caratteristiche
Esecuzione come dispositivo di arresto d’emergenza
Comando a motore opzionale
Versione interruttore generale
Versione interruttore di manutenzione/riparazione
Comando a motore opzionale
Versione interruttore generale
Versione interruttore di manutenzione/riparazione
Accessorio necessario
Zoccolo estraibile NZM3-4-XAVS
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Estraibile
Messa a terra
Montaggio intermedio
Installazione del quadro di distribuzione
apparecchio da incasso, tecnica a innesto
Messa a terra
Montaggio intermedio
Installazione del quadro di distribuzione
apparecchio da incasso, tecnica a innesto
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
43,2 W
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
300 V AC (tra i contatti ausiliari)
Corrente nominale ammissibile di breve durata (lcw)
12 kA
Grado di protezione
IP20 (tipo di protezione base, nell’area dei dispositivi HMI)
Altro
Altro
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Tensione nominale di isolamento (Ui)
1000 V
Massima frequenza di manovra nominale
50 Hz
Potenza nominale di esercizio in AC-23, 400 V
200 kW
Potenza nominale di esercizio in AC-3, 400 V
0 kW
Posizioni interruttore
I, +, 0
Durata meccanica
15000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
630 A (690 V AC-22/23A, capacità di chiusura e apertura)
630 A (415 V AC-22/23A, capacità di chiusura e apertura)
630 A (415 V AC-22/23A, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP66 (con maniglia per comando rinviato e bloccoporta)
IP20
IP40 (con cornice)
IP20
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Colore maniglia Multiriga
Nero
Durata elettrica
5000 operazioni a 400 V CA-1
2000 operazioni a 690 V CA-3
5000 operazioni a 415 V CA-1
3000 operazioni a 690 V CA-1
3000 operazioni a 400 V CA-3
3000 operazioni a 415 V CA-3
2000 operazioni a 690 V CA-3
5000 operazioni a 415 V CA-1
3000 operazioni a 690 V CA-1
3000 operazioni a 400 V CA-3
3000 operazioni a 415 V CA-3
Funzioni
Sezionatore di potenza/Interruttore generale
sganciatore di tensione opzionale
bloccabile
sganciatore di tensione opzionale
bloccabile
Resistenza agli urti
20 g (semionda 20 ms)
Numero di interruttori
1
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Corrente di cortocircuito condizionale nominale con fusibile di backup
80 kA a 690 V
PN3(N3)-400…630: 630 AgGgL
100 kA a 400/415 V
PN3(N3)-400…630: 630 AgGgL
100 kA a 400/415 V
Corrente di cortocircuito condizionale nominale con fusibile a valle
PN3(N3)-400…630: 630 AgGgL
100 kA a 400/415 V
80 kA a 690 V
100 kA a 400/415 V
80 kA a 690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio per dissipazione specifica (In)
400 A
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
0 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
12 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
12 kA
Potenza di commutazione a 400 V
0 kW
Tipo di maniglia
Leva a bilanciere
Numero di attivazioni all’ora - max
60
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
25 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Fusibili di protezione da cortocircuito - max
630 A gL
Capacità morsetti (busbar in rame)
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
M10 sul collegamento a vite lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (2x) sul morsetto a mantello
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) sul morsetto a tunnel
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in rame)
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2 fori
25 mm² - 120 mm² (2x) sul morsetto a mantello
25 mm² - 120 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 120 mm² (2x) diretto al collegamento posteriore dell'interruttore
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2 fori
25 mm² - 120 mm² (2x) sul morsetto a mantello
25 mm² - 120 mm² (1x) diretto al collegamento posteriore dell'interruttore
35 mm² - 240 mm² (1x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 120 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro fino a 240 mm² in base alla casa produttrice dei cavi.
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente nominale permanente per AC-23, 400V (EF011777) | 0 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 12 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 200 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| larghezza (EF000008) | 230 mm |
| altezza (EF000040) | 346 mm |
| profondità (EF000049) | 260 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| N3-4-400-AVE Y7-110872 110872 IT_110872.pdf | 124 Kbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
