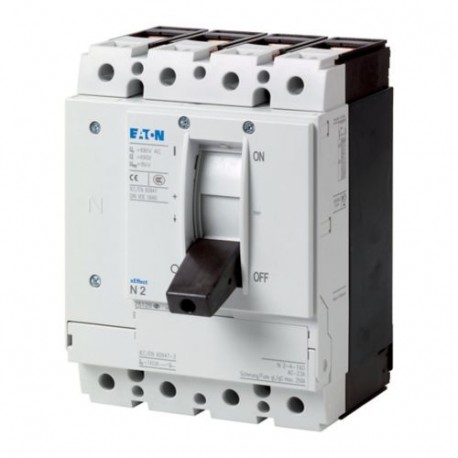

PN2-4-160 266011 Y7-266011 EATON ELECTRIC Sezionatore di potenza 4p, 160A
PN2-4-160
266011
Y7-266011
EATON-MOELLER
Sezionatore di potenza 4p, 160A
Sezionatore interno PN, 4P, 160A
Eaton Moeller series NZM - Molded Case Circuit Breaker. Switch-disconnector 4p, 160A, 2
Interruttore-sezionatore PN.. -.. soddisfano le proprietà di isolamento anche per le reti IT messe a terra. Accessori come i kit di ponticelli, i terminali di collegamento e le maniglie di accoppiamento delle porte girevoli consentono l'installazione individuale in un'ampia varietà di sistemi di distribuzione. Codice PN. Non sono adatti per le funzioni remote. Note: Caratteristiche principali dell'interruttore, incluso l'azionamento positivo secondo IEC/EN 60204 e VDE 0113. Caratteristiche di isolamento secondo IEC/EN 60947-3 e VDE 0660. Coperchio dell'etichetta delle sbarre secondo VDE 0160 parte 100.
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori automatici con custodia modellata NZM
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series NZM sezionatore
Sigla catalogo
266011
EAN
4015082660116
Lunghezza/profondità del prodotto
142 mm
Altezza prodotto
185 mm
Larghezza prodotto
140 mm
Peso prodotto
2.42 kg
Conformità
RoHS conform
Certificazione/i
IEC
IEC/EN 60947
IEC/EN 60947
Codice modello
PN2-4-160
Specifiche del prodotto
Tipo
Sezionatore di potenza
Caratteristiche speciali
Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
160 A
Tensione nominale
690 V - 690 V
Tipo di telaio dell'interruttore automatico di potenza
PN2
Caratteristiche
esecuzione come interruttore principale
Esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore di manutenzione/riparazione
Esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore di manutenzione/riparazione
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Grado di inquinamento
3
Metodo di montaggio
Installazione del quadro di distribuzione
Fisso
Montaggio intermedio
Apparecchio da incasso, tecnica a installazione fissa
Messa a terra
Fisso
Montaggio intermedio
Apparecchio da incasso, tecnica a installazione fissa
Messa a terra
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido ciclico, secondo IEC 60068-2-30
Dissipazione apparecchiature, dipendente da corrente
19,66 W
Isolamento
300 V AC (tra i contatti ausiliari)
500 V AC (tra contatti ausiliari e contatti principali)
500 V AC (tra contatti ausiliari e contatti principali)
Corrente nominale ammissibile di breve durata (lcw)
3,5 kA
Grado di protezione
IP20 (tipo di protezione base, nell'area dei dispositivi HMI)
Altro
Altro
Direzione alimentazione in ingresso
Secondo necessità
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Numero di contatti ausiliari (contatti normalmente aperti)
0
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Tensione nominale di isolamento (Ui)
690 V
Massima frequenza di manovra nominale
50 Hz
Potenza nominale di esercizio in AC-23, 400 V
90 kW
Potenza nominale di esercizio in AC-3, 400 V
0 kW
Posizioni interruttore
I, 0
Durata meccanica
20.000 operazioni
Categoria di sovratensione
III
Corrente nominale di esercizio
160 A (415 V AC-22/23A, capacità di chiusura e apertura)
160 A (690 V AC-22/23A, capacità di chiusura e apertura)
160 A (690 V AC-22/23A, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP20
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
IP40 (con cornice)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Numero di poli
Quattro poli
Capacità morsetti (conduttore in rame)
Max. 10 segmenti da 16 mm x 0,8 mm sul morsetto a mantello
Max. 8 segmenti da 15,5 mm x 0,8 mm (2x) sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Max. 8 segmenti da 15,5 mm x 0,8 mm (2x) sul morsetto a mantello
Min. 2 segmenti di 16 mm x 0,8 mm sul collegamento posteriore (perforato)
Max. 10 segmenti di 24 mm x 0,8 mm sul collegamento posteriore (perforato)
Min. 2 segmenti da 9 mm x 0,8 mm su morsetto a mantello
Colore maniglia Multiriga
Nero
Durata elettrica
4000 operazioni a 690 V CA-3
7500 operazioni a 400 V CA-1
7500 operazioni a 415 V CA-1
5000 operazioni a 690 V CA-1
6000 operazioni a 415 V CA-3
6000 operazioni a 400 V CA-3
7500 operazioni a 400 V CA-1
7500 operazioni a 415 V CA-1
5000 operazioni a 690 V CA-1
6000 operazioni a 415 V CA-3
6000 operazioni a 400 V CA-3
Funzioni
bloccabile
Sezionatore di potenza/Interruttore generale
Sezionatore di potenza/Interruttore generale
Resistenza agli urti
20 g (semionda 20 ms)
Numero di interruttori
1
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Corrente di cortocircuito condizionale nominale con fusibile di backup
80 kA a 690 V
PN2(N2)-160…250: 250 AgGgL
100 kA a 400/415 V
PN2(N2)-160…250: 250 AgGgL
100 kA a 400/415 V
Corrente di cortocircuito condizionale nominale con fusibile a valle
PN2(N2)-160…250: 250 AgGgL
100 kA a 400/415 V
80 kA a 690 V
100 kA a 400/415 V
80 kA a 690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio per dissipazione specifica (In)
160 A
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
0 A
Corrente nominale ammissibile di breve durata (t = 0,3 s)
3.5 kA
Corrente nominale ammissibile di breve durata (t = 1 s)
3.5 kA
Potenza di commutazione a 400 V
0 kW
Tipo di maniglia
Leva a bilanciere
Numero di attivazioni all’ora - max
120
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
5.5 kA
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
6000 V
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
8000 V
Morsetti standard
Morsetto a vite
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Fusibili di protezione da cortocircuito - max
250 A gL
Capacità morsetti (busbar in rame)
M8 sul collegamento a vite lato posteriore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Max. 24 mm x 8 mm diretto al collegamento posteriore dell'interruttore
Min. 16 mm x 5 mm diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in rame)
6 mm² - 16 mm² (2x) sul morsetto a mantello
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² sul morsetto a mantello
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
6 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
10 mm² - 16 mm² (1x) diretto al collegamento posteriore dell'interruttore
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 70 mm² (2x) sul morsetto a mantello
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
25 mm² - 185 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a mantello
25 mm² - 70 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 0 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 0 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 3.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 90 kW |
| potenza di interruzione a 400 V (EF009166) | 0 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 0 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | bilanciere |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP20 |
| larghezza (EF000008) | 140 mm |
| altezza (EF000040) | 185 mm |
| profondità (EF000049) | 142 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PN2-4-160 Y7-266011 266011 ES_107610.pdf | 4 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
