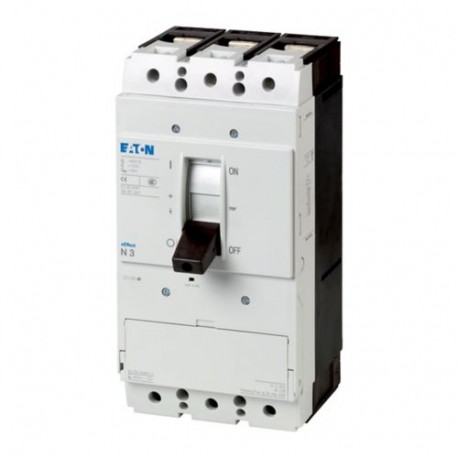

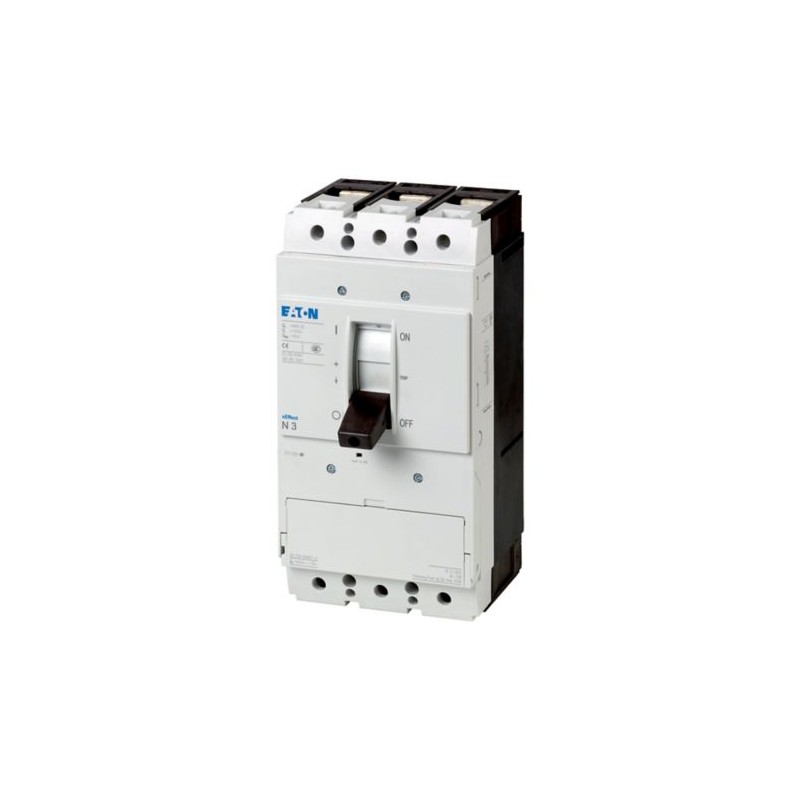

Applicazione
Utilizzo in sistemi di alimentazione non messi a terra a 690 V
Valore nominale intensità di corrente
Tipo di telaio dell'interruttore automatico di potenza
Caratteristiche
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Esecuzione come dispositivo di arresto d’emergenza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Metodo di montaggio
Messa a terra
Fisso
Apparecchio da incasso, tecnica a installazione fissa
Installazione del quadro di distribuzione
Montaggio intermedio
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Dissipazione apparecchiature, dipendente da corrente
Isolamento
500 V AC (tra contatti ausiliari e contatti principali)
300 V AC (tra i contatti ausiliari)
Corrente nominale ammissibile di breve durata (lcw)
Grado di protezione
IP20 (tipo di protezione base, nell'area dei dispositivi HMI)
Altro
Direzione alimentazione in ingresso
Tipo collegamento elettrico del circuito principale
Temperatura ambiente di esercizio - max
Temperatura ambiente di esercizio - min
Temperatura ambiente di stoccaggio - max
Temperatura ambiente di stoccaggio - min
Numero di contatti ausiliari (contatti di commutazione)
Numero di contatti ausiliari (contatti normalmente chiusi)
Numero di contatti ausiliari (contatti normalmente aperti)
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo DIN EN 50274/VDE 0106 parte 110
Tensione nominale di isolamento (Ui)
Massima frequenza di manovra nominale
Potenza nominale di esercizio in AC-23, 400 V
Potenza nominale di esercizio in AC-3, 400 V
Categoria di sovratensione
Corrente nominale di esercizio
630 A (415 V AC-22/23A, capacità di chiusura e apertura)
630 A (690 V AC-22/23A, capacità di chiusura e apertura)
Grado di protezione (IP), parte frontale
IP20
IP40 (con cornice)
IP66 (con maniglia per comando rinviato e bloccoporta)
Grado di protezione (terminazioni)
IP10 (morsetto a tunnel)
IP00 (terminazioni, separatore di fase e morsetto a nastro)
Capacità morsetti (conduttore in rame)
Max. 10 segmenti da 32 mm x 1 mm + 5 segmenti di 32 mm x 1 mm sul collegamento posteriore (perforato)
10 segmenti di 50 mm x 1 mm (2x) sulla prolunga in larghezza lato posteriore
Max. 10 segmenti da 24 mm x 1 mm + 5 segmenti di 24 mm x 1 mm
Min. 6 segmenti di 16 mm x 0,8 mm sul morsetto a mantello
Min. 6 segmenti di 16 mm x 0,8 mm sul collegamento lato posteriore (perforato)
Max. 8 segmenti di 24 mm x 1 mm (2x) sul morsetto a mantello
Colore maniglia Multiriga
Durata elettrica
3000 operazioni a 400 V CA-3
2000 operazioni a 690 V CA-3
3000 operazioni a 690 V CA-1
5000 operazioni a 415 V CA-1
3000 operazioni a 415 V CA-3
5000 operazioni a 400 V CA-1
Funzioni
bloccabile
Sezionatore di potenza/Interruttore generale
Corrente di cortocircuito condizionale nominale (Iq)
Corrente di cortocircuito condizionale nominale con fusibile di backup
PN3(N3)-400…630: 630 AgGgL
100 kA a 400/415 V
80 kA a 690 V
Corrente di cortocircuito condizionale nominale con fusibile a valle
PN3(N3)-400…630: 630 AgGgL
100 kA a 400/415 V
80 kA a 690 V
Tensione nominale di esercizio (Ue), AC - max
Corrente nominale di esercizio per dissipazione specifica (In)
Corrente permanente nominale in AC-21, 400 V
Corrente permanente nominale in AC-23, 400 V
Corrente nominale ammissibile di breve durata (t = 0,3 s)
Corrente nominale ammissibile di breve durata (t = 1 s)
Potenza di commutazione a 400 V
Numero di attivazioni all’ora - max
Capacità di chiusura nominale in cortocircuito Icm a 690 V, 50/60 Hz
Tensione nominale di tenuta ad impulso (Uimp) nei contatti ausiliari
Tensione nominale di tenuta ad impulso (Uimp) nei contatti principali
Morsetti opzionali
Morsetto a mantello. Collegamento sul lato posteriore. Morsetto a tunnel
Fusibili di protezione da cortocircuito - max
Capacità morsetti (busbar in rame)
Max. 30 mm x 10 mm + 30 mm x 5 mm diretto al colleg. lato post. dell'interrutt.
Min. 20 mm x 5 mm diretto al collegamento posteriore dell'interruttore
M10 sul collegamento a vite lato posteriore
Max. 10 mm x 50 mm (2x) sulla prolunga in larghezza lato posteriore
Capacità morsetti (conduttore/cavo pieno in rame)
16 mm² (2x) sul morsetto a mantello
300 mm² (2x) sulla prolunga in larghezza lato posteriore
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo pieno in alluminio)
16 mm² (1x) diretto al collegamento posteriore dell'interruttore
16 mm² (1x) sul morsetto a tunnel
10 mm² - 16 mm² (2x) diretto al collegamento posteriore dell'interruttore
Capacità morsetti (conduttore/cavo a treccia in rame)
25 mm² - 120 mm² (2x) sul morsetto a mantello
25 mm² - 120 mm² (2x) diretto al collegamento posteriore dell'interruttore
50 mm² - 240 mm² (1x) sul morsetto a tunnel a 2 fori
50 mm² - 240 mm² (2x) sul morsetto a tunnel a 2-fori
35 mm² - 240 mm² (1x) sul morsetto a mantello
25 mm² - 120 mm² (1x) diretto al collegamento posteriore dell'interruttore
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro
Capacità morsetti (conduttore/cavo a treccia in alluminio)
25 mm² - 185 mm² (1x) sul morsetto a tunnel a 1 foro fino a 240 mm² in base alla casa produttrice dei cavi.
