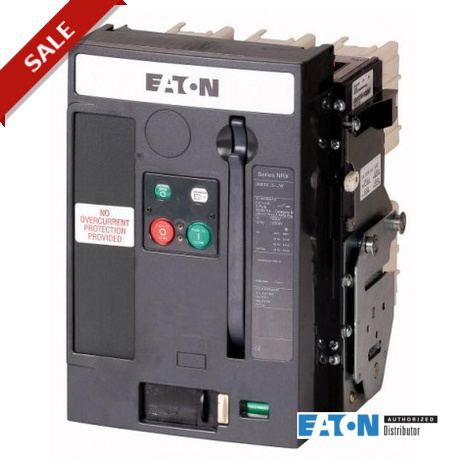

INX16B3-16W 123083 EATON ELECTRIC Sezionatore di potenza 3p, 1600A, AF Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

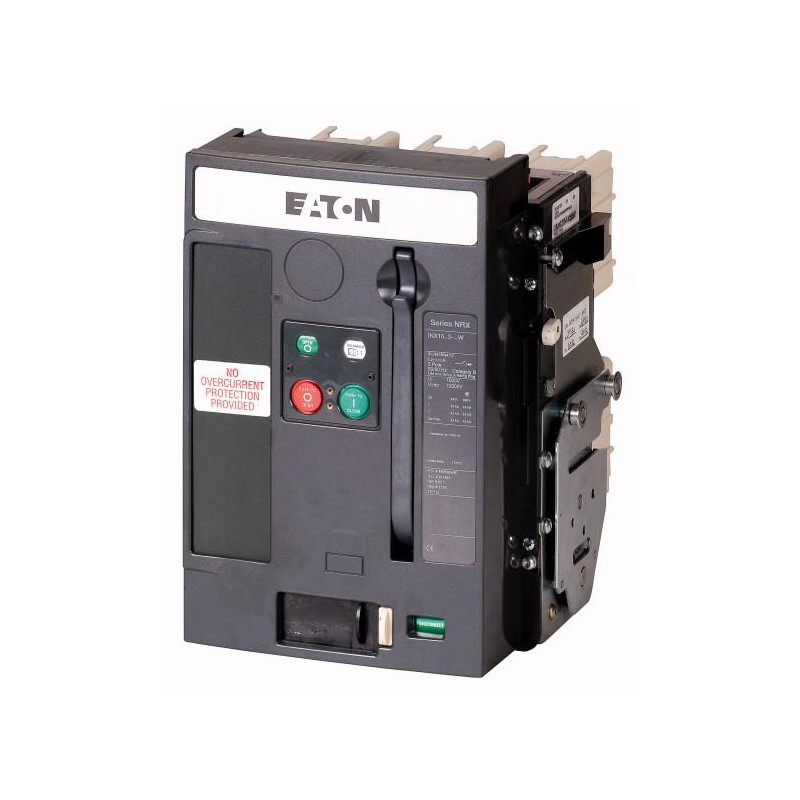

INX16B3-16W 123083 EATON ELECTRIC Sezionatore di potenza 3p, 1600A, AF

INX16B3-16W

123083

EATON-MOELLER

Disponibile Invio oggi

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato. Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.

Sezionatore di potenza 3p, 1600A, AF

Maggiori dettagli


Home > EATON - MOELLER

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è obsoleto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Programma di fornitura
Assortimento
Interruttore aperto/interruttore di potenza
Assortimento
Sezionatore di potenza aperto
Portata
Fino a 4000 A
Funzione di protezione
sezionatore di potenza
Tecnica di installazione
Tecnica di estrazione
Grandezza
INX16
Tecnica di sgancio
senza sganciatore
Norma/Approvazione
IEC
Numero di poli
A 3 poli
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
equipaggiabile successivamente con un'ampia gamma di accessori
Corrente nominale = corrente nominale ininterrotta
In= Iu A 1600
Making capacity Icm to 440 V 50/60 Hz
Icm kA 88
t = 1 s
Icw kA 42
Nota relativa al prodotto

La parte fissa deve essere ordinata separatamente.

Dati tecnici
Generalità
Conformità alle norme
IEC/EN 60947
Temperatura ambiente
Stoccaggio
ϑ °C -40 - +70
Temperatura ambiente
°C -25 - +70
Posizione di montaggio
Categoria d'uso
b
Grado di protezione
IP20, IP55 con calotta di protezione, cornice porta IP41
Senso di alimentazione
A piacere
Circuito principale
Corrente nominale = corrente nominale ininterrotta
In= Iu A 1600
Corrente nominale ininterrotta a 50 ℃
Iu A 1500
Corrente nominale ininterrotta a 60 ℃
Iu A 1400
Corrente nominale ininterrotta a 70 ℃
Iu A 1350
Tensione nominale di tenuta ad impulso
Uimp V AC 12000
Tensione nominale d'impiego
Ue V AC 690
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento
Ui V 1000
Potere d'interruzione
Potere nominale di chiusura sotto corto circuito
Icm
fino a 440 V 50/60 Hz
Icm kA 88
fino a 690 V 50/60 Hz
Icm kA 88
Corrente nominale di breve durata ammissibile 50/60 Hz
Corrente nominale ammissibile di breve durata (t=1s)
Icw kA 42
Tempi di commutazione
Tempo di inserzione tramite bobina di inserzione
ms 25
Tempo di disinserzione totale tramite sganciatore a lancio di corrente
ms 25
Tempo di disinserzione totale tramite sganciatore di minima tensione
ms 50
Durata
Contatto NA
Durata meccanica
Cicli di manovra (ON/OFF) 12500
Durata, meccanica con manutenzione
Cicli di manovra (ON/OFF) 20000
Durata, elettrica
Cicli di manovra (ON/OFF) 10000
Durata, elettrica con manutenzione
Cicli di manovra (ON/OFF) 10000
Massima frequenza di manovra
Manovre/h
Frequenza di manovra massima
Manovre/h 60
Dissipazione con corrente nominale Incon carico simmetrico a 3 fasi
Tecnica estraibile (interruttore con parte fissa)
W 320
Peso
tecnica estraibile
a 3 poli
kg 28
a 4 poli
kg 33
Parte fissa vuota
a 3 poli
kg 28
a 4 polo
kg 33
Sezioni di collegamento
Sbarra in Cu
A incasso fisso
nero
mm 2 x 5 x 100
Tecnica estraibile
nero
mm 2 x 5 x 100
Si tratta in questo caso di valori utilizzati in impianti propri. Tali valori dipendono dalla temperatura presente intorno all'interruttore e sono influenzati dalla temperatura ambiente, dal grado di protezione (IP), dall'altezza di montaggio, dalla compartimentazione ed eventualmente dall'aerazione esterna. A seconda del tipo di impianto può risultare un declassamento che può essere compensato aumentando la sezione. Le prove di riscaldamento condotte nei singoli quadri elettrici forniscono informazioni precise.


Corrente ininterrotta ammessa per interruttori automatici, utilizzati in caso di variazioni di temperatura all'interno degli impianti di comando. Le temperature interne possono essere stimate in base alle norme IEC applicabili.

Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione
In A 1600
Dissipazione dell'apparecchio, in funzione della corrente
Pvid W 320
Temperatura ambiente di servizio min.
°C -25
Temperatura ambiente di servizio max.
°C 70
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento
10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 6.0
Version as main switch
Yes
Version as maintenance-/service switch
No
Version as safety switch
No
Version as emergency stop installation
No
Version as reversing switch
No
Max. rated operation voltage Ue AC
V 690
Rated operating voltage
V 690 - 690
Rated permanent current Iu
A 1600
Rated permanent current at AC-21, 400 V
A 0
Rated operation power at AC-3, 400 V
kW 0
Rated short-time withstand current lcw
kA 42
Rated operation power at AC-23, 400 V
kW 0
Switching power at 400 V
kW 0
Conditioned rated short-circuit current Iq
kA 88
Number of poles
3
Number of auxiliary contacts as normally closed contact
0
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as change-over contact
2
Motor drive optional
Yes
Motor drive integrated
No
Voltage release optional
Yes
Device construction
Built-in device slide-in technique (withdrawable)
Suitable for ground mounting
Yes
Suitable for front mounting 4-hole
No
Suitable for front mounting center
No
Suitable for distribution board installation
Yes
Suitable for intermediate mounting
No
Colour control element
Green
Type of control element
Push button
Interlockable
Yes
Type of electrical connection of main circuit
Rail connection
Degree of protection (IP), front side
IP20
