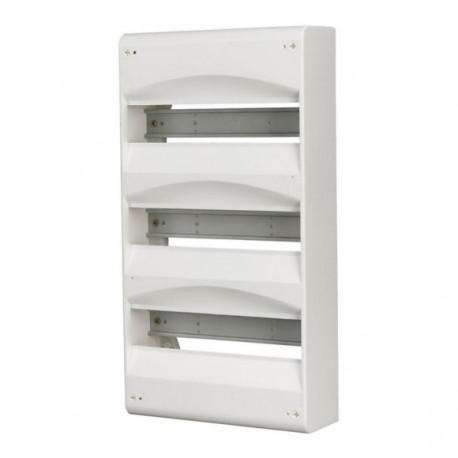

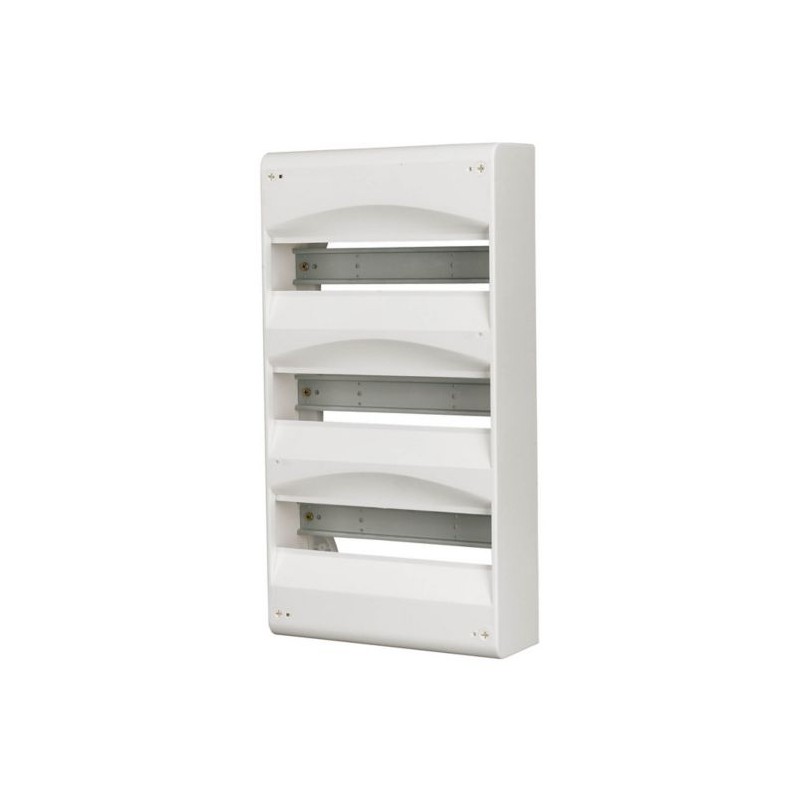

BC-A-3/39-A 101556 Y7-101556 EATON ELECTRIC Quadro di distribuzione con coperchio, 3 file, senza parete retro Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

BC-A-3/39-A 101556 Y7-101556 EATON ELECTRIC Quadro di distribuzione con coperchio, 3 file, senza parete retro

BC-A-3/39-A

101556

Y7-101556

EATON-MOELLER

Quadro di distribuzione con coperchio, 3 file, senza parete retro

Tipo di scatola di alloggiamento, 3 righe, senza parete posteriore

BC-A-3/39-A . Quadro di distribuzione a montaggio superficiale, 3 file, senza parete posteriore, classe 1

Quadro di distribuzione superficiale, 3 file, 39 MU, classe di protezione 1, dotazione: Scatola di plastica, guida DIN, conduttore neutro e morsetto di protezione con supporto morsetti, istruzioni di installazione, foglio stampabile

Maggiori dettagli


sistemi di distribuzione elettrica (inclusi distributori per impianti) > Quadro di distribuzione piccolo

Scatole di distribuzione compatti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $96.96
Prezzo unitario: $96.96
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton xComfort BC version A
Sigla catalogo
101556
EAN
4015081014484
Lunghezza/profondità del prodotto
480 mm
Altezza prodotto
100 mm
Larghezza prodotto
260 mm
Peso prodotto
1.2 kg
Certificazione/i
CE
Codice modello
BC-A-3/39-A

Specifiche del prodotto

10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
650 °C, i requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Non rilevante per installazione interna.
10.2.5 Sollevamento
Non pertinente per custodia senza dispositivi di sollevamento.
10.2.6 Impatto meccanico
IK07
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
IP30
10.4 Distanze d’isolamento superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione da folgorazione
Non pertinente per custodia in materiale isolante.
10.6 Incorporamento di componenti e dispositivi di commutazione
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Ui = 440 V AC
10.9.3 Tensione di tenuta a impulsi
4 kV
10.9.4 Test custodie in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
Materiale custodia
Termoplastico
Altezza incorporata
0 mm
Larghezza interna
234 mm
Profondità interna
46 mm
Diss. calore amb. 35°C Δ T:20°C p. sup. custodia singola a parete(IEC 60890)
18 W
Tipo di chiusura
Altro
Modello coperchio/sportello
Con finestrella
Tipo di coperchio/sportello
Opzionale:
Altro
Numero RAL
9010
Larghezza in base al numero di distanziali modulari
13
Colore
Bianco
Numero di file
3
Grado di protezione
IP30
Metodo di montaggio
barra DIN
A parete
Diss. calore amb. 35°C Δ T:35°C p. sup. custodia singola a parete(IEC 60890)
36 W
Profondità interna
72 mm

ETIM for 101556 Sistemi di distribuzione elettrica (inclusi distributori per impianti) (EC000214)
Caratteristica Valore
modo di montaggio (EF000003) apparente
numero di file (EF000266) 3
numero di unità modulari (EF002950) 13
tipo di copertura (EF000339) opzionale
tipo di coperchio (EF009212) con taglio
tipo di porta (EF004464) altro
coperchio/porta trasparente (EF006244) No
porta di trasmissione del segnale (EF015941) No
con serratura (EF006306) No
tipo di chiusura (EF004462) altro
materiale della scatola (EF001596) materiale sintetico
profondità di montaggio (EF000218) 46 mm
altezza di installazione (EF000332) 0 mm
larghezza di montaggio (EF000846) 234 mm
profondità interna (EF001131) 72 mm
morsetto di messa a terra (EF015776) No
morsettiera a conduttore neutro (EF015777) No
barra DIN (EF001134) Sì
con piastra di montaggio (EF000118) No
possibilità di applicazione (EF001088) No
versione EMC (EF001062) No
colore (EF000007) bianco
numero RAL (EF000116) 9010
grado di protezione (IP) (EF005474) IP30
altezza (EF000040) 100 mm
larghezza (EF000008) 260 mm
profondità (EF000049) 480 mm
