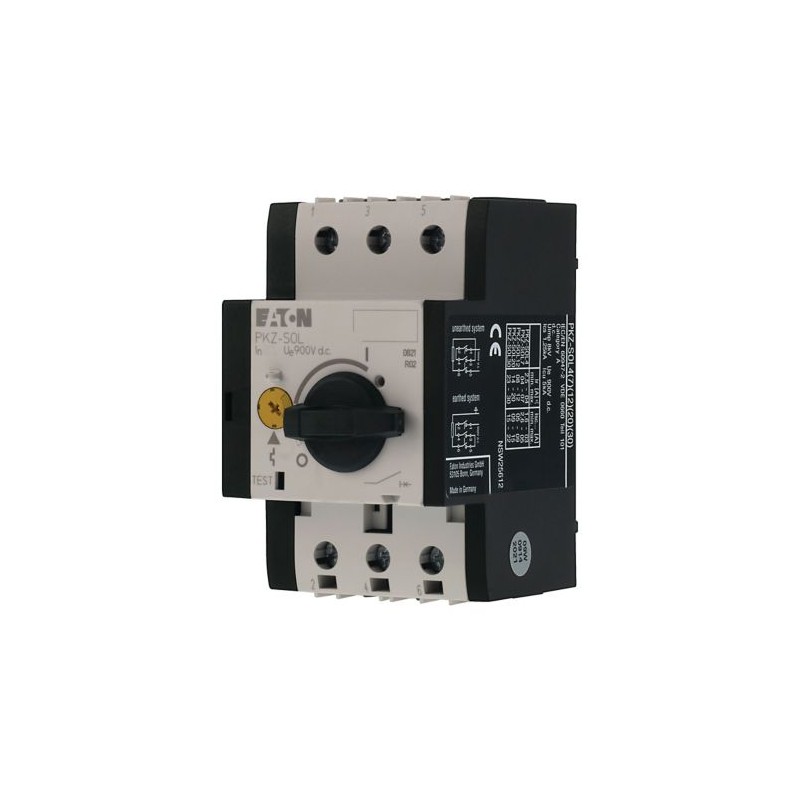

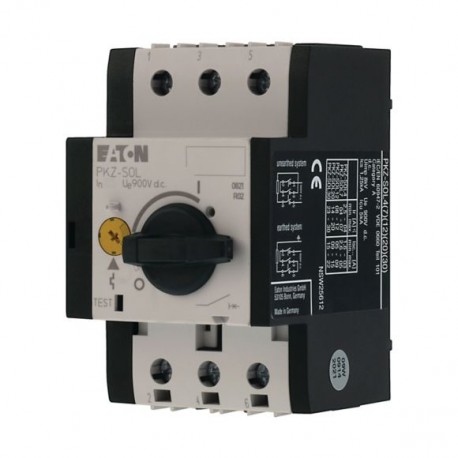

PKZ-SOL12 120937 Y7-120937 EATON ELECTRIC Interruttore automatico di stringa, DC, 2p, 12A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PKZ-SOL12 120937 Y7-120937 EATON ELECTRIC Interruttore automatico di stringa, DC, 2p, 12A

PKZ-SOL12

120937

Y7-120937

EATON-MOELLER

Interruttore automatico di stringa, DC, 2p, 12A

Interruttore fotovoltaico DC a 2 poli 12 A

Eaton Moeller® series PKZ-SOL String circuit-breaker, DC current, 2p, 12A

Gli interruttori automatici PKZ-SOL sono l'alternativa senza fusibili per la protezione dei moduli fotovoltaici dalle correnti di cortocircuito. Grazie al campo di innesco variabile, possono essere regolati in modo ottimale in base all'effettiva corrente di cortocircuito di una fune. Con lo sganciatore di minima tensione ritardato P-SOL-XUV opzionale, è possibile la commutazione a distanza, ad esempio per i vigili del fuoco.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti

Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $109.11
Prezzo unitario: $109.11
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series PKZ-SOL String circuit-breaker
Catalog Number
120937
EAN
4015081187676
Product Length/Depth
93 mm
Product Height
76 mm
Product Width
58 mm
Product Weight
0.308 kg
Certifications
IEC 60947-2
EN 60947-2
IEC/EN 60947‐2
TÜV-certified
Model Code
PKZ-SOL12

Features & Functions

Actuator type
Turn button
Design
Open
Features
Complete device with protection unit
Number of poles
Two-pole

General

Application
Degree of protection
IP20
Mounting Method
DIN rail (top hat rail) mounting optional
Top-hat rail fixing (according to IEC/EN 60715, 35 mm)
Overload release current setting - min
8 A
Overload release current setting - max
12 A
Product category
  • String circuit-breakers
  • Switchgear for photovoltaic systems
Protection class
2
Suitable for
DIN rail (top hat rail) mounting

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Terminal capacities

Terminal capacity (flexible with ferrule)
2 x (1 - 6) mm², ferrule to DIN 46228
1 x (1 - 6) mm², ferrule to DIN 46228
Terminal capacity (solid/stranded AWG)
18 - 14

Electrical rating

Internal resistance
31 mΩ
Rated operational current (Ie)
12 A at AC-21A
Rated operational voltage (Ue) - min
900 V
Rated operational voltage (Ue) - max
900 V
Rated uninterrupted current (Iu)
12 A
Short-circuit current
5 - 9 A, Ics, Admissible short-circuit current for solar modules
Short-circuit release
6 x Ie, Electromagnetic trip block

Contacts

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

Design verification

Equipment heat dissipation, current-dependent Pvid
4.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
1.5 W
Rated operational current for specified heat dissipation (In)
12 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 120937 Apparecchi elettrici a bassa tensione (EC000228)
Caratteristica Valore
corrente permanente nominale Iu (EF001389) 12 A
tensione nominale (EF003977) 900 V
corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) 0 kA
campo di corrente dell'interruttore di sovraccarico (EF002336) 8 A
intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) 0 A
intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) 72 A
potenza dissipata (EF005387) 4.5 W
tipologia costruttiva dell'apparecchio (EF008240) apparecchio da incasso, tecnica a installazione fissa
protezione dalle dispersioni a terra integrata (EF007296) No
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
adatto per montaggio su guida a cappello (EF007250) Sì
montaggio su guida a DIN opzionale (EF008904) Sì
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, invertitori (EF003531) 0
con segnalatore di intervento presente (EF007006) No
con sganciatore di minima tensione integrato (EF001390) No
numero di poli (EF001391) 2
posizione del collegamento per circuito elettrico principale (EF006671) altro
tipo di elemento di azionamento (EF006976) manopola rotativa
apparecchio completo con unità di sicurezza (EF008906) Sì
azionamento a motore integrato (EF006697) No
azionamento a motore opzionale (EF007386) No
grado di protezione (IP) (EF005474) IP20
