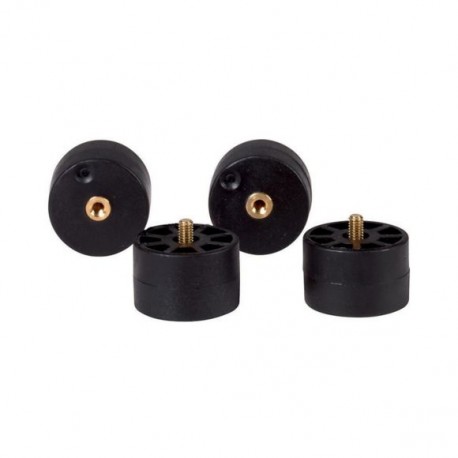

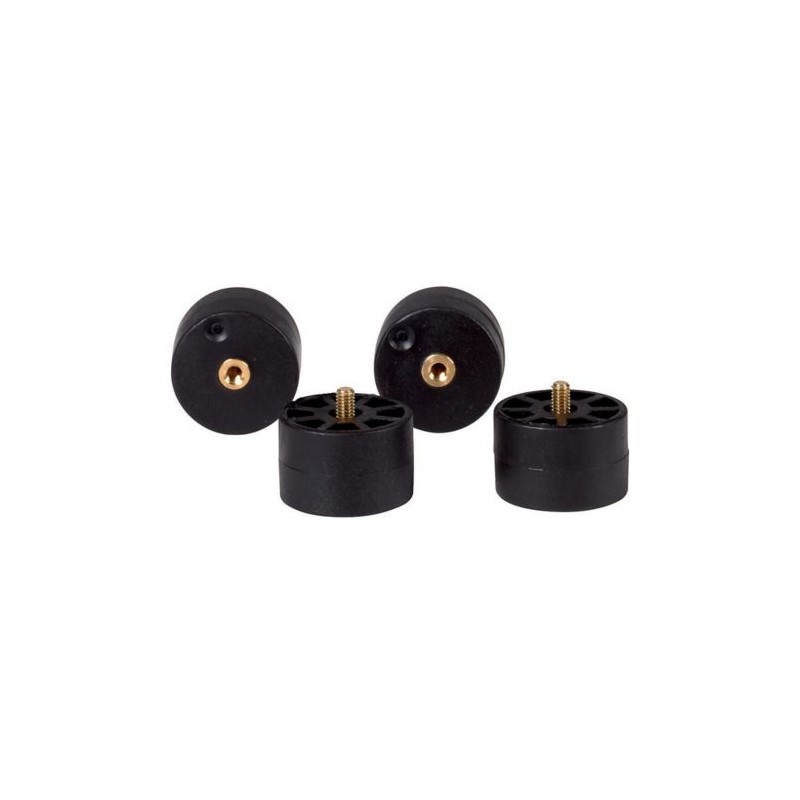

NZM3-XAB 260211 0004358814 EATON ELECTRIC Supporto distanziatore, grandezza 3
NZM3-XAB
260211
0004358814
EATON-MOELLER
Supporto distanziatore, grandezza 3
tecnica di fissaggio > Manicotto distanziale
Accessori NZM
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Supporto distanziatore, grandezza 3
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: permette un posizionamento rapido ed economico di interruttori di varie grandezze, con/senza maniglia rotativa o comando a distanza alla stessa profondità anteriore. Utilizzabile per: NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4), N(S)4(-4)
Programma di fornitura
Assortimento
Accessori
accessori
Distanziatori
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM3/4
Descrizione
Permette un posizionamento rapido ed economico di interruttori di varie grandezze, con/senza maniglia rotativa o comando a distanza alla stessa profondità anteriore.
utilizzo con
NZM3(-4)
PN3(-4), N(S)3(-4)
NZM4(-4)
N(S)4(-4)
PN3(-4), N(S)3(-4)
NZM4(-4)
N(S)4(-4)
Note
Profondità passo 17.5 mm, filettatura M5
Un kit comprende 4 pezzi distanziatore
NZM3, NZM4: 1 pezzo per ogni vite di fissaggio
Sono comprese 4 viti di fissaggio per ogni interruttore
Verifiche di progetto secondo IEC/EN 61439
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Fasteners (EG000049) / Distanziale (EC002334)
Elementi Per Macchinari, Materiali Di Fissaggio / Perno, copiglia, cuneo / Boccola / Boccola distanziale (ecl@ss13-23-10-06-01 [AAW986019])
Materiale
Plastica
Qualità del materiale
Poliammide
Protezione della superficie
Altro
Diametro interno
0 mm
Diametro esterno
mm
Lunghezza
17.5 mm
Approvazioni
Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| NZM3-XAB 0004358814 260211 IT_260211.pdf | 110 Kbytes |
 |
