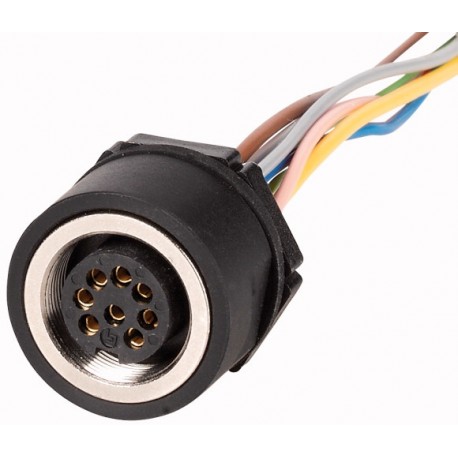

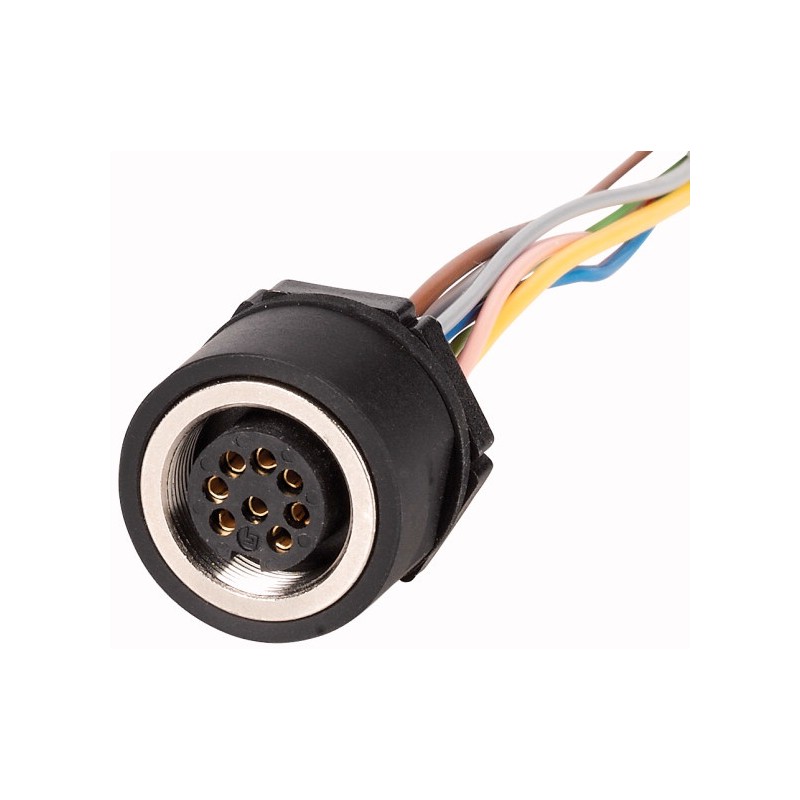

SWD4-SF8-20 116031 EATON ELECTRIC Foro passante, SmartWire-DT, connettore, M20, per connettore SWD4-SM8 per .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SWD4-SF8-20 116031 EATON ELECTRIC Foro passante, SmartWire-DT, connettore, M20, per connettore SWD4-SM8 per ..

SWD4-SF8-20

116031

EATON-MOELLER

Foro passante, SmartWire-DT, connettore, M20, per connettore SWD4-SM8 per cavo a sezione circolare

passanti SWDT; Connettore femmina M20; 8 poli; Cavo da 0,15 m

Maggiori dettagli


sistemi di controllo industriali (PLC) > accessori per controlli

Smartwire Darwin

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Foro passante, SmartWire-DT, connettore, M20, per connettore SWD4-SM8 per cavo a sezione circolare
Foro passante per installazione in custodia per custodie M22-I…, connettore 8 poli per collegamento a SWD4-SM8-67(W), grado di protezione custodia IP67 8 cavi preconfezionati per collegamento a circuito stampato M22-SWD-I...

Programma di fornitura

Funzione base accessori
Foro passante
Assortimento
Accessori SmartWire-DT
Grado di protezione
IP20
Lunghezza
0.15 m
utilizzo con
M22-SWD…

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Dimensioni (B x H x P)
24 x 26 x 162 mm
Peso
0.02 kg
Posizione di montaggio
facoltativa
Nota per la dissipazione
non rilevante
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Temperatura ambiente
Idoneità ai climi
Caldo secco secondo IEC 60068-2-2
Caldo umido in base a EN 60068-2-3
Pressione atmosferica (esercizio)
795 - 1080 hPa
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio / trasporto [ϑ]
-40 - +70 °C
Temperatura ambienteUmidità dell'aria relativaCondensa
Eliminazione della condensa con misure idonee
Temperatura ambienteUmidità dell'aria relativaUmidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Possibilità di collegamento
Collegamento 1
SWD-IN: 8 cavi
Collegamento 2
Connettore femmina M20, 8 poli
Numero di cicli di innesto
≥ 500

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / accessori per comandi (EC002584)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / Programmable logic control (SPS, accessories) ([email protected] [AFR333003])
tipo di accessori elettrici
connettore
tipo di accessori meccanici
altri

Approvazioni

UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
2324643
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Dimensioni

2723DIM-14
Foro passante boccola

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf 26 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SWD4-SF8-20 116031 IT_116031.pdf 193 Kbytes SWD4-SF8-20 116031 IT_116031.pdf
