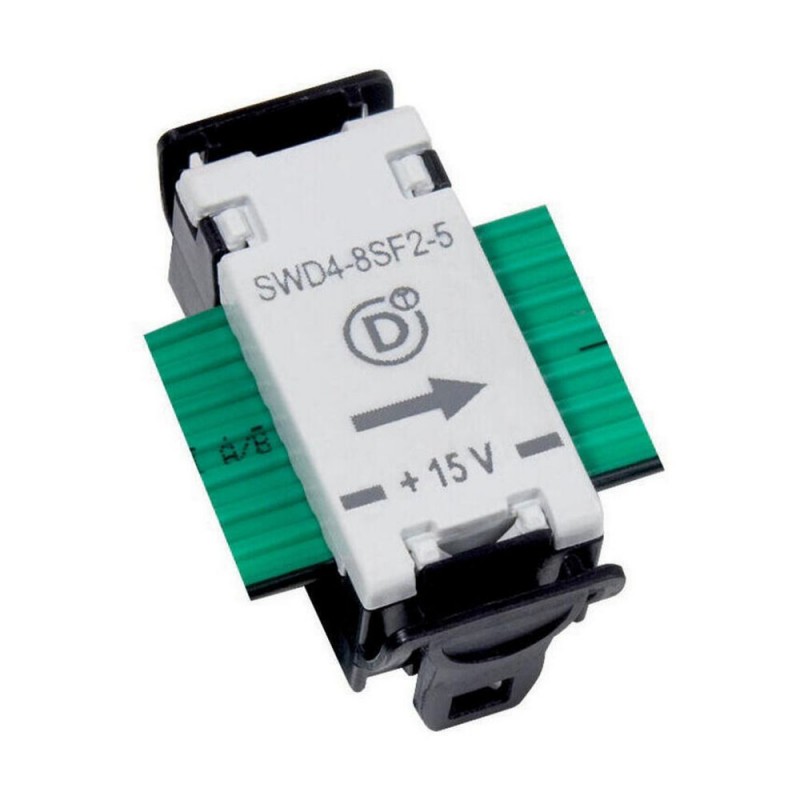

SWD4-8SF2-5 116022 Y7-116022 EATON ELECTRIC Presa dell'apparecchio, SmartWire-DT, su cavo piatto per il coll.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SWD4-8SF2-5 116022 Y7-116022 EATON ELECTRIC Presa dell'apparecchio, SmartWire-DT, su cavo piatto per il coll..

SWD4-8SF2-5

116022

Y7-116022

EATON-MOELLER

10

Presa dell'apparecchio, SmartWire-DT, su cavo piatto per il collegamento degli utenti SWD

Connettore SWDT per il collegamento di moduli intermedi

La spina del dispositivo esterno, a 8 poli, può essere inserita in qualsiasi punto arbitrario del cavo piatto. Gli elementi funzionali di molte schede SmartWire-DT possono essere inseriti nella presa del dispositivo esterno.

Maggiori dettagli


sistemi di controllo industriali (PLC) > accessori per controlli

Smartwire Darwin

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $100.71
Prezzo unitario: $10.07
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


Presa dell'apparecchio, SmartWire-DT, su cavo piatto per il collegamento degli utenti SWD
Presa dell'apparecchio, a 8 poli può essere applicato in un punto qualsiasi del cavo piatto. Alla presa dell'apparecchio possono essere inseriti gli elementi funzionali di moduli SWD.

Programma di fornitura

Assortimento
Accessori SmartWire-DT
Sotto gamma
Connettori e allacciamenti a spina SWD
Funzione di base
Connettore/boccola
Assortimento
Accessori
Funzione base accessori
Allacciamento a spina
Funzione
per il collegamento del cavo piatto all'utente SmartWire-DT nel quadro elettrico
Descrizione
Presa dell'apparecchio SWD a 8 poli che può essere applicata in un punto qualsiasi del cavo piatto.
Alla presa dell'apparecchio possono essere inseriti gli elementi funzionali di moduli SWD nel quadro elettrico.
Collegamento a SmartWire-DT
sì
utilizzo con
EU5E-SWD…
M22-SWD…

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
Dimensioni (B x H x P)
15 x 36,5 x 17,5 mm
Peso
0.01 kg
Posizione di montaggio
facoltativa
Dissipazione [P]
0 W
Nota per la dissipazione
non rilevante
Condizioni ambientali meccaniche
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mmOscillazioni ad ampiezza costante 0,15 mm max.
8.4 Hz
Vibrazioni (IEC/EN 61131-2:2008)Ampiezza costante 3,5 mmampiezza costante min. 0,15 mm
5 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 gAccelerazione costante 1 g max.
150 Hz
Vibrazioni (IEC/EN 61131-2:2008)Accelerazione costante 1 gAccelerazione costante 1 g min.
8.4 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
9 Urti
Temperatura ambiente
Idoneità ai climi
Caldo secco secondo IEC 60068-2-2
Caldo umido in base a EN 60068-2-3
Pressione atmosferica (esercizio)
795 - 1080 hPa
Temperatura ambienteFunzionamento [ϑ]
-25 - +55 °C
Temperatura ambienteStoccaggio / trasporto [ϑ]
-40 - +70 °C
Temperatura ambienteUmidità dell'aria relativaCondensa
Eliminazione della condensa con misure idonee
Temperatura ambienteUmidità dell'aria relativaUmidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Possibilità di collegamento
Collegamento 1
Connettore femmina, 8 poli
Numero di cicli di innesto
≥ 200

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Grado di protezione
IP20
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Programmable logic controllers PLC (EG000024) / Accessori per controlli (EC002584)
Electric engineering, automation, process control engineering / Display and control component / Panel (HMI) / Panel (HMI, accessories) (ecl@ss13-27-33-02-92 [AFX005008])
Tipo di accessori elettrici
Connettore
Tipo di accessori meccanici
Altro
Accessorio
Si
Parte di ricambio
No

Approvazioni

UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
2324643
CSA Class No.
3211-07
North America Certification
UL listed, CSA certified
Specially designed for North America
No

ETIM for 116022 Controllori logici programmabili (PLC) (EC002584)
Caratteristica Valore
tipo di accessori/pezzi di ricambio elettrici (EF005722) spina
tipo di accessori/pezzi di ricambio meccanici (EF005994) altro
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf 26 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SWD4-8SF2-5 Y7-116022 116022 IT_116022.pdf 113 Kbytes SWD4-8SF2-5 Y7-116022 116022 IT_116022.pdf
