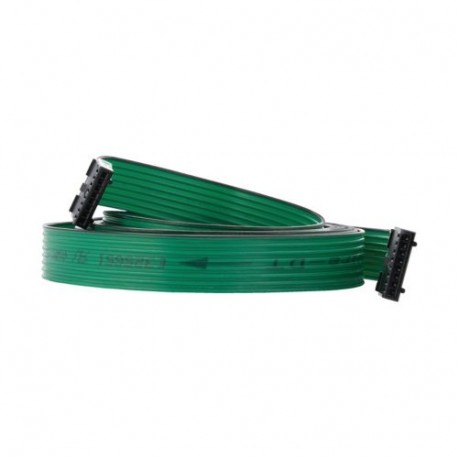

SWD4-3LF8-24-2S 116027 Y7-116027 EATON ELECTRIC Conduttore piatto, SmartWire-DT, 3m, a 8 poli, preconfeziona..
SWD4-3LF8-24-2S
116027
Y7-116027
EATON-MOELLER
Conduttore piatto, SmartWire-DT, 3m, a 8 poli, preconfezionato con 2 connettori piatti SWD4-8MF2
Cavo piatto prefabbricato SWDT 3m a 8 poli con 2 connettori SWD4-8MF2
Eaton SWD4 Flat cable, SmartWire-DT, 3 m, 8-Pole, prefabricated with 2 blade terminals SWD4-8MF2
Cavo piatto SmartWire-DT per il collegamento dei partecipanti SmartWire-DT all'interno del pannello di controllo, 3 m, 8 poli, prefabbricato con 2 terminali blade SWD4-8MF2
cavi/conduttori > cavo dati e comunicazione
Smartwire Darwin
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton SWD4 Accessory Flat cable
Catalog Number
116027
EAN
4015081157679
Product Length/Depth
90 mm
Product Height
22 mm
Product Width
90 mm
Product Weight
0.11 kg
Certifications
UL
UL File No.: E29184
UL Category Control No.: NKCR
CSA File No.: 2324643
CSA Class No.: 3211-07
CSA
UL File No.: E29184
UL Category Control No.: NKCR
CSA File No.: 2324643
CSA Class No.: 3211-07
CSA
Model Code
SWD4-3LF8-24-2S
Caratteristiche & Funzioni
Fitted with:
2 blade terminals SWD4-8MF2
Functions
For connecting the SmartWire-DT modules within the control panel
Informazioni generali
Cable length
3 m
Number of Poles
Eight-pole
Outer diameter - approximate
17.5 mm
Outer sheath material
Polyvinyl chloride (PVC)
Permitted bending radius, moving application with forced guidance - min
15 mm
Product category
SmartWire-DT accessories
Suitable as
Signaling cable
Condizioni ambientali e climatiche
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
55 °C
Sicurezza
Flame retardant
In accordance with EN 60332-1-2
Verifica di progetto
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
| Caratteristica | Valore |
|---|---|
| tipo di cavo (EF000081) | altro |
| duplex (EF023003) | No |
| materiale del conduttore (EF001622) | altro |
| superficie del conduttore (EF010804) | stagnato |
| diametro del conduttore (EF001621) | 1.35 mm |
| sezione nominale del conduttore (EF000060) | 0.23 mm² |
| dimensione AWG (EF011789) | 24 |
| classe del conduttore (EF001632) | cl. 2 = multifilare |
| numero di fili (EF001792) | 8 |
| numero di elementi del trefolo (EF001688) | 0 |
| elemento ritorto (EF001617) | no |
| materiale isolante del conduttore (EF000061) | cloruro di polivinile (PVC) |
| specificazione dell'isolamento dei fili (EF011805) | altro |
| marcatura di filo secondo HD 308 S2 (EF013766) | No |
| marcatura filo (EF000067) | colore |
| schermatura tramite elemento ritorto (EF001623) | senza |
| ritorcitura (EF003802) | altro |
| schermatura su ritorcitura (EF001624) | senza |
| resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) | No |
| resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) | No |
| adatto per posa nel terreno (EF003689) | No |
| tipo di installazione interrata autorizzato (EF015176) | altro |
| rivestimento protettivo (EF001691) | altro |
| materiale del rivestimento (EF001625) | cloruro di polivinile (PVC) |
| specificazione del materiale di rivestimento (EF011806) | altro |
| colore della guaina (EF001618) | verde |
| numero di strati di guaina (EF016997) | 0 |
| armatura/ferratura (EF001683) | senza |
| materiale di rinforzo (EF013440) | altro |
| geometria di cavo (EF013532) | piatto |
| ritardante di fiamma secondo IEC 60332-1-2 (EF016492) | No |
| ritardante di fiamma secondo IEC 60332-3-21 (Cat A F / R) (EF016493) | No |
| ritardante di fiamma secondo IEC 60332-3-22 (Cat A) (EF016494) | No |
| ritardante di fiamma secondo IEC 60332-3-23 (Cat B) (EF016495) | No |
| ritardante di fiamma secondo IEC 60332-3-24 (Cat C) (EF016496) | No |
| ritardante di fiamma secondo IEC 60332-3-25 (Cat D) (EF016497) | No |
| senza fumo secondo IEC 61034-2 (EF003799) | No |
| senza alogeno secondo IEC 60754-1 (EF016498) | No |
| senza alogeni secondo IEC 60754-2 (EF003792) | No |
| senza alogeno secondo IEC 60754-3 (EF016500) | No |
| reazione al fuoco secondo EN 13501-6: classe (EF011577) | senza |
| reazione al fuoco secondo EN 13501-6: sviluppo di fumo (EF011578) | senza |
| reazione al fuoco secondo EN 13501-6: gocce/particelle infiammate (EF011579) | senza |
| reazione al fuoco secondo EN 13501-6: acidità (EF011580) | senza |
| mantenimento di funzione secondo IEC 60331-23 (EF016619) | No |
| resistente all'olio secondo EN IEC 60811-404 (EF009770) | No |
| diametro esterno circa (EF003921) | 17.5 mm |
| raggio di curvatura min. consentito, utilizzo flessibile con guida (EF011801) | 15 mm |
| raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) | 15 mm |
| raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) | 7.5 mm |
| temperatura esterna cavo ammiss., in movimento (EF001685) | -10 °C |
| temperatura esterna cavo ammiss., posa fissa (EF001686) | -30 °C |
| categoria (EF001619) | altro |
| valore NPV (EF008387) | 66.7 % |
| certificato per uso nautico (EF013772) | No |
| adatto come cavo telefonico (EF013768) | No |
| adatto come cavo dati per computer (EF013769) | No |
| adatto come cavo di segnale (EF013770) | Sì |
| può essere utilizzato come cavo di allarme di sicurezza (EF017089) | No |
| filo di drenaggio (EF001029) | No |
| con fune di strappo (EF017088) | No |
| larghezza della linea circa (EF003796) | 17.5 mm |
| altezza della linea circa (EF003797) | 22 mm |
| resistenza d'onda (EF001628) | 100 Ohm |
| resistenza a trazione max. durante l'installazione (EF013801) | 0.0115 kN |
| tensione nominale U (EF001615) | 24 V |
| con protezione contro i roditori (EF007960) | No |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON PRODUCT CATALOGUE SMART WIRE EN.pdf | 26 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| SWD4-3LF8-24-2S Y7-116027 116027 ES_174753.pdf | 3 Mbytes |
|
