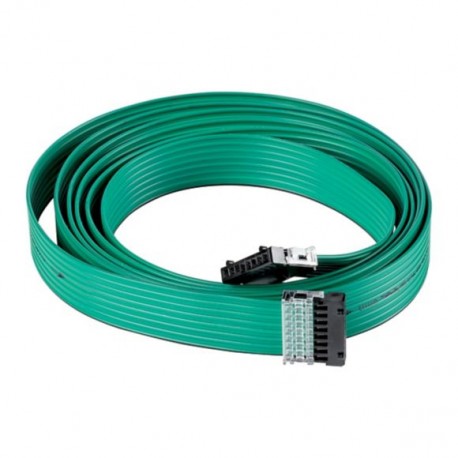

SWD4-10LF8-24-2S 116029 Y7-116029 EATON ELECTRIC Conduttore piatto, SmartWire-DT, 10m, a 8 poli, preconfezio.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SWD4-10LF8-24-2S 116029 Y7-116029 EATON ELECTRIC Conduttore piatto, SmartWire-DT, 10m, a 8 poli, preconfezio..

SWD4-10LF8-24-2S

116029

Y7-116029

EATON-MOELLER

Conduttore piatto, SmartWire-DT, 10m, a 8 poli, preconfezionato con 2 connettori piatti SWD4-8MF2

SWDT 10m cavo piatto prefabbricato a 8 poli con 2 connettori SWD4-8MF2

Eaton SWD4 Flat cable, SmartWire-DT, 10 m, 8-Pole, prefabricated with 2 blade terminals SWD4-8MF2

Cavo piatto SmartWire-DT per il collegamento dei partecipanti SmartWire-DT all'interno del pannello di controllo, 10 m, 8 poli, prefabbricato con 2 terminali blade SWD4-8MF2

Maggiori dettagli


cavi/conduttori > cavo dati e comunicazione

Smartwire Darwin

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $61.76
Prezzo unitario: $61.76
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton SWD4 Accessory Flat cable
Catalog Number
116029
EAN
4015081157693
Product Length/Depth
130 mm
Product Height
22 mm
Product Width
130 mm
Product Weight
0.345 kg
Certifications
CSA Class No.: 3211-07
UL
UL Category Control No.: NKCR
CSA
UL File No.: E29184
CSA File No.: 2324643
Model Code
SWD4-10LF8-24-2S

Specifiche del prodotto

Number of Poles
Eight-pole
Suitable as
Signaling cable
Features
Longitudinal water blocking cable
UV resistant
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Cable type
Other
Fitted with:
2 blade terminals SWD4-8MF2
Conductor category
Class 2 = stranded
Cable category
Other
Reaction-to-fire class (EN 13501-6)
None
Specification material outer sheath
Other
Stranding
Bundle
Stranding element
Pairs
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Nominal cross section (conductor)
0.23 mm²
Number of cores
8
Number of stranding elements
0
NVP value
66.7 %
Outer diameter - approximate
17.5 mm
Permitted bending radius, moving application with forced guidance - min
15 mm
Permitted bending radius, moving application with free movement - min
15 mm
Permitted bending radius, stationary application/permanent installation - min
7.5 mm
Permitted temperature of outer cable (assembled) without vibration - max
105 °C
Permitted temperature of outer cable (assembled) without vibration - min
-30 °C
Permitted temperature of outer cable (assembling/handling) - max
105 °C
Permitted temperature of outer cable (assembling/handling) - min
-10 °C
Circuit integrity
None
Approved type of underground installation
Other
Material reinforcement
Other
Armouring/reinforcement
None
Cable geometry
Flat
Conductor material
Other
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Product category
SmartWire-DT accessories
Conductor diameter
1.35 mm
AWG-size
24
Cable length
10 m
Conductor surface
Tinned
Core identification
Colour
Core insulation material
Polyvinyl chloride (PVC)
Other
Euro class acidity (EN 13501-6)
None
Euro class flaming droplets/particles (EN 13501-6)
None
Flame retardant
In accordance with EN 60332-1-2
Outer sheath color
Green
Outer sheath material
Polyvinyl chloride (PVC)
Protective sheath material
Other
Screen over stranding
None
Screen over stranding element
Foil
Smoke development class (EN 13501-6)
None
Functions
For connecting the SmartWire-DT modules within the control panel
Nominal voltage U
24 V
Characteristic impedance
100 Ω
Rolled out cable width
17.5 mm
Tensile strength during installation - max
11.5 N
Number of sheath layers
0
Weight per kilometer
34.5 kg/km

ETIM for 116029 Cavi/conduttori (EC003249)
Caratteristica Valore
tipo di cavo (EF000081) altro
duplex (EF023003) No
materiale del conduttore (EF001622) altro
superficie del conduttore (EF010804) stagnato
diametro del conduttore (EF001621) 1.35 mm
sezione nominale del conduttore (EF000060) 0.23 mm²
dimensione AWG (EF011789) 24
classe del conduttore (EF001632) cl. 2 = multifilare
numero di fili (EF001792) 8
numero di elementi del trefolo (EF001688) 0
elemento ritorto (EF001617) coppie
materiale isolante del conduttore (EF000061) cloruro di polivinile (PVC)
specificazione dell'isolamento dei fili (EF011805) altro
marcatura di filo secondo HD 308 S2 (EF013766) No
marcatura filo (EF000067) colore
schermatura tramite elemento ritorto (EF001623) pellicola
ritorcitura (EF003802) fascio
schermatura su ritorcitura (EF001624) senza
resistenza alla penetrazione longitudinale dell'acqua nel cavo (EF011011) Sì
resistenza alla penetrazione trasversale dell'acqua nel cavo (EF011012) No
adatto per posa nel terreno (EF003689) No
tipo di installazione interrata autorizzato (EF015176) altro
rivestimento protettivo (EF001691) altro
materiale del rivestimento (EF001625) cloruro di polivinile (PVC)
specificazione del materiale di rivestimento (EF011806) altro
colore della guaina (EF001618) verde
numero di strati di guaina (EF016997) 0
armatura/ferratura (EF001683) senza
materiale di rinforzo (EF013440) altro
geometria di cavo (EF013532) piatto
ritardante di fiamma secondo IEC 60332-1-2 (EF016492) No
ritardante di fiamma secondo IEC 60332-3-21 (Cat A F / R) (EF016493) No
ritardante di fiamma secondo IEC 60332-3-22 (Cat A) (EF016494) No
ritardante di fiamma secondo IEC 60332-3-23 (Cat B) (EF016495) No
ritardante di fiamma secondo IEC 60332-3-24 (Cat C) (EF016496) No
ritardante di fiamma secondo IEC 60332-3-25 (Cat D) (EF016497) No
senza fumo secondo IEC 61034-2 (EF003799) No
senza alogeno secondo IEC 60754-1 (EF016498) No
senza alogeni secondo IEC 60754-2 (EF003792) No
senza alogeno secondo IEC 60754-3 (EF016500) No
reazione al fuoco secondo EN 13501-6: classe (EF011577) senza
reazione al fuoco secondo EN 13501-6: sviluppo di fumo (EF011578) senza
reazione al fuoco secondo EN 13501-6: gocce/particelle infiammate (EF011579) senza
reazione al fuoco secondo EN 13501-6: acidità (EF011580) senza
mantenimento di funzione secondo IEC 60331-23 (EF016619) No
resistente all'olio secondo EN IEC 60811-404 (EF009770) No
diametro esterno circa (EF003921) 17.5 mm
raggio di curvatura min. consentito, utilizzo flessibile con guida (EF011801) 15 mm
raggio di curvatura min. consentito, utilizzo flessibile/libertà di movimento (EF011802) 15 mm
raggio di curvatura min. consentito, utilizzo stazionario/posa fissa (EF011803) 7.5 mm
temperatura esterna cavo ammiss., in movimento (EF001685) -10 °C
temperatura esterna cavo ammiss., posa fissa (EF001686) -30 °C
categoria (EF001619) altro
valore NPV (EF008387) 66.7 %
certificato per uso nautico (EF013772) No
adatto come cavo telefonico (EF013768) No
adatto come cavo dati per computer (EF013769) No
adatto come cavo di segnale (EF013770) Sì
può essere utilizzato come cavo di allarme di sicurezza (EF017089) No
filo di drenaggio (EF001029) No
con fune di strappo (EF017088) No
larghezza della linea circa (EF003796) 17.5 mm
altezza della linea circa (EF003797) 22 mm
resistenza d'onda (EF001628) 100 Ohm
resistenza a trazione max. durante l'installazione (EF013801) 0.0115 kN
tensione nominale U (EF001615) 24 V
con protezione contro i roditori (EF007960) No
Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) No
Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) No
