Q18LWK3R2-RT/WB 072344 Q18LWK3R2-RT-WB EATON ELECTRIC Selettore luminoso, 3 posizioni, rosso, permanente, +l..

Q18LWK3R2-RT/WB

072344

Q18LWK3R2-RT-WB

EATON-MOELLER

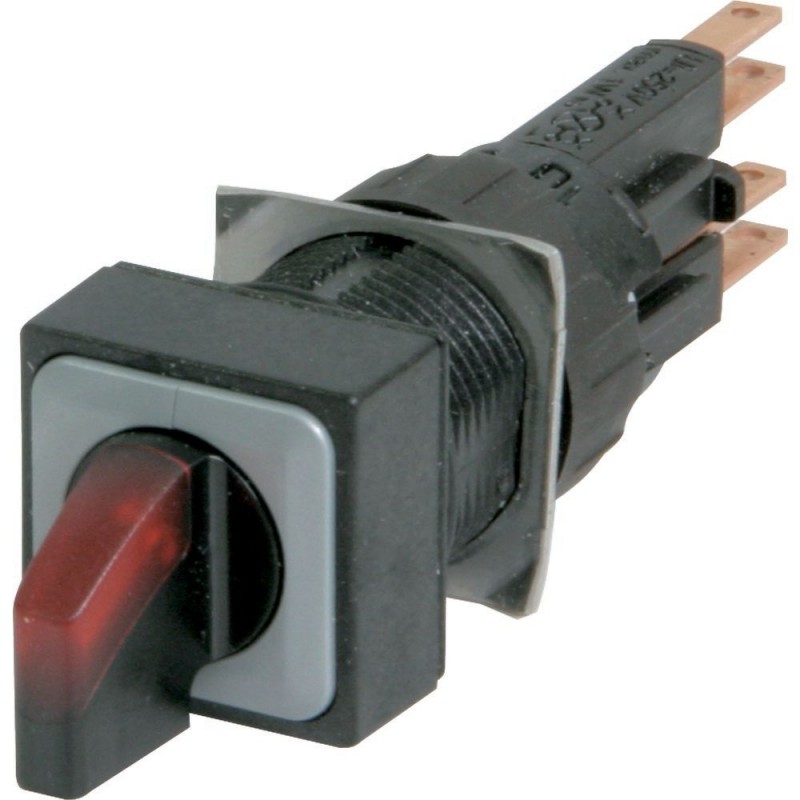

Selettore luminoso, 3 posizioni, rosso, permanente, +lampada a filamento 24V

Selettore luce. 16 mm. 18x18 mm. 3 posizioni. Ad incastro. Rosso. Con lampada a incandescenza. 24 V c.a./c.c.

Attuatore selettore illuminato, Gamma prodotti: RMQ16, Unità singola, Design: Con impugnatura per il pollice, permanente/momentaneo, con linguetta antirotazione VS, Con lampadina a filamento, 24 V, 3 posizioni, Colore Impugnatura per il pollice: rosso, Grado di protezione: IP65, Connessione SmartWire-DT: no, Dimensioni frontali: 18 × 18 mm, Grado di protezione: IP65

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Switch da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Selettore luminoso, 3 posizioni, rosso, permanente, +lampada a filamento 24V
Selettore luminoso, Assortimento: RMQ16, Apparecchio singolo, Forma costruttiva: con maniglia, permanente/ad impulso, Incluso anello di protezione VS, Con lampada a filamento, 24V, 3 posizioni, Colore Maniglia: Rossa, Grado di protezione: IP65, Collegamento a SmartWire-DT: no, Dimensioni frontali: 18 x 18 mm, Grado di protezione: IP65

Programma di fornitura

Assortimento
RMQ16
Funzione di base
Selettori luminosi
Apparecchio singolo/apparecchio completo
Apparecchio singolo
Forma costruttiva
con maniglia
permanente/ad impulso
Funzione: [= ad impulso]
45°45°
Descrizione
Incluso anello di protezione VS
Con lampada a filamento, 24V
3 posizioni
Colore
Maniglia
Rossa
116C061
Grado di protezione
IP65
Collegamento a SmartWire-DT
no
Dimensioni frontali
18 x 18 mm

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947, VDE 0660
Durata meccanica [Manovre]
>3 x 106
Frequenza di manovra [man/h]
≦ 1800
Momento torcente dell'azionamento
≦ 0.2 Nm
Grado di protezione IEC/EN 60529
IP65
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-78
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Posizione di montaggio
facoltativa
Resistenza agli urti
> 40
secondo IEC 60068-2-27
Durata dell'urto 11 ms
semionda g
Sezioni di collegamento
0,5 - 1,0 mm2
Connettore Faston
2.8 x 0.8 mm secondo DIN 46244
Connettore Faston
2.8 x 0.8 mm secondo DIN 46247 e IEC 60760
Contatti relè
Tensione nominale di tenuta ad impulso [Uimp]
800 V AC
Tensione nominale di isolamento [Ui]
250 V
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di impiego [Ue]
24 V AC
Sicurezza contro false manovrea 24 V DC/5 mA [HF]
< 10-7, < 1 interruzione su 107 manovreFrequenza d'errore
Sicurezza contro false manovrea 5 V DC/1 mA [HF]
< 5 x 10-6 (1 interruzione su 5 x106 manovre) Frequenza d'errore
Impiego dei manicotti d'isolamento ISH2.8
>24 V AC/DC consigliato
>50 V AC o 120 V DC obbligatorio, anche sui connettori Faston non occupati

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / elemento frontale per selettore (EC000222)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Comando E Segnalazione / Elemento frontale per selettore ([email protected] [AKF031014])
numero di posizioni di commutazione
3
esecuzione dell’elemento di azionamento
manetta
illuminabile
sì
colore dell’elemento di azionamento
nero
colore della calotta del segnalatore luminoso
rosso
forma della lente
quadrato
diametro del foro
16 mm
larghezza dell’apertura
0 mm
altezza dell’apertura
0 mm
funzione di commutazione con bloccaggio a scatto
sì
tattile
sì
con anello frontale
sì
materiale dell’anello frontale
plastica
colore dell'anello frontale
nero
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
1

Approvazioni

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 1

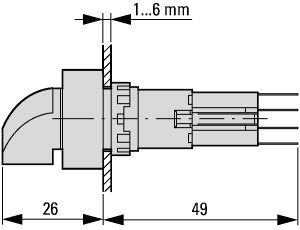

Dimensioni

116X010
Elementi di azionamento e segnalazione
Esecuzione quadrata

ETIM for 072344 Apparecchi elettrici a bassa tensione (EC000222)
Caratteristica Valore
numero di posizioni di commutazione (EF000231) 3
tipo di elemento di azionamento (EF006976) manetta
adatto per illuminazione (EF001142) Sì
colore dell'elemento di azionamento (EF007167) nero
colore della calotta del segnalatore luminoso (EF007165) rosso
tipo di lente (EF006253) quadratico
diametro del foro (EF000079) 16 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
funzione di commutazione a bloccaggio (EF007447) Sì
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 1
