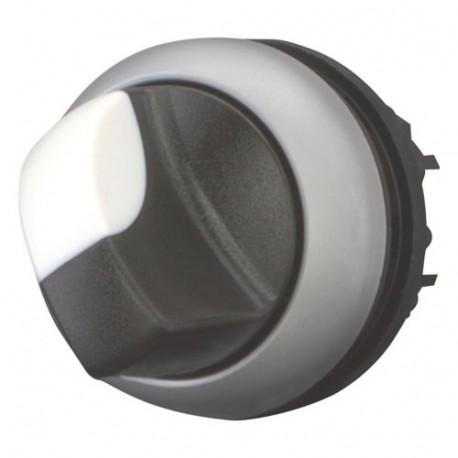

M22-WKV 216874 Y7-216874 EATON ELECTRIC Selettore, leva, posizione V, nero, ad impulso
M22-WKV
216874
Y7-216874
EATON-MOELLER
Selettore, leva, posizione V, nero, ad impulso
Interblocco leva selettrice corta 2 posizioni (V) Anello in titanio
Selettore Eaton Moeller® series M22, RMQ-Titan, con maniglia, ritentivo, 2 posizioni (a V), ghiera frontale: colore titanio
Interruttore, Gamma prodotti: RMQ-Titan, Unità singola, Design: Con impugnatura per il pollice, permanente, 2 posizioni (posizione V), Grado di protezione: IP66, Lunetta: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: Funzione di fissaggio/ritorno a molla, regolabile con pezzi di codifica M22-XC-Y, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: Grado di protezione IP66
Apparecchi elettrici a bassa tensione > Switch da quadro
Ausili di controllo e segnalazione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series M22 - Selettore |
| Sigla catalogo | 216874 |
| EAN | 4015082168742 |
| Lunghezza/profondità del prodotto | 46 mm |
| Altezza prodotto | 30 mm |
| Larghezza prodotto | 30 mm |
| Peso prodotto | 0.013 kg |
| Conformità | Con marchio CE |
| Certificazione/i | EN 60947-5 UL 508 IEC 60947-5 CSA Std. C22.2 No. 14-05 CSA Std. C22.2 No. 94-91 VDE CSA Class No.: 3211-03 IEC/EN 60947-5 VDE 0660 CSA CSA File No.: 012528 CSA-C22.2 No. 94-91 CE IEC/EN 60947 UL UL Category Control No.: NKCR UL File No.: E29184 CSA-C22.2 No. 14-05 DNV GL LR |
| Codice modello | M22-WKV |
Features & Functions
| Colore ghiera frontale | Titanio |
| Materiale ghiera frontale | Plastica |
| Colore | Nero |
| Progettazione | Con maniglia Comando tradizionale |
| Dotato di: | Ghiera frontale |
| Funzioni | Funz. di blocco in posizione/ritorno, sost. con parti con codice M22-XC-Y |
General information
| Accessori | Maniglia |
| Grado di protezione | NEMA 4X, 13 |
| Grado di protezione (lato anteriore) | IP66 |
| Durata meccanica | 100.000 operazioni |
| Diametro di apertura | 22.5 mm |
| Massima frequenza di manovra | 2000 operazioni/h |
| Coppia di esercizio | 0.3 Nm |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | RMQ-Titan |
| Categoria prodotto | RMQ-Titan |
| Dimensione | Diametro anteriore: 29,7 mm |
| Angolo di commutazione | 60 ° |
| Tipo | Attuatore selettore |
Ambient conditions, mechanical
| Posizione di montaggio | Secondo necessità |
| Resistenza agli urti | 30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms meccanico, secondo IEC/EN 60068-2-27 |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 70 °C |
| Temperatura ambiente di stoccaggio - min | 40 °C |
| Temperatura ambiente di stoccaggio - max | 80 °C |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Communication
| Collegamento con SmartWire-DT | Con collegamenti SWD-RMQ Sì |
Actuator
| Colore attuatore | Nero |
| Funzione attuatore | funzione di commutazione con bloccaggio a scatto Permanente |
| Tipo attuatore | Leva |
| Numero di posizioni dell’interruttore | 2 |
Contacts
| Forza per apertura positiva - min | 0 N |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 0 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | Soddisfa i requisiti della norma di prodotto. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | Si prega di richiedere informazioni |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | Soddisfa i requisiti della norma di prodotto. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | È responsabilità del cablatore del quadro. |
| 10.8 Collegamenti per conduttori esterni | È responsabilità del cablatore del quadro. |
| 10.9.2 Rigidità elettrica potenza-frequenza | È responsabilità del cablatore del quadro. |
| 10.9.3 Tensione di tenuta a impulsi | È responsabilità del cablatore del quadro. |
| 10.9.4 Test custodie in materiale isolante | È responsabilità del cablatore del quadro. |
| 10.10 Riscaldamento | Non pertinente. |
| 10.11 Resistenza al corto circuito | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL). |
| Caratteristica | Valore |
|---|---|
| numero di posizioni di commutazione (EF000231) | 2 |
| tipo di elemento di azionamento (EF006976) | manetta |
| adatto per illuminazione (EF001142) | No |
| colore dell'elemento di azionamento (EF007167) | nero |
| colore della calotta del segnalatore luminoso (EF007165) | altro |
| tipo di lente (EF006253) | tondo |
| diametro del foro (EF000079) | 22.5 mm |
| larghezza dell'apertura (EF004565) | 0 mm |
| altezza dell'apertura (EF004778) | 0 mm |
| funzione di commutazione a bloccaggio (EF007447) | Sì |
| a impulso (EF001407) | No |
| con anello frontale (EF006014) | Sì |
| materiale dell'anello frontale (EF005972) | materiale sintetico |
| colore dell'anello frontale (EF002429) | titanio |
| grado di protezione (IP), lato frontale (EF003118) | IP66 |
| indice di protezione (NEMA) (EF011959) | 4X, 13 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M22-WKV Y7-216874 216874 EN_289241.pdf | 3 Mbytes |
|
