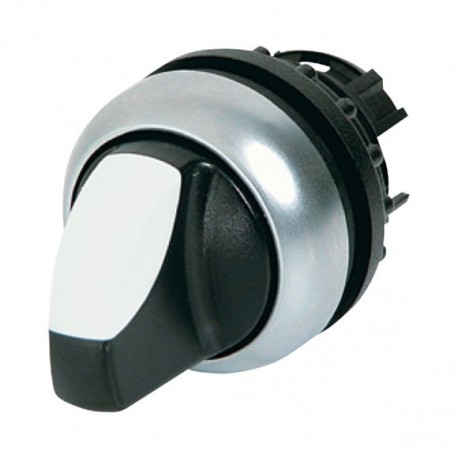

EATON - MOELLER M22-WRK3 216872 Y7-216872 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-WRK3 216872 Y7-216872 EATON ELECTRIC Selettore, leva, 3 posizioni, nero, permanente

Riferimento: M22-WRK3

Codice: 216872

Numero di catalogo: Y7-216872

Produttore: EATON - MOELLER

Descrizione:

Selettore, leva, 3 posizioni, nero, permanente
Leva Selettore Corta Interbloccata 3 Posizioni Anello in Titanio
Selettore Eaton Moeller® series M22, RMQ-Titan, con maniglia, ritentivo, 3 posizioni, ghiera frontale: colore titanio
Interruttore, Gamma prodotti: RMQ-Titan, Unità singola, Design: Con impugnatura a pollice, manutenzione, 3 posizioni, Grado di protezione: IP66, Lunetta: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 29,7, Istruzioni: Funzione di mantenimento della molla, può essere sostituito con pezzi di codifica M22-XC-Y, con ponte a pistone per contatto centrale, Norme: IEC/EN 60947, VDE 0660, Grado di protezione: IP66

Categorie:

  • Apparecchi elettrici a bassa tensione > Switch da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 9,32 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock oggi. 91 unità.

Più unità, scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series M22 - Selettore
Sigla catalogo
216872
EAN
4015082168728
Lunghezza/profondità del prodotto
46 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.013 kg
Conformità
Con marchio CE
Certificazione/i
EN 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
UL 508
IEC 60947-5
VDE
CSA File No.: 012528
IEC/EN 60947-5
VDE 0660
IEC/EN 60947
CE
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
UL File No.: E29184
DNV
GL
LR
Codice modello
M22-WRK3

Features & Functions

Colore ghiera frontale
Titanio
Materiale ghiera frontale
Plastica
Colore
Nero
Progettazione
Con maniglia
Comando tradizionale
Dotato di:
Ponticello per azionamento del contatto centrale
Ghiera frontale
Funzioni
Funz. di blocco in posizione/ritorno, sost. con parti con codice M22-XC-Y

General information

Grado di protezione
NEMA 4X, 13
Grado di protezione (lato anteriore)
IP66
Durata meccanica
100.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
2000 operazioni/h
Coppia di esercizio
0.3 Nm
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Categoria prodotto
RMQ-Titan
Dimensione
Diametro anteriore: 29,7 mm
Angolo di commutazione
60 °
Tipo
Attuatore selettore

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
meccanico, secondo IEC/EN 60068-2-27
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Colore attuatore
Nero
Funzione attuatore
funzione di commutazione con bloccaggio a scatto
Permanente
Tipo attuatore
Leva
Numero di posizioni dell’interruttore
3

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del cablatore del quadro.
10.8 Collegamenti per conduttori esterni
È responsabilità del cablatore del quadro.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del cablatore del quadro.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del cablatore del quadro.
10.9.4 Test custodie in materiale isolante
È responsabilità del cablatore del quadro.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL).

ETIM for 216872 Apparecchi elettrici a bassa tensione (EC000222)

Nome caratteristicanumero di posizioni di commutazione (EF000231)
Valore caratteristica3
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicacolore della calotta del segnalatore luminoso (EF007165)
Valore caratteristicaaltro
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaSì
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaNo
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicatitanio
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristica4X, 13

DATASHEET - PDF
