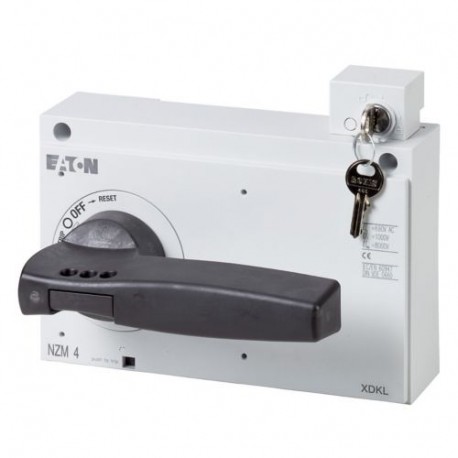

NZM4-XDKL 172539 EATON ELECTRIC Maniglia rotativa, + Chiusura a chiave, grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XDKL 172539 EATON ELECTRIC Maniglia rotativa, + Chiusura a chiave, grandezza 4

NZM4-XDKL

172539

EATON-MOELLER

Maniglia rotativa, + Chiusura a chiave, grandezza 4

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $229.62
Prezzo unitario: $229.62

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Maniglia rotativa, + Chiusura a chiave, grandezza 4

Programma di fornitura

Assortimento
Accessori
accessori
Maniglia rotativa su interruttore
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM4
Descrizione
Consente l'azionamento dell'interruttore mediante movimento di rotazione e offre una possibilità di chiusura
Funzione
Standard, nero/grigio
Grado di protezione
IP66
UL/CSA Type 4X, Type 12
Lucchettabilità
lucchettabile in posizione 0 mediante serratura a cilindro e chiave estraibile
Informazioni sulla progettazione
Completa di manovra rotativa
azionamento
Maniglia rotativa
utilizzo con
NZM4(-4), N(S)4(-4)
Note

È possibile installare l’interruttore automatico in posizione orizzontale con un angolo pari a 90° a sinistra/destra, mantenendo la maniglia nella medesima posizione.

non compatibile con:

  • remote operator
  • side panel mounting
  • mechan. interlock
  • insulating surround

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / maniglia per apparecchi di commutazione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando ([email protected] [AKF012014])
chiudibile
sì
colore
nero
adatto per arresto d’emergenza
no
con asse
no
adatto per disgiuntore
sì
adatto per sezionatore di carico
sì

Dimensioni

1230DIM-335

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
NZM4-XDKL NZM4-XDKL 172539 IT_172539.pdf 239 Kbytes NZM4-XDKL NZM4-XDKL 172539 IT_172539.pdf
