Visualizza ingrandito

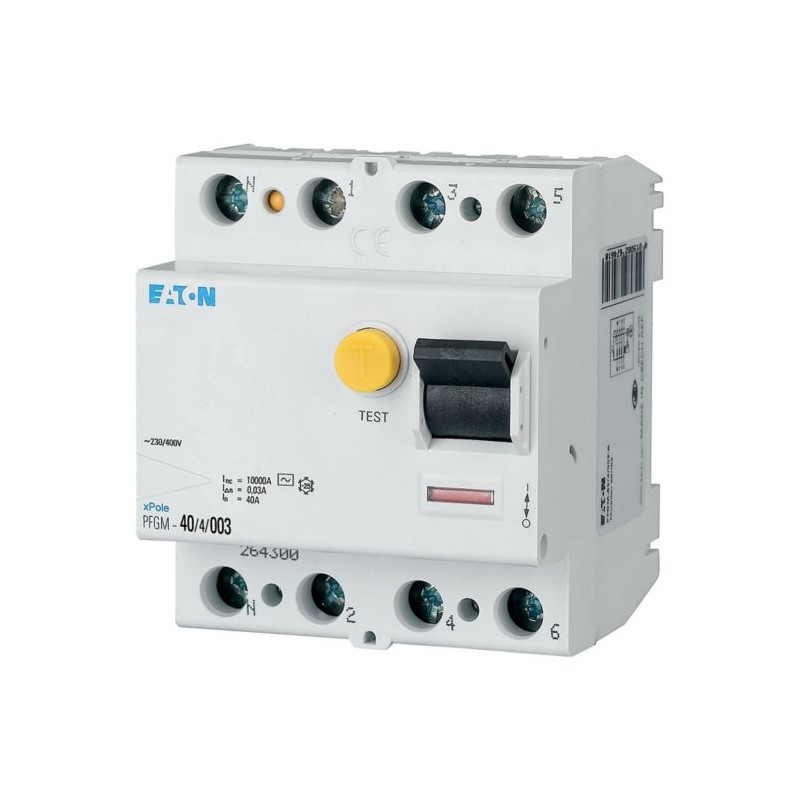

PFGM-40/4/003 264300 Y7-264300 EATON ELECTRIC Salvavita, 4P, 40A, 30mA
PFGM-40/4/003
264300
Y7-264300
EATON-MOELLER
Salvavita, 4P, 40A, 30mA
Interruttore differenziale, 4P, 40A, 30mA
Residual current circuit breaker (RCCB), 40A, 4pole, 30mA, type AC
Interruttore differenziale PFGM, 4 poli, Corrente nominale a: 40 A, Resistenza nominale di cortocircuito Icn: 10 kA, Corrente nominale di guasto IΔN: 0,03 A, Apparecchiature di comando per applicazioni residenziali e commerciali
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - terziario e differenziale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xPole - PFGM RCCB
Sigla catalogo
264300
EAN
4015082643003
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
71 mm
Larghezza prodotto
70 mm
Peso prodotto
0.32 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61008
Codice modello
PFGM-40/4/003
Specifiche del prodotto
Utilizzato con
KLV-TC-4 276241 (custodia compatta)
Z-FW/LP 248296 (Telecomando e dispositivo di commutazione automatico)
Z-RC/AK-4TE 101062 (set di coperchi di piombatura)
Z-FW/LP 248296 (Telecomando e dispositivo di commutazione automatico)
Z-RC/AK-4TE 101062 (set di coperchi di piombatura)
Tipo
Caratteristiche speciali
- La temperatura di esercizio massima è di 60 °C: A partire da 40 °C, la corrente continua massima ammissibile diminuisce di 2,5% ogni 1 °C
- Apertura del contatto di segnale per l'installazione successiva Z-NHK 248434
Applicazione
- applicazione trifase senza N (400 VCA fase a fase) non consentita
- Interruttore automatico di corrente residua per applicazioni residenziali e commerciali
- xPole - Apparecchiature per applicazioni residenziali e commerciali
Valore nominale intensità di corrente
40 A
Tensione nominale
230 V AC / 400 V AC
Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Interruttore differenziale puro
Accessorio necessario
Z-HK 248432
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
IS/SPE-1TE 101911
Dispositivo di interblocco
Dispositivo di interblocco
Carcassa
45 mm
Classificazione frequenza
50 Hz
Grado di inquinamento
2
Metodo di montaggio
Guida DIN
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Dissipazione apparecchiature, dipendente da corrente
13,1 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Sovraccarico consentito fusibile di backup - max
25 A gG/gL
Larghezza integrata (numero di unità)
70 mm (4 SU)
Spessore materiale busbar
0,8 mm - 2 mm
Potere d’interruzione
63 A (max. fusibile di riserva ammissibile)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti aperti/di sollevamento
Intervallo circuito di prova
340 V AC - 456 V AC
Temperatura ambiente di esercizio - max
60 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
69.5 mm
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Valori nominali corrente di guasto
30 mA
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Durata meccanica
20.000 operazioni
Grado di protezione
IP20, IP40 con custodia idonea
IP20
IP20
Corrente di tenuta a impulsi
Parzialmente resistente alla corrente impulsiva 250 A
Numero di poli
Quattro poli
Tipo corrente di dispersione
AC
Durata elettrica
4.000 operazioni
Tipo di sensibilità
Sensibile a corrente alternata (AC)
Corrente di guasto nominale - max
0.03 A
Corrente di guasto nominale - min
0.03 A
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Tensione nominale di esercizio (Ue) - max
400 V
Potere di chiusura e apertura nominale residuo
500 A
Dissipazione statica indipendente dalla corrente
0 W
Capacità corrente di spunto
0.25 kA
Larghezza in base al numero di distanziali modulari
4
Tipo di tensione
AC
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Tempo d'intervento
Protezione da corto circuito
Potenza nominale di cortocircuito
10 kA
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Numero RAL
7035
| Caratteristica | Valore |
|---|---|
| numero di poli (EF001391) | 4 |
| tensione nominale (EF000228) | 400 V |
| corrente nominale (EF000227) | 40 A |
| corrente di guasto nominale (EF002358) | 0.03 A |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| modo di montaggio (EF000003) | barra DIN |
| tipo di corrente di guasto (EF002560) | AC |
| tipo selettivo (EF002561) | No |
| tipo con ritardo breve (EF003604) | No |
| resistenza a corto circuito (Icw) (EF002562) | 10 kA |
| resistenza a corrente impulsiva (EF002564) | 0.25 kA |
| tipo di tensione (EF000187) | AC |
| con dispositivo di bloccaggio (EF007385) | Sì |
| frequenza (EF005455) | 50 Hz |
| dispositivi supplementari possibili (EF008148) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| numero di unità modulari (EF002950) | 4 |
| profondità di montaggio (EF000218) | 69.5 mm |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| grado di inquinamento (EF002570) | 2 |
| sezione conduttore collegabile multifilare (EF007343) | 1.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1.5 mm² |
| codice RAL (simile) (EF003882) | 7035 |
| antideflagrante (EF004663) | No |
