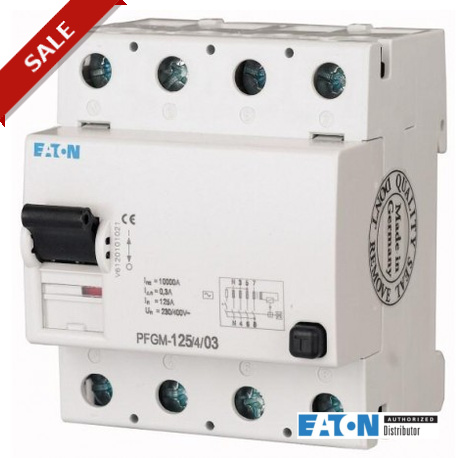

PFGM-125/4/03 264768 EATON ELECTRIC Salvavita, 4P, 125A, 300mA Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PFGM-125/4/03 264768 EATON ELECTRIC Salvavita, 4P, 125A, 300mA

PFGM-125/4/03

264768

EATON-MOELLER

Salvavita, 4P, 125A, 300mA

Maggiori dettagli


Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Relè differenziale 0, 03-5 A, 110AC
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Utilizzabile per: NZM1, NZM1-4, N1, N1-4, NZM2, NZM2-4, N2, N2-4, NZM3, NZM3-4, N3, N3-4, NZM4, NZM4-4, N4-4
[

Programma di fornitura

Correnti nominali di guasto [IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Descrizione
Corrente differenziale e tempo di ritardo regolabili
Presegnalazione d'errore tramite LED rosso lampeggiante
Sensibile alla corrente impulsiva
Contatto ausiliario (1 contatto di scambio) integrato
E' necessario ordinare anche il convertitore passante.
Non approvato UL/CSA
Tensione nominale di alimentazione [Us]
110 V AC 50/60Hz V
Note

Corrente differenziale regolabile: 0.03, 0.1, 0.3, 0.5, 1, 3, 5 A

Tempo di ritardo regolabile: 0.02, 0.1, 0.3, 0.5, 1, 3, 5 s

,

Dati tecnici

Elettrico
Conformità alle norme
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009
Sensibilità
sensibile alla corrente impulsiva, tipo A
Tensione nominale del circuito di comando [Us]
110 ±20% (50/60 Hz) V AC
Potenza nominale d'impiego [Pe]
3 W
Correnti nominali di guasto [IΔn]
0.03, 0.1, 0.3, 0.5, 1, 3, 5 A
Tempo di ritardo [tv]
0,02, 0,1, 0,3, 0,5, 1, 3, 5 s
Contatti di relè
1 commutatore integrato
Tensione nominale dei contatti di relè
250/100 V AC/DC
Corrente nominale dei contatti di relè
6 A
Meccanico
Misura di montaggio calotta
45 mm
Misura zoccolo custodia
85 mm
Larghezza apparecchio
45 mm
Montaggio
Fissaggio rapido per guida DIN 46277, IEC/EN 60715
Morsetti sopra e sotto
Morsetti a mantello
Protezione morsetti
Protezione contro i contatti con le dita e il dorso della mano BGV A2, VDE 106 Parte 100
Sezioni di collegamento
2 x 0.75 - 2.5 rigido, 2 x 0.75 - 1.5 flessibile/con puntalino mm²
Piombabilità
Manopola di Regolazione
Temperatura ambiente
Funzionamento
-10 - +50 °C
,

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-10 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
,

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / sganciatore differenziale per disgiuntore (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza ([email protected] [AKF009013])
tensione di alimentazione pilota nominale Us per AC 50 Hz
88 - 132 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
88 - 132 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
corrente di guasto nominale
0.03 - 5 A
max. ritardo all’eccitazione
5000 ms
tempo di ritardo regolabile
sì
max. tensione d’esercizio nominale Ue
132 V
,

Dimensioni

]

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PFGM-125/4/03 264768 264768_IT.pdf 192 Kbytes PFGM-125/4/03 264768 264768_IT.pdf
