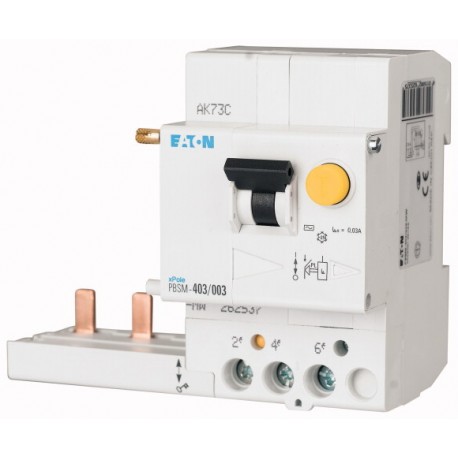

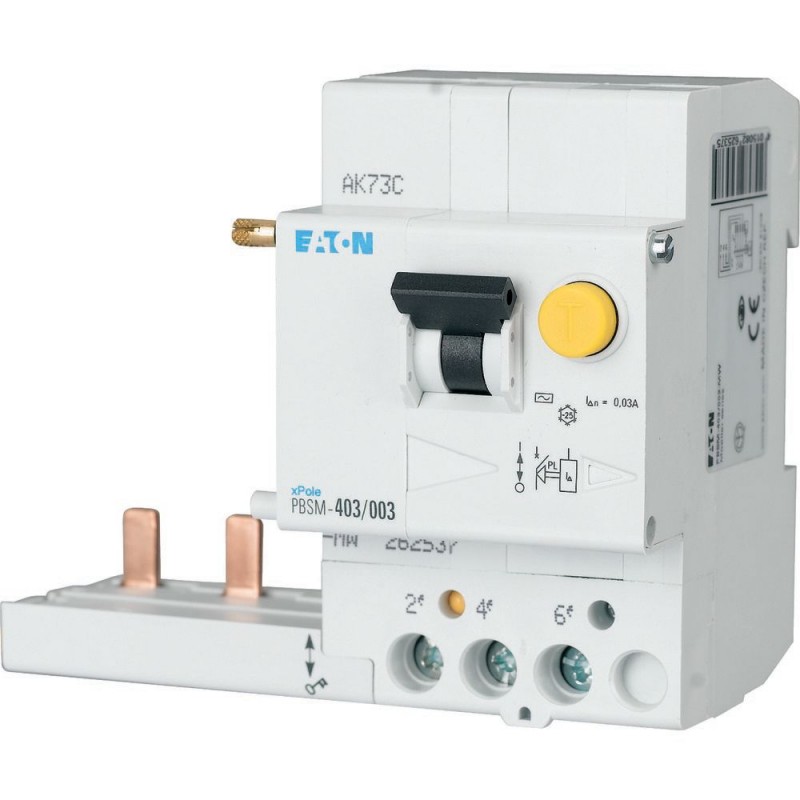

PBSM-403/003-MW 262537 EATON ELECTRIC PBSM-403/003 BLOCCO DIFF. 3P 40A 0,03
PBSM-403/003-MW
262537
EATON-MOELLER
PBSM-403/003 BLOCCO DIFF. 3P 40A 0,03
Blocco differenziale xPole, 3P, 40A, 30mA, per PLS..., classe AC
Interruttore differenziale/interruttore automatico miniaturizzato di alta qualità con protezione da sovracorrente indipendente dalla tensione di rete, indicatore di posizione dei contatti rosso-verde, protezione della spina posteriore del morsetto, chiusura a scorrimento tristabile: consente la rimozione di un gruppo di tenuta esistente, ampia gamma di prodotti accessori installabili a posteriori, ampia gamma di correnti di guasto, Correnti d'esercizio nominali fino a 40 A, tipi di intervento B, DC, D, capacità di commutazione nominale di 10 kA, adatto per l'uso in quadro libero (in loco ed esterno) fino a -25 °C
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > modulo differeenziale
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲PBSM-403/003 BLOCCO DIFF. 3P 40A 0,03
Programma di fornitura
Funzione di base
Interruttori differenziali montabili
Poli
a 3 poli
Applicazione
Apparecchiatura per edifici residenziali e funzionali
Corrente nominale [In]
40 A
Resistenza nominale al corto circuito [Icn]
uguale a PLS connesso fino a max. 10 kA
Corrente nominale differenziale [IΔN]
0,03 A
Sigla
Tipo AC
Sgancio
istantaneo S...
Assortimento
PBSM
Sensibilità
sensibili alla corrente alternata
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A
Dati tecnici
Elettrico
Frequenza nominale [f]
50 Hz
Sensibilità
sensibili alla corrente alternata
Corrente nominale [In]
40 A
Tensione nominale di tenuta ad impulso [Uimp]
4 kV
Durataelettrico [Manovre]
≧ 4000
Duratameccanico [Manovre]
≧ 20000
Meccanico
Dimensioni di montaggio calotta
45 mm
Misura zoccolo apparecchio
90 mm
Larghezza di montaggio
107,5 (3TE) mm
Montaggio
montaggio fisso su PLS
Grado di protezione
IP40, IP54 (con involucro anti-umidità)
Morsetti sopra e sotto
Lift terminals
Protezione morsetti
BGV A3, ÖVE-EN 6
Spessore materiale sbarra di distribuzione
0.8 - 2 mm
Temperatura di stoccaggio/trasporto ammessa
-35 - +60 °C
Idoneità ai climi
25-55°C/90-95% relative humidity according to IEC 60068-2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
40 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
20 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / interruttore differenziale (EC000003)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Interruttore differenziale ([email protected] [AAB906014])
numero di poli
3
tensione di dimensionamento
400 V
corrente di dimensionamento
40 A
corrente di guasto nominale
30 milliampere
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
tipo di montaggio
barra DIN
tipo di corrente di guasto
AC
tipo selettivo
no
tipo con ritardo breve
no
resistenza a corto circuito (Icw)
0 kA
resistenza a corrente impulsiva
0.25 kA
frequenza
50 Hz
dispositivi supplementari possibili
sì
con dispositivo di bloccaggio
sì
grado di protezione (IP)
IP20
larghezza in unità di suddivisione
6.14
profondità di incasso
70 mm
temperatura ambiente durante il funzionamento
-25 - 40
grado di inquinamento
2
sezione conduttore collegabile multifilare
0.75 - 16 mm
sezione conduttore collegabile unifilare
0.75 - 16 mm
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF005127) | 240 V |
| corrente nominale (EF000001) | 40 A |
| corrente di guasto nominale regolabile (EF008874) | No |
| corrente di guasto nominale (EF003975) | 0.03 A |
| tempo di ritardo max. (EF001421) | 0 ms |
| tempo di ritardo regolabile (EF001420) | No |
| numero di poli (EF001391) | 3 |
| tipo di corrente di guasto (EF002560) | AC |
| resistenza a corrente impulsiva (EF002564) | 0.25 kA |
| frequenza (EF005455) | 50 Hz |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| protezione da scatto intempestivo (EF009497) | No |
| con dispositivo di bloccaggio (EF007385) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| grado di inquinamento (EF002570) | 2 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
