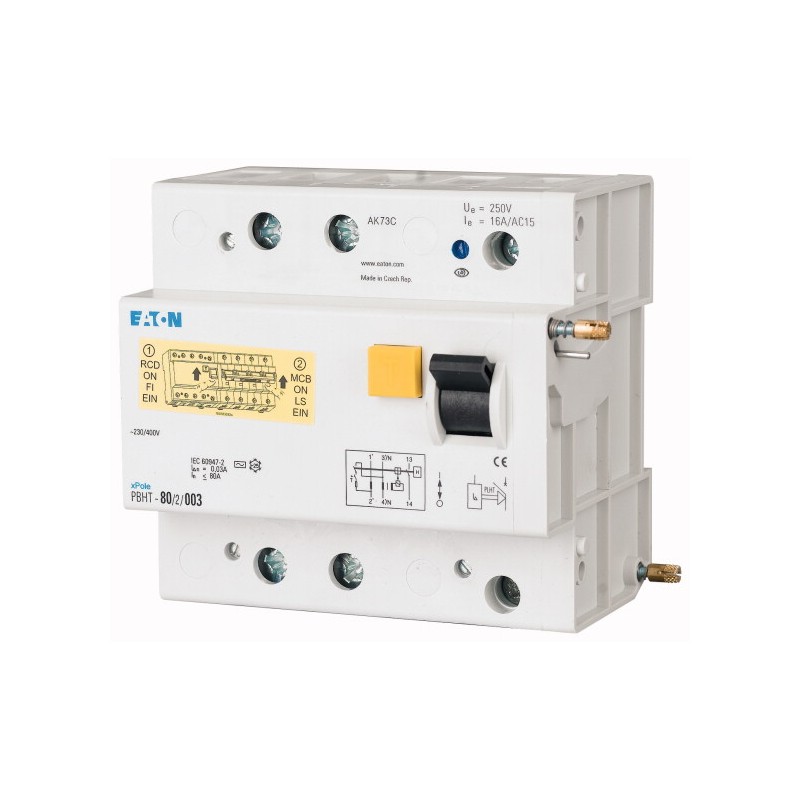

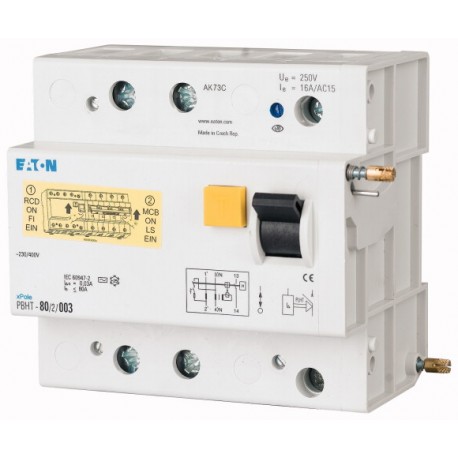

PBHT-80/2/1 248824 NZM1-1-XKS EATON ELECTRIC PBHT-80/2/1 BLOCCO DIFFERENZIALE 2P 80A 1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PBHT-80/2/1 248824 NZM1-1-XKS EATON ELECTRIC PBHT-80/2/1 BLOCCO DIFFERENZIALE 2P 80A 1

PBHT-80/2/1

248824

NZM1-1-XKS

EATON-MOELLER

PBHT-80/2/1 BLOCCO DIFFERENZIALE 2P 80A 1

Blocco differenziale xPole 2P, 80A, 1000mA, per PLHT, classe AC

Interruttore differenziale collegabile, Protezione differenziale supplementare, 2 poli, Per applicazioni commerciali e industriali, Corrente nominale a 80 A, Resistenza nominale di cortocircuito Icn uguale a PLHT kA collegata, Corrente di guasto nominale IΔN 1 A, Tipo AC, Sgancio non ritardato s..., Sensibile alla corrente AC, Parzialmente a prova di sovratensione 250 A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > modulo differeenziale

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


PBHT-80/2/1 BLOCCO DIFFERENZIALE 2P 80A 1
Interruttori differenziali montabili, a 2 poli, Per applicazioni commerciali e industriali, Corrente nominale In 80 A, Resistenza nominale al corto circuito Icn uguale a PLHT connesso kA, Corrente nominale differenziale IΔN 1 A, Tipo AC, Sgancio istantaneo S..., sensibili alla corrente alternata, limitatamente resistente alla corrente impulsiva 250 A

Programma di fornitura

Funzione di base
Interruttori differenziali montabili
Poli
a 2 poli
Applicazione
Per applicazioni commerciali e industriali
Corrente nominale [In]
80 A
Resistenza nominale al corto circuito [Icn]
uguale a PLHT connesso kA
Corrente nominale differenziale [IΔN]
1 A
Sigla
Tipo AC
Sgancio
istantaneo S...
Assortimento
PBHT
Sensibilità
sensibili alla corrente alternata
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A

Dati tecnici

Elettrico
Tipologie conformi a
IEC/EN 60947-2
Frequenza nominale [f]
50 Hz
Sensibilità
sensibili alla corrente alternata
Corrente nominale [In]
80 A
Tensione nominale di tenuta ad impulso [Uimp]
4 kV
Durataelettrico [Manovre]
≧ 1500
Duratameccanico [Manovre]
≧ 10000
Meccanico
Dimensioni di montaggio calotta
45 mm
Misura zoccolo apparecchio
90 mm
Larghezza di montaggio
95 (5,5 unità passo) mm
Montaggio
avvitato su PLHT
Grado di protezione
IP20, IP40 con involucro idoneo
Morsetti sopra e sotto
Lift terminals
Protezione morsetti
DGUV VS3, EN 50274
Temperatura di stoccaggio/trasporto ammessa
-35 - +60 °C
Idoneità ai climi
25-55°C/90-95% relative humidity according to IEC 60068-2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
80 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
4.7 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / interruttore differenziale (EC000003)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Interruttore differenziale ([email protected] [AAB906014])
numero di poli
2
tensione di dimensionamento
230 V
corrente di dimensionamento
80 A
corrente di guasto nominale
1000 milliampere
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
tipo di montaggio
barra DIN
tipo di corrente di guasto
AC
tipo selettivo
no
tipo con ritardo breve
no
resistenza a corto circuito (Icw)
0 kA
resistenza a corrente impulsiva
0.25 kA
frequenza
50 Hz
dispositivi supplementari possibili
sì
con dispositivo di bloccaggio
sì
grado di protezione (IP)
IP20
larghezza in unità di suddivisione
5.5
profondità di incasso
70 mm
temperatura ambiente durante il funzionamento
-25 - 40
grado di inquinamento
2
sezione conduttore collegabile multifilare
2.5 - 50 mm
sezione conduttore collegabile unifilare
2.5 - 50 mm

ETIM for 248824 Disgiuntori, fusibili (EC002297)
Caratteristica Valore
tensione nominale (EF005127) 240 V
corrente nominale (EF000001) 80 A
corrente di guasto nominale regolabile (EF008874) No
corrente di guasto nominale (EF003975) 1 A
tempo di ritardo max. (EF001421) 0 ms
tempo di ritardo regolabile (EF001420) No
numero di poli (EF001391) 2
tipo di corrente di guasto (EF002560) AC
resistenza a corrente impulsiva (EF002564) 0.25 kA
frequenza (EF005455) 50 Hz
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
sezione conduttore collegabile unifilare (EF007337) 2.5 mm²
sezione conduttore collegabile multifilare (EF007343) 2.5 mm²
protezione da scatto intempestivo (EF009497) No
con dispositivo di bloccaggio (EF007385) Sì
grado di protezione (IP) (EF005474) IP20
grado di inquinamento (EF002570) 2
temperatura ambiente durante il funzionamento (EF007515) -25 °C

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
PBHT-80/2/1 NZM1-1-XKS 248824 IT_248824.pdf 165 Kbytes PBHT-80/2/1 NZM1-1-XKS 248824 IT_248824.pdf
