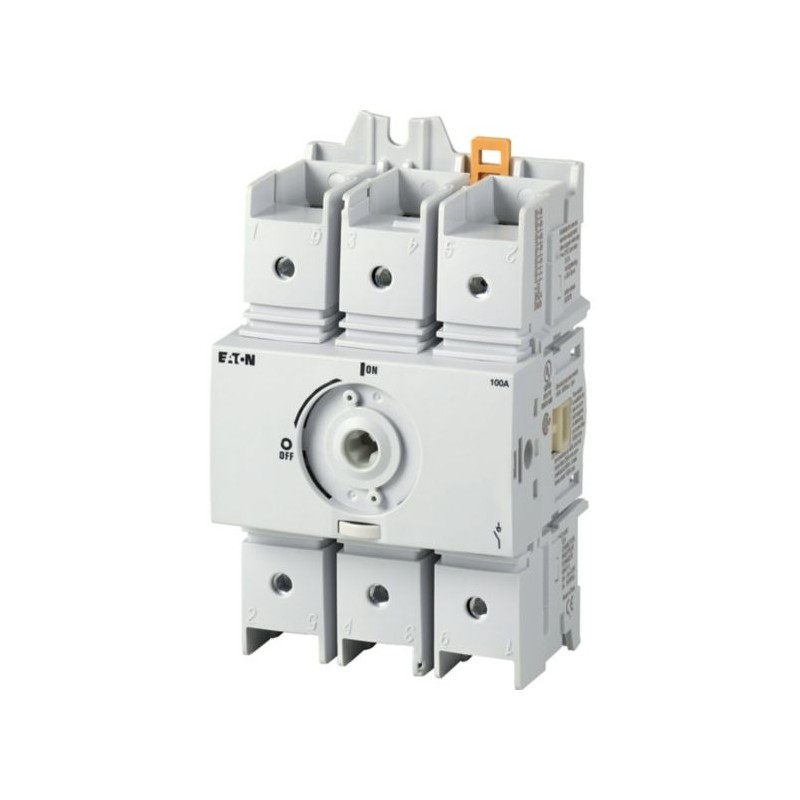

R9C3030U 191853 EATON ELECTRIC Switch-disconnector UL98 base Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

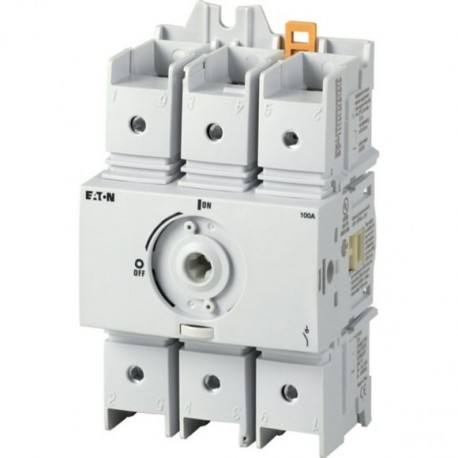

R9C3030U 191853 EATON ELECTRIC Switch-disconnector UL98 base

R9C3030U

191853

EATON-MOELLER

Switch-disconnector UL98 base

Sezionatore 30 basato su UL98 per interruttori R9

Eaton Moeller® series sezionatore R9, R9, UL98, 30 A, a comando rinviato, 3 poli, Senza maniglia rotativa e albero di trasmissione

Maggiori dettagli


apparecchi elettrici a bassa tensione > Sezionatore

Sezionatori e interruttori a camme

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $173.57
Prezzo unitario: $173.57

Quantità Prezzo
1+$173.57
2+$153.96
3+$145.97
4+$141.45
6+$137.41
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series R9 Switch-disconnector
Sigla catalogo
191853
EAN
4015081923748
Lunghezza/profondità del prodotto
81 mm
Altezza prodotto
132 mm
Larghezza prodotto
78 mm
Peso prodotto
0.55 kg
Certificazione/i
UL
VDE 0660
IEC/EN 60947
CSA
Note catalogo
Senza maniglia rotativa e albero di trasmissione
Codice modello
R9C3030U

Specifiche del prodotto

Categoria prodotto
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
esecuzione come interruttore principale
esecuzione come interruttore di manutenzione/riparazione
Colore attuatore
Altro
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Resistenza UV solo se insieme a schermo protettivo.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Tensione nominale di tenuta ad impulso (Uimp)
8000 V AC
Corrente permanente nominale in AC-21, 400 V
0 A
Corrente permanente nominale in AC-23, 400 V
29.3 A
Corrente nominale ininterrotta (Iu)
30 A
Potenza di commutazione a 400 V
0 kW
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
0 kA
Tipo collegamento elettrico del circuito principale
morsetto telaio
Posizione di montaggio
Secondo necessità
Tipo attuatore
Altro
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
0 kA
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP20
Numero di poli
a 3 poli
Metodo di montaggio
attacco posteriore
Grado di protezione
NEMA Altro
Adatto per
Montaggio intermedio
Montaggio a terra
Funzioni
Funzione di arresto opzionale
bloccabile
Numero di interruttori
1
Grandezza vite
4 mm AF, Chiave a testa esagonale, Vite terminale
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A300 (UL/CSA)
Capacità morsetti
6 - 70 mm²
10 - 2/0 AWG
Poteri d’interruzione (contatti principali, uso generico)
30 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (high-fault)
100 kA, SCCR (UL/CSA)
30 A, Classe J, fusibile max., SCCR (UL/CSA)
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
15 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
18.5 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
31 lb-in, 10 AWG , Morsetti a bullone
5 Nm, 50 - 70 mm², Morsetti a bullone
3,5 Nm, 6 mm², Morsetti a bullone
35,4 lb-in, 8 - 2 AWG , Morsetti a bullone
4 Nm, 10 - 35 mm², Morsetti a bullone
44,3 lb-in, 1 - 2/0 AWG , Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
