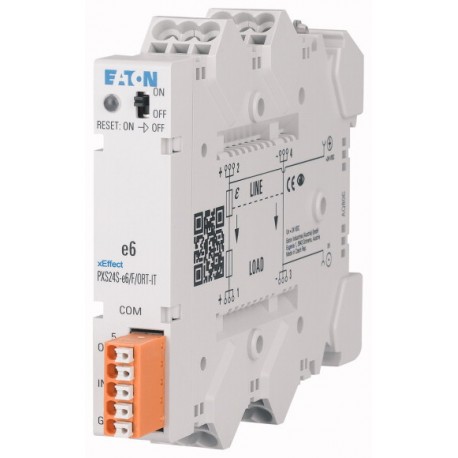

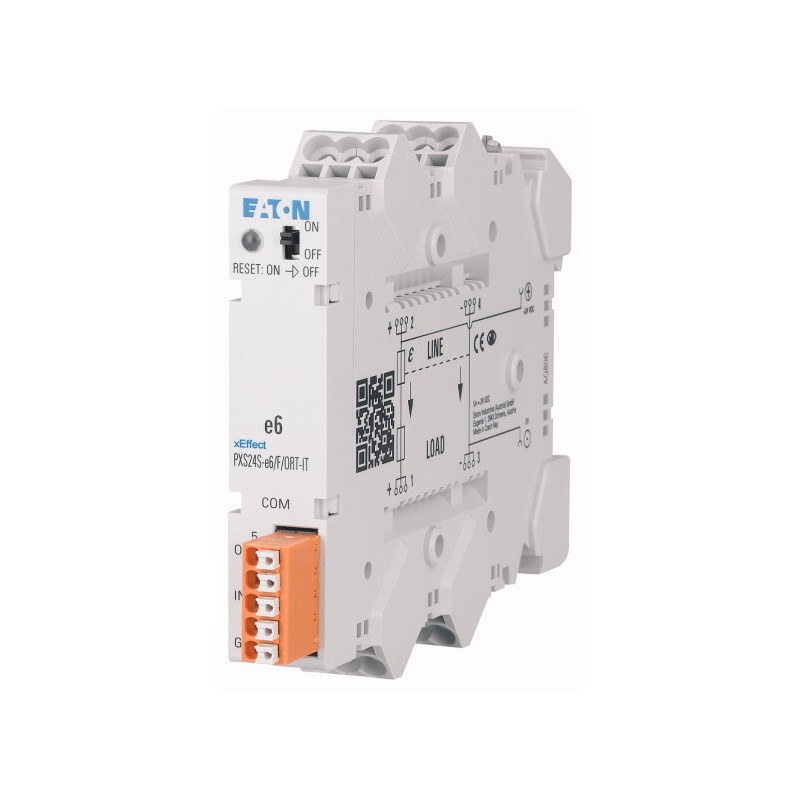

PXS24S-e4/F/ORT PXS24S04A002 EATON ELECTRIC Protec. Sovracorrente Elettronica per 24 v DC, fisso-4A con segn..
PXS24S-e4/F/ORT
PXS24S04A002
PXS24S04A002
EATON-MOELLER
Protec. Sovracorrente Elettronica per 24 v DC, fisso-4A con segnale di ripresa, la comunicazione, senza terminale di alimentazione
Protec. Sovracorrente elettronica per 24V DC, fissa 4A con segnale
PXS24S-e4/F/ORT - Protezione elettronica
Affidabile protezione modulare contro le sovracorrenti per sistemi a 24 V CC, soluzione semplice con sbarre, amperaggi fissi o variabili, a scelta con ingresso di controllo e uscita per messaggi di intervento, morsetti innestabili (+ 24 V e 0 V) per un massimo di 3 carichi, design robusto, locale e (opzionale) controllabile a distanza
relè > relè di monitoraggio corrente
Protezione da sovracorrente elettronica
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Protezione elettronica
Programma di fornitura
Funzione di base
Automazione 24V
Numero di canali
1
Protezione
Elettronico
Corrente nominale [In]
4 A
Tensione nominale di esercizio [Un]
24 V
Norma/Approvazione
CE
UL508
UL508
Dati tecnici
Elettrico
Tensione di esercizio [UB]
24V DC (15 .. 30V DC)
Correzione corrente nominale di esercizio [IN]
4 A
Attivazione per corrente di sovraccarico e cortocircuito
Tipo 1.3 x INcon limitazione attiva della corrente
Tempo di attivazione per attivazione elettronica
280 ms
Carichi capacitivi
Fino a 20.000 µF
Carichi induttivi
Fino a 13 A
Meccanico
Ampiezza
17.5 mm
Profondità
119.2 mm
morsettiMorsetti di derivazione
3x CARICHI (+) e 3x TERRA (-)
morsettiTipo di morsetto:
Morsetti push-in
morsettiCapacità dei morsetti
2,5 (flessibile con puntalini)
4 (rigido) mm²
4 (rigido) mm²
Connettore di comunicazioneConnettore per la comunicazione
Due uscite di segnalazione remota (internamente collegate l’una all’altra)
Due ingressi di segnalazione remota (internamente collegati l’uno all’altro)
1x TERRA
Due ingressi di segnalazione remota (internamente collegati l’uno all’altro)
1x TERRA
Connettore di comunicazioneTipo di morsetto:
Morsetti push-in
Connettore di comunicazioneCapacità dei morsetti
0,75 (flessibile con puntalino)
1,5 (rigido) mm²
1,5 (rigido) mm²
Connettore di comunicazioneUscita di segnalazione remota
Attivato
Tramite il connettore per la comunicazione (conforme a IEC 61131-2), classe: 0,1 A
Tipo1/Tipo2 e Tipo3
Ingressi digitali
È possibile collegare un massimo di 30 unità PXS24V contemporaneamente
Sorgenti esterne da cui proviene il segnale, fino a 0,2 A a 24 V (serie EATON RMQ ecc.)
Tramite il connettore per la comunicazione (conforme a IEC 61131-2), classe: 0,1 A
Tipo1/Tipo2 e Tipo3
Ingressi digitali
È possibile collegare un massimo di 30 unità PXS24V contemporaneamente
Sorgenti esterne da cui proviene il segnale, fino a 0,2 A a 24 V (serie EATON RMQ ecc.)
Connettore di comunicazioneIngresso del telecomando
On/Off/Reset
Tramite il connettore di comunicazione (conforme a IEC 61131-2), tipo 1/tipo 3
È possibile collegare un massimo di 30 unità PXS24V contemporaneamente
Tramite il connettore di comunicazione (conforme a IEC 61131-2), tipo 1/tipo 3
È possibile collegare un massimo di 30 unità PXS24V contemporaneamente
Connettore di comunicazioneComando sequenziale
Tramite il connettore per la comunicazione
Sbarre collettrici
LINEA (+) e TERRA (-); max 60 A in varie lunghezze fino a 1 m
Montaggio
Montabile a scatto su guida DIN TH35 (EN 60715)
LED di stato
Due colori
Verde = OK; Rosso = Attivato
OFF = Canale non in uso
Verde = OK; Rosso = Attivato
OFF = Canale non in uso
Interruttore a scorrimento
On/Off/Reset
Campo di testo
17,5 x 6 mm
Grado di protezione
IP20
Temperatura ambiente
-30 - +55 °C
Temperatura di stoccaggio/trasporto ammessa
-40 - +100 °C
Dimensione di base
92.5 mm
Conformità alle norme
EN 45545-2; IEC 61373
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
4 A
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0.6 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 8.0
relè (EG000019) / Relè di monitoraggio corrente (EC001440)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Monitoraggio (Tecnica Commutazione A Bassa Tensione) / UnitÓ di monitoraggio corrente ([email protected] [AKF096014])
esecuzione del collegamento elettrico
raccordo a innesto
con morsetti amovibili
no
sottocorrente monofase possibile
no
sottocorrente trifase possibile
no
sovracorrente monofase possibile
no
sovracorrente trifase possibile
no
finestra monofase possibile
no
finestra trifase possibile
no
contiene funzione sottocorrente di tensione continua
no
contiene funzione sovracorrente di tensione continua
sì
funzione finestra di corrente continua
no
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
15 - 30 V
tipo di tensione per l’azionamento
DC
intervallo di misura corrente
0 - 5.2 A
min. ritardo all’eccitazione impostabile
0 s
max. ritardo all’eccitazione ammesso
0 s
min. ritardo alla diseccitazione impostabile
0 s
max. ritardo alla diseccitazione ammesso
0 s
numero di contatti di riposo
0
numero di contatti di chiusura
1
numero di contatti invertitori
0
trasformatore di corrente esterno
no
Larghezza
18 mm
Altezza
93 mm
profondità
127 mm
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | raccordo a innesto |
| con morsetti amovibili (EF003340) | No |
| alimentazione elettrica esterna necessaria (EF003292) | No |
| intervallo di misura corrente (EF000417) | 0 A |
| sottocorrente monofase possibile (EF003405) | No |
| sottocorrente trifase possibile (EF003406) | No |
| sovracorrente monofase possibile (EF003407) | No |
| sovracorrente trifase possibile (EF003408) | No |
| finestra monofase possibile (EF003394) | No |
| finestra trifase possibile (EF003395) | No |
| funzione sottocorrente di tensione continua (EF003409) | No |
| funzione sovracorrente di tensione continua (EF003410) | Sì |
| funzione finestra di corrente continua (EF003411) | No |
| min. ritardo all'eccitazione impostabile (EF008190) | 0 s |
| max. ritardo all'eccitazione ammesso (EF008189) | 0 s |
| min. ritardo alla diseccitazione impostabile (EF008192) | 0 s |
| max. ritardo alla diseccitazione ammesso (EF008191) | 0 s |
| trasformatore di corrente esterno (EF001923) | No |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| larghezza (EF000008) | 18 mm |
| altezza (EF000040) | 93 mm |
| profondità (EF000049) | 127 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| PXS24S-e4/F/ORT PXS24S04A002 PXS24S04A002 IT_PXS24S04A002.pdf | 117 Kbytes |
|
