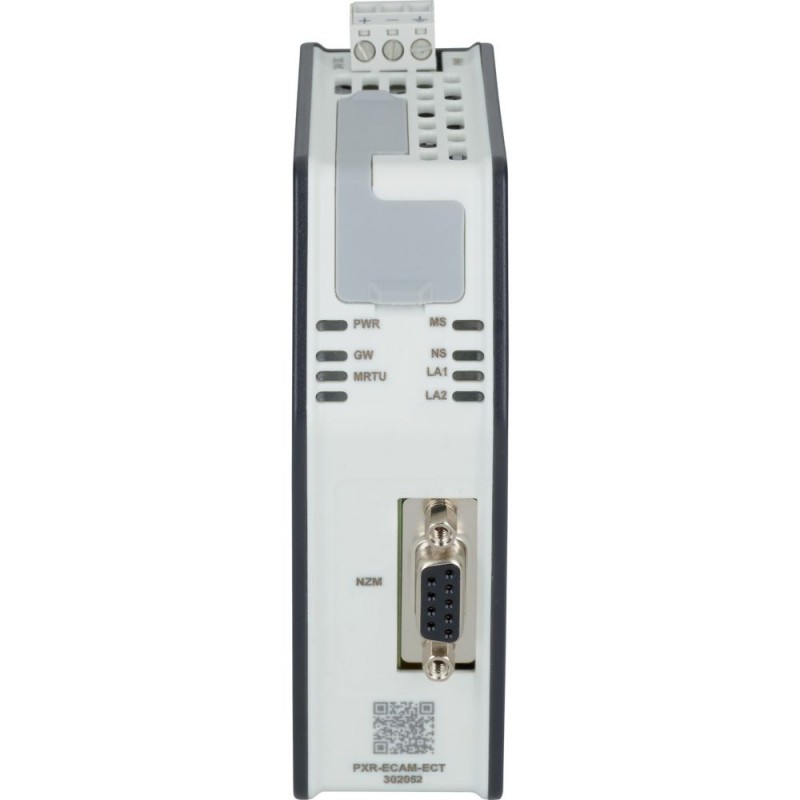

PXR-ECAM-ECT 302052 Y7-302052 EATON ELECTRIC Modulo di comunicazione, RJ45, EtherCAT Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

PXR-ECAM-ECT 302052 Y7-302052 EATON ELECTRIC Modulo di comunicazione, RJ45, EtherCAT

PXR-ECAM-ECT

302052

Y7-302052

EATON-MOELLER

Modulo di comunicazione, RJ45, EtherCAT

Modulo di comunicazione

Accessori opzionali per interruttori automatici serie NZM. Offre un portafoglio completo di applicazioni per l'uso in tutto il mondo. Grazie ai gruppi funzionali modulari, l'installazione è sempre flessibile e semplice. Note: Moduli adattatori di comunicazione - Per il collegamento del bus di campo. Modulo per NZM. Per il collegamento a EtherCAT. Non può essere utilizzato con la versione elettronica PXR10 NZM-AX.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $816.48
Prezzo unitario: $816.48
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo di comunicazione

Programma di fornitura

Assortimento
Accessori
accessori
Modulo di comunicazione
Norma/Approvazione
IEC
Grandezza
NZM…2(3)(4)-MX(VX)(PX)(PMX)…
Descrizione
Per collegamento Fieldbus agli interruttori automatici NZM.
Il modulo è montato esternamente vicino all'interruttore.
Connessione a EtherCAT.
Non utilizzabile con lo sganciatore elettronico PXR10 NZM-AX.
utilizzo con
NZM2(3)(4)(-4)-VX(MX)(PX)(PMX)

Dati tecnici

Kommunikation
Tipo di interfaccia Fieldbus
Ethercat
Tipo di partecipante
Slave
KommunikatonsparameterCollegamento NZM
Collegamento pre-cablato
KommunikatonsparameterCollegamento Fieldbus
RJ45 Cavo Ethernet Cat6
Collegamento alimentazione
Tensione nominale di alimentazione [Us]Tensione continua [Us]
9-30 V DC
Tensione nominale di alimentazione [Us]Assorbimento di potenza [Pmax.]
max. 4.5 W
Tensione nominale di alimentazione [Us]Tecnica di collegamentoTipo di collegamento
con collegamento a vite
Tensione nominale di alimentazione [Us]Tecnica di collegamentoSezioni di collegamentoRigido
1 x (0.5 - 2.5) mm2
Tensione nominale di alimentazione [Us]Tecnica di collegamentoSezioni di collegamentoFlessibile
1 x (0.5 - 2.5) mm2
Tensione nominale di alimentazione [Us]Tecnica di collegamentoSezioni di collegamento
1 x (20 - 14) AWG
Tensione nominale di alimentazione [Us]Tecnica di collegamentoSezioni di collegamentocon puntalino conforme a DIN46224 / 1
1 x (0,5 - 2,5) mm2
Tensione nominale di alimentazione [Us]Tecnica di collegamentoSezioni di collegamentocon puntalino con plastic collar conforme a DIN46228 / 4
1 x (0,5 - 2,5) mm2
Digital-EingängeTecnica di collegamentoSezioni di collegamento
1 x (20 - 14) AWG
Digital-EingängeTecnica di collegamentoSezioni di collegamentocon puntalino conforme a DIN46224 / 1
1 x (0,5 - 2,5) mm2
Digital-EingängeTecnica di collegamentoSezioni di collegamentocon puntalino con plastic collar conforme a DIN46228 / 4
1 x (0,5 - 2,5) mm2
Uscite relèTecnica di collegamentoSezioni di collegamento
1 x (20 - 14) AWG
Uscite relèTecnica di collegamentoSezioni di collegamentocon puntalino conforme a DIN46224 / 1
1 x (0,5 - 2,5) mm2
Uscite relèTecnica di collegamentoSezioni di collegamentocon puntalino con plastic collar conforme a DIN46228 / 4
1 x (0,5 - 2,5) mm2
Uscite relèTemperatura ambiente di servizio min.
-20 °C
Uscite relèTemperatura ambiente di servizio max.
+50 °C
Uscite relèTemperatura ambiente magazzinaggio min.
-40 °C
Uscite relèTemperatura ambiente magazzinaggio max.
+85 °C

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-20 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 8.0

apparecchi elettrici a bassa tensione (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) ([email protected] [AKN570013])
tipologia accessorio
comunicazione e funzione di misura
Accessorio
sì
Pezzo di ricambio
no

ETIM for 302052 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) comunicazione e funzione di misura
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No
