EATON - MOELLERAusili di controllo e segnalazioneM22-D-X 216602 Y7-216602 EATON ELECTRIC Pulsante, piatto, senza targhetta, ad impulso

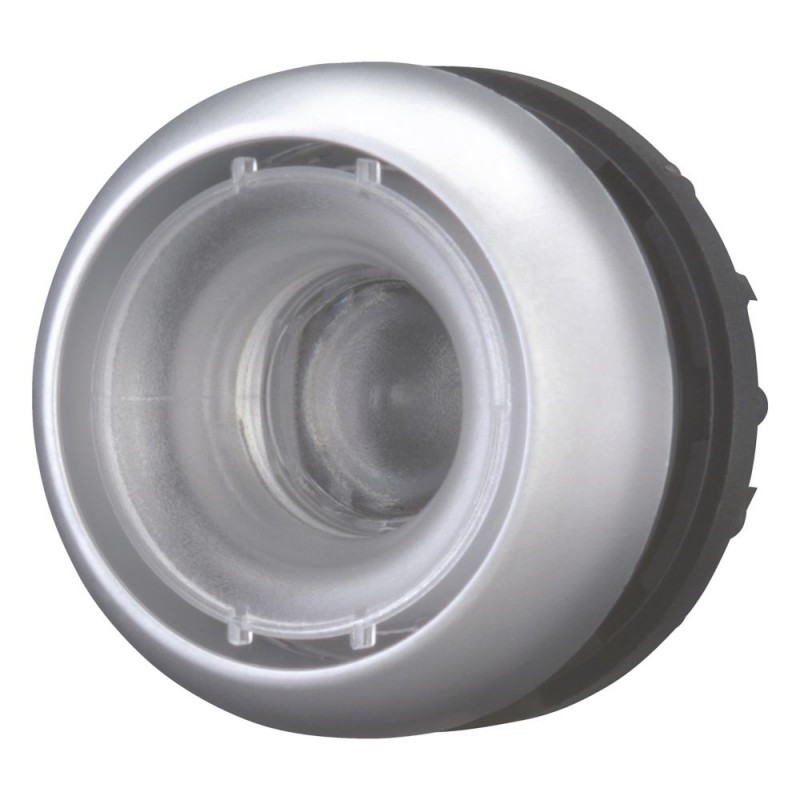

EATON - MOELLER M22-D-X 216602 Y7-216602 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-D-X 216602 Y7-216602 EATON ELECTRIC Pulsante, piatto, senza targhetta, ad impulso

Riferimento: M22-D-X

Codice: 216602

Numero di catalogo: Y7-216602

Produttore: EATON - MOELLER

Descrizione:

Pulsante, piatto, senza targhetta, ad impulso
Pulsante di scarico. 22 mm. Ritorno. Senza targhetta indicatrice. Anello in titanio
Eaton Moeller® series M22 Pulsante, RMQ-Titan, ad impulso, senza capsula, Ghiera frontale colore titanio
Pulsante, Gamma prodotti: RMQ-Titan, Unità singola, momentanea, Piastra pulsante: Senza piastra pulsante, Grado di protezione: IP66, IP67, IP69K, Cornice: titanio, Collegamento a SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 22 x 22, Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 4,18 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo
Spedizione in stock oggi. 14 unità.

Più unità, scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series M22 - Pulsante
Sigla catalogo
216602
EAN
4015082166021
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.009 kg
Conformità
Con marchio CE
Certificazione/i
IEC 60947-5
CSA Std. C22.2 No. 14-05
EN 60947-5
CSA Std. C22.2 No. 94-91
UL 508
VDE
CSA-C22.2 No. 94-91
UL File No.: E29184
CSA File No.: 012528
CSA
IEC/EN 60947
CSA Class No.: 3211-03
IEC/EN 60947-5
CE
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
VDE 0660
DNV
GL
LR
Codice modello
M22-D-X

Features & Functions

Colore ghiera frontale
Titanio
Materiale ghiera frontale
Plastica
Progettazione
Comando tradizionale
Dotato di:
Ghiera frontale

General information

Grado di protezione
NEMA 12
IP66
NEMA 3R
NEMA 4x
IP67
IP69K
NEMA 13
Grado di protezione (lato anteriore)
IP67/IP69K
NEMA 4x
Durata meccanica
5.000.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni frontali: 22 x 22 mm
Tipo
Attuatore a pulsante

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
5 N
Colore attuatore
Altro
Funzione attuatore
Ritorno a molla
Ad impulso

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del cablatore del quadro.
10.8 Collegamenti per conduttori esterni
È responsabilità del cablatore del quadro.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del cablatore del quadro.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del cablatore del quadro.
10.9.4 Test custodie in materiale isolante
È responsabilità del cablatore del quadro.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del cablatore del quadro. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
L’apparecchio soddisfa i requisiti rispettando le istruzioni (IL).

ETIM for 216602 Apparecchi elettrici a bassa tensione (EC000221)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicasenza pannello tasti
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica1
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicapiatto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacon copertura protettiva (EF005500)
Valore caratteristicaNo
Nome caratteristicaetichettato (EF001537)
Valore caratteristicaNo
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaNo
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaSì
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicatitanio
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP67/IP69K
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica4X

DATASHEET - PDF

Titolo
Dimensione
Tipo
M22-D-X Y7-216602 216602 EN_216380.pdf
100 Kbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
