EATON - MOELLERAusili di controllo e segnalazioneM22S-DR-R 216618 Y7-216618 EATON ELECTRIC Pulsante, piatto, rosso, permanente

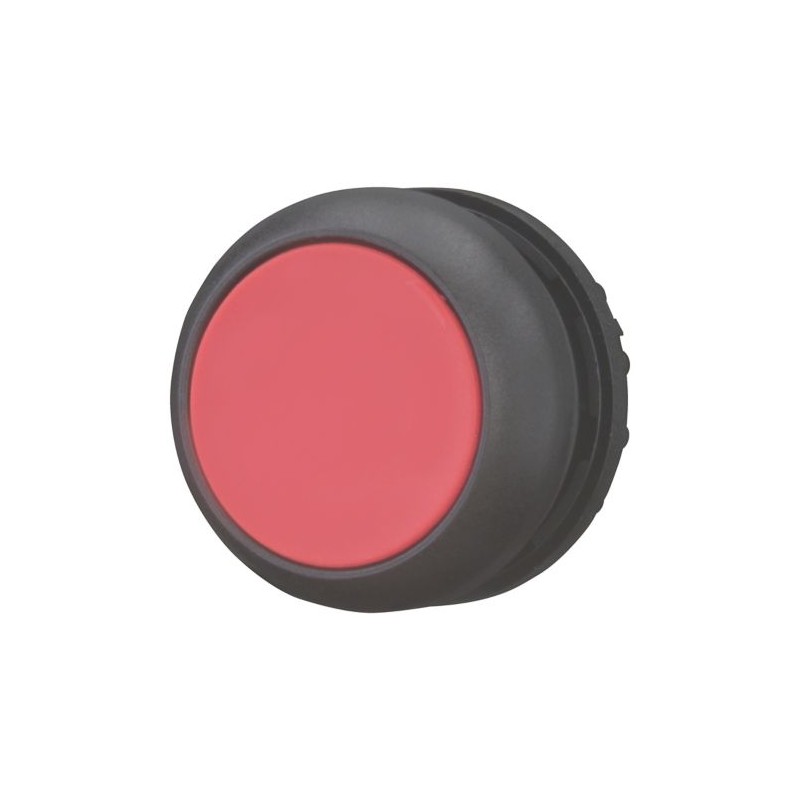

EATON - MOELLER M22S-DR-R 216618 Y7-216618 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

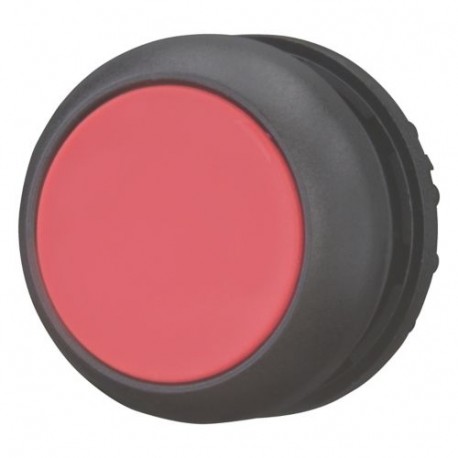

M22S-DR-R 216618 Y7-216618 EATON ELECTRIC Pulsante, piatto, rosso, permanente

Riferimento: M22S-DR-R

Codice: 216618

Numero di catalogo: Y7-216618

Produttore: EATON - MOELLER

Descrizione:

Pulsante, piatto, rosso, permanente
Pulsante a filo 22 mm ad incastro Anello rosso nero
Eaton Moeller® series M22 Pushbutton, RMQ-Titan, Flat, maintained, red, Blank, Bezel: black
Pulsante, Gamma prodotti: RMQ-Titan, Unità singola, Design: Piatto, permanente, Piastra pulsante: rosso, Piastra pulsante vuota, Grado di protezione: IP66, IP67, IP69K, Mascherina: nera, Collegamento SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 22 x 22, Istruzioni: La funzione di mantenimento/ritorno a molla può essere modificata sul dispositivo, Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 9,23 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante
Sigla catalogo
216618
EAN
4015082166182
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
30 mm
Larghezza prodotto
30 mm
Peso prodotto
0.011 kg
Conformità
GoST-R
Bureau Veritas
Con marchio CE
Certificazione/i
CSA Certified
Certificato Lloyd's Register
CCC Marked
IEC/EN 60947
UL Category Control No.: NKCR
UL
CSA File No.: 012528
UL File No.: E29184
VDE 0660
CE
CSA
CSA Class No.: 3211-03
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947-5
CSA-C22.2 No. 14-05
DNV
GL
LR
Note catalogo
Include adattatore per il montaggio del blocco contatti.
Codice modello
M22S-DR-R

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Piatto
Comando tradizionale
Dotato di:
anello frontale
Funzioni
La funzione di blocco in posizione/ritorno può essere modificata sul dispositivo
Illuminazione
Non luminoso
Iscrizione
Neutra

General

Grado di protezione
IP67
NEMA 4X
NEMA 3R
NEMA 13
IP69K
IP66
NEMA 12
Grado di protezione (lato anteriore)
NEMA 4X
IP67/IP69K
Durata meccanica
1.000.000 operazioni (comando in corrente alternata)
Diametro di apertura
22.5 mm
Massima frequenza di manovra
1800 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 22 x 22 mm
Tipo
Attuatore a pulsante

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido, ciclico, secondo IEC 60068-2-30
Caldo umido, costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Con collegamenti SWD-RMQ
Sì

Actuator

Forza di attivazione
5 N
Colore attuatore
Rosso
Funzione attuatore
Permanente
funzione di commutazione con bloccaggio a scatto

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni per il montaggio (IL).

ETIM for 216618 Apparecchi elettrici a bassa tensione (EC000221)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicarosso
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica1
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicapiatto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacon copertura protettiva (EF005500)
Valore caratteristicaNo
Nome caratteristicaetichettato (EF001537)
Valore caratteristicaNo
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaSì
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaNo
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicanero
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP67/IP69K
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica4X

DATASHEET - PDF

Titolo
Dimensione
Tipo
M22S-DR-R Y7-216618 216618 EN_289241.pdf
3 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
