EATON - MOELLERAusili di controllo e segnalazioneM22-DR-R 216617 Y7-216617 EATON ELECTRIC Pulsante, piatto, rosso, permanente

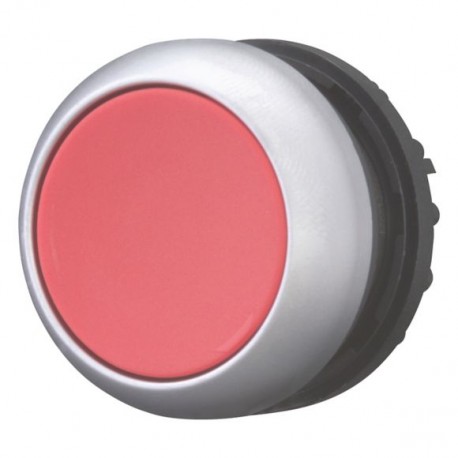

EATON - MOELLER M22-DR-R 216617 Y7-216617 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-DR-R 216617 Y7-216617 EATON ELECTRIC Pulsante, piatto, rosso, permanente

Riferimento: M22-DR-R

Codice: 216617

Numero di catalogo: Y7-216617

Produttore: EATON - MOELLER

Descrizione:

Pulsante, piatto, rosso, permanente
Pulsante a filo 22 mm ad incastro in titanio rosso
Eaton Moeller® series M22 Pushbutton, RMQ-Titan, Flat, maintained, red, Blank, Bezel: titanium
Pulsante, Gamma prodotti: RMQ-Titan, Unità singola, Design: Piatto, Permanente, Piastra pulsante: rosso, Piastra pulsante cieca, Grado di protezione: IP66, IP67, IP69K, Cornice: titanio, Collegamento SmartWire-DT: sì, con collegamenti SWD-RMQ, Dimensioni frontali: 22 x 22, Istruzioni: La funzione di mantenimento/ritorno tramite molla può essere modificata nel dispositivo, Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 46,14 €

Prezzo unitario: 9,227 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 5 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller® series M22 Pushbutton
Catalog Number
216617
EAN
4015082166175
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.011 kg
Compliances
CE Marked
Certifications
IEC 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
EN 60947-5
UL 508
VDE
CSA Class No.: 3211-03
VDE 0660
CSA-C22.2 No. 94-91
IEC/EN 60947
UL File No.: E29184
UL
CE
IEC/EN 60947-5
CSA
UL Category Control No.: NKCR
CSA File No.: 012528
CSA-C22.2 No. 14-05
DNV
GL
LR
Model Code
M22-DR-R

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Design
Flat
Classical
Fitted with:
Front ring
Functions
Stay-put/spring-return function can be changed on device
Inscription
Blank

General

Degree of protection
IP66
NEMA 4X
NEMA 12
NEMA 13
IP67
IP69K
NEMA 3R
Degree of protection (front side)
NEMA 4X
IP67/IP69K
Lifespan, mechanical
1,000,000 Operations (AC operated)
Opening diameter
22.5 mm
Operating frequency
1800 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 22 x 22 mm
Type
Pushbutton actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
With SWD-RMQ connections
Yes

Actuator

Actuating force
5 N
Actuator color
Red
Actuator function
Switching function latching
Maintained

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216617 Apparecchi elettrici a bassa tensione (EC000221)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicarosso
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica1
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicatondo
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicapiatto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaNo
Nome caratteristicacon copertura protettiva (EF005500)
Valore caratteristicaNo
Nome caratteristicaetichettato (EF001537)
Valore caratteristicaNo
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaSì
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaNo
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicatitanio
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP67/IP69K
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica4X
