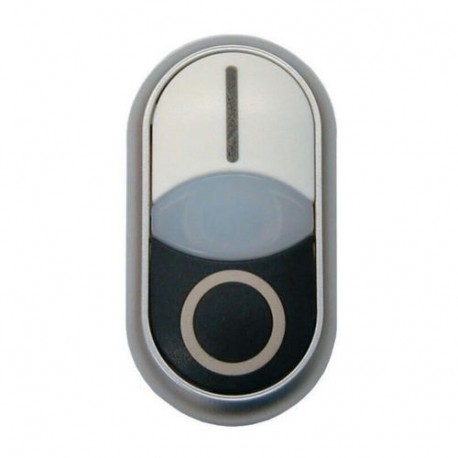

M22S-DDLM-WS-X1/X0 284833 Y7-284833 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bianco I, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22S-DDLM-WS-X1/X0 284833 Y7-284833 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bianco I, ..

M22S-DDLM-WS-X1/X0

284833

Y7-284833

EATON-MOELLER

Pulsante doppio, +indicatore luminoso, piatto, bianco I, bianco, pulsante off sporgente nero 0

Doppio pulsante + spia luminosa 22 mm A filo / Bianco Evidenziato I

Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Pushbutton actuator I and indicator light flush, pushbutton actuator 0 non-flush, momentary, White lens, white, black, inscribed, Bezel: black

Pulsante a doppio attuatore, Gamma prodotti: RMQ-Titan, Unità singola, Design: Attuatore a pulsante I e spia di controllo a filo, Attuatore a pulsante a 0 filo, momentaneo, Descrizione: Lente bianca, Piastra pulsante: bianco, nero, Piastra pulsante incisa, Grado di protezione: IP66, Cornice: nera, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 29,7 x 54,7, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Pulsante da quadro

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $19.01
Prezzo unitario: $19.01
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series pulsante doppio M22
Sigla catalogo
284833
EAN
4015082848330
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
55 mm
Larghezza prodotto
30 mm
Peso prodotto
0.015 kg
Certificazione/i
CSA-C22.2 No. 14-05
UL 508
CSA-C22.2 No. 94-91
IEC/EN 60947
CE
IEC/EN 60947-5
VDE 0660
DNV
GL
LR
Codice modello
M22S-DDLM-WS-X1/X0

Features & Functions

Colore ghiera frontale
Nero
Materiale ghiera frontale
Termoplastico
Progettazione
Pulsante I e spia a filo, pulsante 0 non a filo
Comando tradizionale
Caratteristiche
etichettato
Dotato di:
anello frontale
Iscrizione
Inciso
Colore della lente
Bianco

General

Grado di protezione
NEMA 12
NEMA 4X
IP66
NEMA 3R
NEMA 13
Grado di protezione (lato anteriore)
NEMA 4X
IP66
Durata meccanica
200.000 operazioni
Diametro di apertura
22.5 mm
Massima frequenza di manovra
3600 operazioni/h
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 29,7 x 54,7 mm
Adatto per
Illuminazione
Tipo
Pulsante doppio

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
30 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Temperatura ambiente di stoccaggio - max
80 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Communication

Collegamento con SmartWire-DT
Sì
Con collegamenti SWD-RMQ

Actuator

Forza di attivazione
5 N
Colore attuatore
Bianco e nero
Funzione attuatore
tattile
instabile

Contacts

Forza per apertura positiva - min
0 N

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 284833 Apparecchi elettrici a bassa tensione (EC000221)
Caratteristica Valore
colore del pulsante (EF000190) nero/bianco
numero di punti di comando (EF001372) 2
tipo di lente (EF006253) ovale
diametro del foro (EF000079) 22.5 mm
larghezza dell'apertura (EF004565) 0 mm
altezza dell'apertura (EF004778) 0 mm
forma del pulsante (EF001546) piatto
adatto per illuminazione (EF001142) Sì
con copertura protettiva (EF005500) No
etichettato (EF001537) Sì
funzione di commutazione a bloccaggio (EF007447) No
a impulso (EF001407) Sì
con anello frontale (EF006014) Sì
materiale dell'anello frontale (EF005972) materiale sintetico
colore dell'anello frontale (EF002429) nero
grado di protezione (IP), lato frontale (EF003118) IP66
indice di protezione (NEMA), lato frontale (EF011961) 4X

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-DDLM-WS-X1/X0 Y7-284833 284833 EN_289241.pdf 3 Mbytes M22S-DDLM-WS-X1/X0 Y7-284833 284833 EN_289241.pdf
