EATON - MOELLERAusili di controllo e segnalazioneM22-DDLF-*-*-* 284818 Y7-284818 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bianco , bianc..

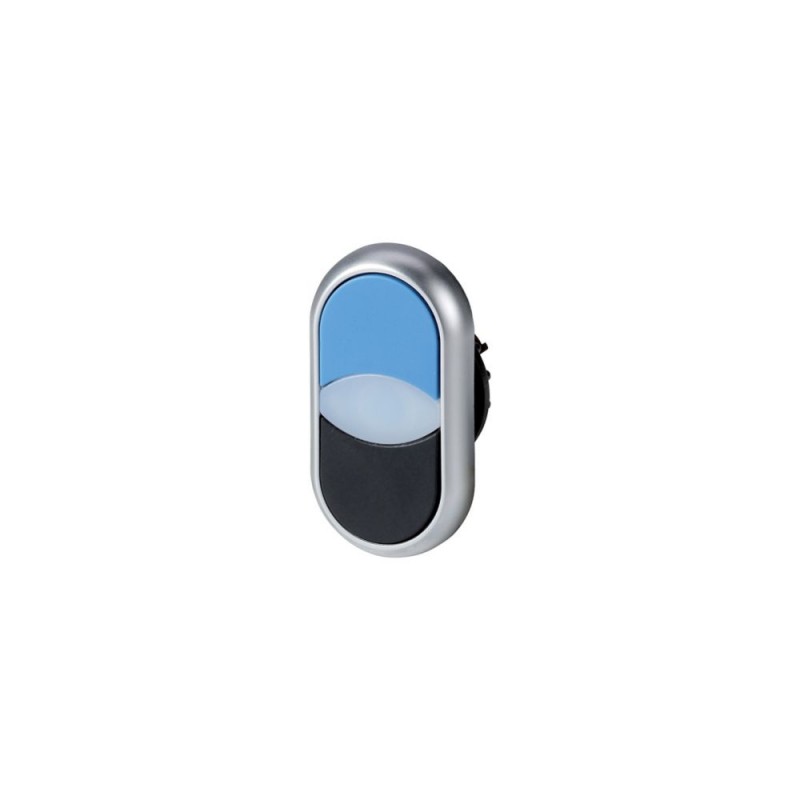

EATON - MOELLER M22-DDLF-*-*-* 284818 Y7-284818 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

M22-DDLF-*-*-* 284818 Y7-284818 EATON ELECTRIC Pulsante doppio, +indicatore luminoso, piatto, bianco , bianc..

Riferimento: M22-DDLF-*-*-*

Codice: 284818

Numero di catalogo: Y7-284818

Produttore: EATON - MOELLER

Descrizione:

Pulsante doppio, +indicatore luminoso, piatto, bianco , bianco, nero, scrivibile
Doppio pulsante + spia luminosa; 22 mm; A filo; Personalizzabile; Anello in titanio
Eaton Moeller® series M22 Double actuator pushbutton, RMQ-Titan, Actuators and indicator lights flush, momentary, White lens, selectable, individual facility for inscription, Bezel: titanium
Pulsante a doppio attuatore, Gamma prodotti: RMQ-Titan, Unità singola, Design: Attuatori e spie luminose da incasso, momentanei, Descrizione: Lente bianca, Piastra pulsante: selezionabile, Piastra pulsante individuale per iscrizione, Grado di protezione: IP66, Mascherina: titanio, Connessione SmartWire-DT: sì, con connessioni SWD-RMQ, Dimensioni frontali: 29,7 x 54,7, Informazioni per l'ordine: Note sulla scritta personalizzata → Scheda tecnica, Ulteriori informazioni sul prodotto (link), Norme: IEC/EN 60947, VDE 0660

Categorie:

  • Apparecchi elettrici a bassa tensione > Pulsante da quadro
  • EATON - MOELLER > Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

General specifications

Product Name
Eaton Moeller® series M22 Double actuator pushbutton
Catalog Number
284818
Product Length/Depth
30 mm
Product Height
55 mm
Product Width
30 mm
Product Weight
0.015 kg
Certifications
UL 508
IEC/EN 60947
IEC/EN 60947-5
VDE 0660
CSA-C22.2 No. 94-91
CSA-C22.2 No. 14-05
CE
DNV
GL
LR
Catalog Notes
Notes on customized inscription → Data sheet, additional product information (links)
Model Code
M22-DDLF-*-*-*

Features & Functions

Bezel color
Titanium
Bezel material
Plastic
Design
Flush
Classical
Features
Labelled
Fitted with:
Front ring
Inscription
Individual inscription possible
Lens color
White

General

Degree of protection
NEMA 3R
NEMA 12
IP66
NEMA 4X
NEMA 13
Degree of protection (front side)
IP66
NEMA 4X
Lifespan, mechanical
200,000 Operations
Opening diameter
22.5 mm
Operating frequency
3600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 29,7 x 54,7 mm
Suitable for
Illumination
Type
Double actuator

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
40 °C
Ambient storage temperature - max
80 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Communication

Connection to SmartWire-DT
Yes
With SWD-RMQ connections

Actuator

Actuating force
5 N
Actuator color
Other
Actuator function
Momentary
Spring-return

Contacts

Force for positive opening - min
0 N

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 284818 Apparecchi elettrici a bassa tensione (EC000221)

Nome caratteristicacolore del pulsante (EF000190)
Valore caratteristicaaltro
Nome caratteristicanumero di punti di comando (EF001372)
Valore caratteristica2
Nome caratteristicatipo di lente (EF006253)
Valore caratteristicaovale
Nome caratteristicadiametro del foro (EF000079)
Valore caratteristica22.5 mm
Nome caratteristicalarghezza dell'apertura (EF004565)
Valore caratteristica0 mm
Nome caratteristicaaltezza dell'apertura (EF004778)
Valore caratteristica0 mm
Nome caratteristicaforma del pulsante (EF001546)
Valore caratteristicapiatto
Nome caratteristicaadatto per illuminazione (EF001142)
Valore caratteristicaSì
Nome caratteristicacon copertura protettiva (EF005500)
Valore caratteristicaNo
Nome caratteristicaetichettato (EF001537)
Valore caratteristicaSì
Nome caratteristicafunzione di commutazione a bloccaggio (EF007447)
Valore caratteristicaNo
Nome caratteristicaa impulso (EF001407)
Valore caratteristicaSì
Nome caratteristicacon anello frontale (EF006014)
Valore caratteristicaSì
Nome caratteristicamateriale dell'anello frontale (EF005972)
Valore caratteristicamateriale sintetico
Nome caratteristicacolore dell'anello frontale (EF002429)
Valore caratteristicacromo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP66
Nome caratteristicaindice di protezione (NEMA), lato frontale (EF011961)
Valore caratteristica4X

DATASHEET - PDF

Titolo
Dimensione
Tipo
M22-DDLF-*-*-* Y7-284818 284818 EN_289241.pdf
3 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
