> EATON - MOELLER>Ausili di controllo e segnalazione >M22-I3-M2 216533 Y7-216533 ELECTRIC Pulsante, 2NA+2NC custodia sporgente, con LED
ANUNCIAR
Prodotto precedente Prodotto successivo

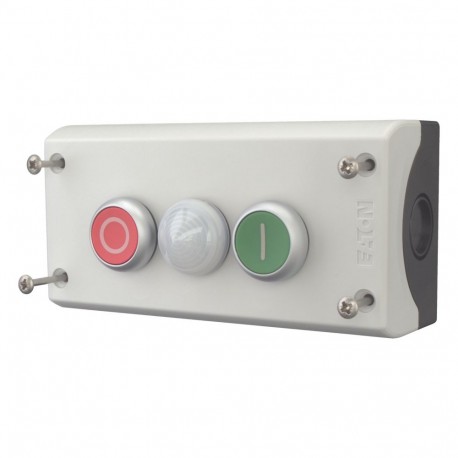

M22-I3-M2 216533 Y7-216533 EATON ELECTRIC Pulsante, 2NA+2NC custodia sporgente, con LED Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-I3-M2 216533 Y7-216533 EATON ELECTRIC Pulsante, 2NA+2NC custodia sporgente, con LED

M22-I3-M2

216533

Y7-216533

EATON-MOELLER

Pulsante, 2NA+2NC custodia sporgente, con LED

Tastiera a piena superficie; Isolamento; Pulsante verde I + lampada bianca + pulsante rosso 0; 2 NO + 2 NC

Eaton Moeller® series M22 Housing, Pushbutton actuators, Indicator lights, Enclosure, momentary, 2 NC, 2 N/O, Screw connection, Number of locations 2, Grey, inscribed, Bezel: titanium

Custodia, Gamma prodotti: RMQ-Titan, Unità completa, Design: Scatola, momentanea, Tipo di collegamento: Collegamento a vite, Descrizione: Spia di controllo, bianca, Elemento LED, 85 - 264 V AC, Numero di posizioni: 2 Quantità, Colore Coperchi scatola: Grigio, Valore RAL Colore: RAL 7035, Grado di protezione: IP66, IP67, IP69K, Collegamento SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 2 NC, Contatti NA = Normalmente aperto: 2 NA, Note sui contatti = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947-5-1, corsa dell'attuatore e forza di azionamento secondo DIN EN 60947-5-1, K.5.4.1: 4,8 mm, corsa massima: 5,7 mm, forza minima per apertura forzata: N 15, Dimensioni frontali: 153 x 80, Norme: IEC/EN 60947, VDE 0660, Posizione di montaggio: Come richiesto

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Cassetta con circuiti di controllo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $65.93
Prezzo unitario: $65.93
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series M22 Housing
Catalog Number
216533
EAN
4015082165338
Product Length/Depth
80 mm
Product Height
70 mm
Product Width
153 mm
Product Weight
0.317 kg
Certifications
CSA
CSA Class No.: 3211-03
CSA File No.: 012528
CSA-C22.2 No. 94-91
CE
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947
IEC/EN 60947-5
UL
UL 508
UL File No.: E29184
VDE 0660
Model Code
M22-I3-M2

Features & Functions

Bezel color
Titanium
Color
Light gray
Design
Enclosure
Enclosure color
Gray
Enclosure material
Plastic
Inscription
Inscribed
Knockouts
2 x M20 (cable entry knockouts at the base)
2 x M25/20 (cable entry knockouts at the side)
Light color
White
Number of locations
2
RAL-number
7035

General

Degree of protection
IP67/IP69K
NEMA 4X, 13
Lifespan
5,000,000 mechanical Operations
Operating frequency
3600 Operations/h
Product category
RMQ-Titan
Size
Front dimensions: 153 x 80 mm
Type

Ambient conditions, mechanical

Mounting position
As required
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated control supply voltage (Us) at AC, 50 Hz - min
85 V
Rated control supply voltage (Us) at AC, 50 Hz - max
264 V
Rated control supply voltage (Us) at AC, 60 Hz - min
85 V
Rated control supply voltage (Us) at AC, 60 Hz - max
264 V
Rated control supply voltage (Us) at DC - min
0 V
Rated control supply voltage (Us) at DC - max
0 V

Short-circuit rating

Rated conditional short-circuit current (Iq)
1 kA

Communication

Connection to SmartWire-DT
No
Connection type
Screw connection

Actuator

Actuating force
5 N
Actuator color
Red/white/green
Actuator function
Momentary
Actuator travel and actuation force (DIN EN 60947-5-1)
4.8 mm
Knob travel
5.7 mm

Contacts

Force for positive opening - min
15 N
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
2
Number of contacts (normally open contacts)
2

Design verification

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
1 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216533 Apparecchi elettrici a bassa tensione (EC000225)
Caratteristica Valore
numero di punti di comando (EF001372) 3
numero di pulsanti (EF005558) 2
numero di segnalatori luminosi (EF001965) 1
numero di interruttori a chiave (EF005590) 0
numero di selettori (EF005567) 0
numero di pulsanti a fungo (EF006670) 0
adatto per arresto d'emergenza (EF001433) No
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 85 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 85 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
colore parte superiore scatola (EF001373) grigio
colore della scatola (EF000136) grigio
materiale della scatola (EF001596) materiale sintetico
numero di contatti di chiusura (EF008256) 2
numero di contatti di riposo (EF008255) 2
numero di contatti invertitori (EF008257) 0
grado di protezione (IP) (EF005474) IP67/IP69K
indice di protezione (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-I3-M2 Y7-216533 216533 EN_289241.pdf 3 Mbytes M22-I3-M2 Y7-216533 216533 EN_289241.pdf
