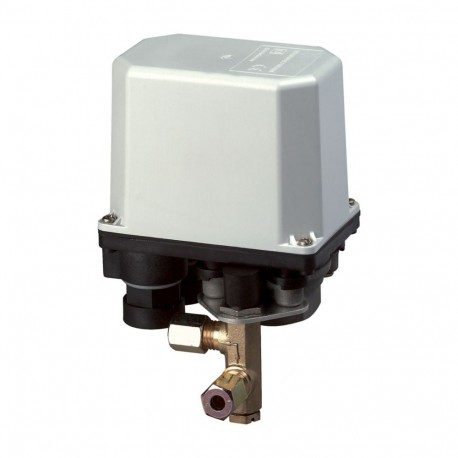

MCSN4-V 062425 EATON ELECTRIC Pressostato, 3p, 7bar, valvola limitatrice
MCSN4-V
062425
EATON-MOELLER
Pressostato, 3p, 7bar, valvola limitatrice
Pressostato di potenza 3 contatti 7 bar Valvola di sicurezza
Eaton Moeller® series MCS Pressure switch, 3p, 7bar, relief valve
IEC EN 60947-5-1, IP65_x, controllo della pressione di fluidi liquidi e gassosi, ad es. aria compressa, per la commutazione del carico, il collegamento e la pressione di rottura: regolabile separatamente, con valvola di sfiato per giunto Ermeto da 6 mm
Apparecchi elettrici a bassa tensione > Interruttore a pressione
Interruttori di posizione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
062425
EAN
4015080624257
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.584 kg
Certifications
CSA Class No.: 3211-06
CSA File No.: 012528
CSA
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
CSA File No.: 012528
CSA
IEC/EN 60947-4-1
CSA-CC22.2 No. 14
Catalog Notes
Note on use: This product complies with Low-Voltage Directive 2014/35/EC and EMC Directive 2014/30/EC and meets the requirements in EN 60947-5-1. This product does not meet the rail industry's standard requirements. Accordingly, the user must review it separately for the specific application at hand.
Model Code
MCSN4-V
Features & Functions
Electric connection type
Screw connection
Fitted with:
Relief valve
Functions
For 6 mm Ermeto coupling
Number of poles
Three-pole
General
Actuator diameter
0 mm
Bursting pressure
90 bar
Connection
Inner thread gas cylindrical (BSPP)
Connection type
Flat terminal with clamping washer
Coordination type
1
Degree of protection
IP65
NEMA Other
NEMA Other
Lifespan, electrical
500,000 Operations
Operating frequency
1500 Operations/h
Operating pressure - max
7000 hPa
Overvoltage category
III
Pollution degree
3
Product category
Pressure switches
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable as
Guard
2-point controller
2-point controller
Test pressure
32 bar
Ambient conditions, mechanical
Mounting position
Vertical and 90° in all directions
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)
Climatic environmental conditions
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Damp heat, constant, to IEC 60068-2-78
Environmental conditions
Compliant to 2014/35/EC, 2014/30/EC and EN 60947-5-1. Accordingly, the user must review it separately for the specific application at hand.
Terminal capacities
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
2 x (0.5 - 1.5) mm²
2 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.75 - 2.5) mm²
2 x (0.75 - 1.5) mm²
2 x (0.75 - 1.5) mm²
Screw size
M4, Terminal screw
Tightening torque
1.2 Nm, Screw terminals
Electrical rating
Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
16 A at DC-3, 24 V
11.5 A at AC-3, 400 V
15 A at AC-3, 230 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
11.5 A at AC-3, 400 V
15 A at AC-3, 230 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
11.5 A
Rated operational power at AC-3, 220/230 V, 50 Hz
4 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at AC - max
400 V
Rated operational voltage (Ue) at DC - min
0 V
Rated operational voltage (Ue) at DC - max
250 V
Short-circuit rating
Rated conditional short-circuit current (Iq)
1 kA
Short-circuit protection
PKZM0-20, Fuseless
Short-circuit protection rating
Max. 20 A gG/gL, Fuse, Contacts
Contacts
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of main contacts (normally open contact)
0
| Caratteristica | Valore |
|---|---|
| adatto come dispositivo di sorveglianza (EF007239) | Sì |
| adatto come regolatore a 2 punti (EF007226) | Sì |
| adatto come limitatore (EF007228) | No |
| pressione di lavoro massima (EF020449) | 7000 hPa |
| pressione di attivazione (EF007124) | 0 bar |
| impostazione iniziale (EF001410) | 0 hPa |
| pressione di disattivazione (EF007008) | 0 bar |
| impostazione finale (EF001411) | 0 hPa |
| differenza commutazione-pressione (EF008261) | 0 bar |
| max. pressione di prova (EF007365) | 32 bar |
| pressione di scoppio (EF007080) | 90 bar |
| temperatura del fluido (EF007369) | 25 °C |
| collegamento (EF000443) | filettatura interna cilindrica (BSPP) |
| dimensione di filettatura (EF022694) | 1/2 pollice |
| tensione d'esercizio nominale Ue per AC 50 Hz (EF007029) | 0 V |
| tensione d'esercizio nominale Ue per AC 60 Hz (EF007030) | 0 V |
| tensione d'esercizio nominale Ue per DC (EF007031) | 0 V |
| valore iniziale intervallo di misura pressione (EF006812) | 0 Pa |
| valore finale dell'intervallo di misura pressione (EF007134) | 0 Pa |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 5.5 kW |
| potere di interruzione AC-3 (240 V) (EF001409) | 0 kA |
| corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) | 0 A |
| corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) | 11.5 A |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| numero di contatti di apertura, contatti principali (EF001375) | 3 |
| numero di contatti di chiusura, contatti principali (EF001374) | 0 |
| intervallo di corrente regolabile (EF008211) | 0 A |
| con azionamento manuale (EF007378) | No |
| con interruttore ACC/CHIUS manuale (EF001408) | No |
| versione elettronica (EF007132) | No |
| con display (EF000458) | No |
| antideflagrante (EF004663) | No |
| grado di protezione (IP) (EF005474) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
| altezza (EF000040) | 111 mm |
| larghezza (EF000008) | 60 mm |
| diametro (EF000551) | 0 mm |
| profondità (EF000049) | 96 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| MCSN4-V MCSN4-V 062425 FR_043441.pdf | 3 Mbytes |
|
