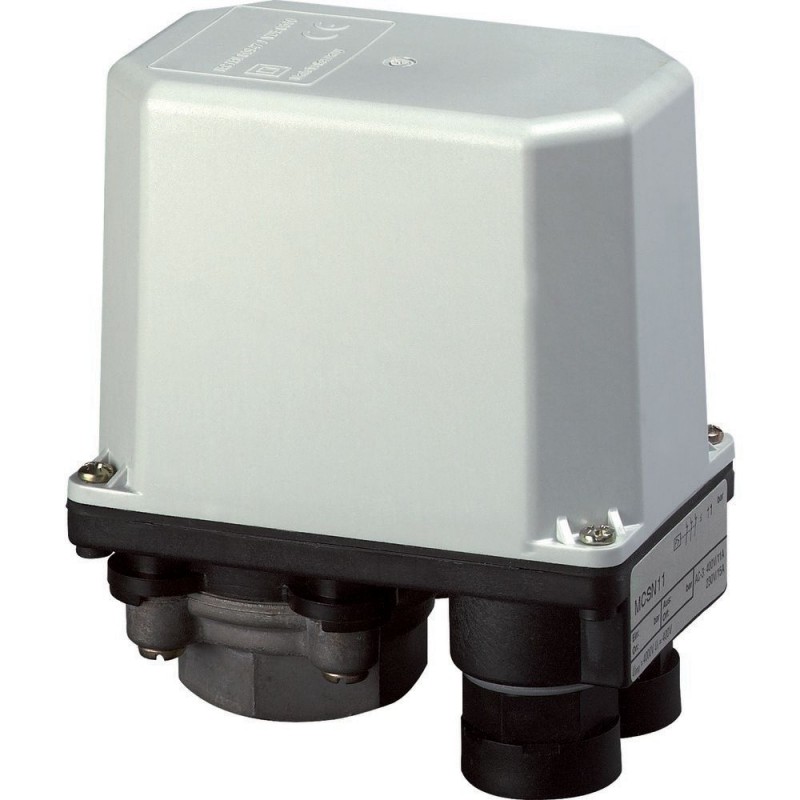

MCSN16 038695 Y7-38695 EATON ELECTRIC Pressostato, 3p, 25bar Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MCSN16 038695 Y7-38695 EATON ELECTRIC Pressostato, 3p, 25bar

MCSN16

038695

Y7-38695

EATON-MOELLER

Pressostato, 3p, 25bar

Pressostato di potenza 3 contatti 25 bar

Eaton Moeller® series MCS Pressure switch, 3p, 25bar MCSN16

IEC EN 60947-5-1, IP65_x, controllo della pressione di fluidi liquidi e gassosi, ad es. aria compressa, per la commutazione del carico, il collegamento e la pressione di interruzione: regolabile separatamente

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Interruttore a pressione

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $203.35
Prezzo unitario: $203.35
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series MCS Pressure switch
Catalog Number
038695
EAN
4015080386957
Product Length/Depth
96 mm
Product Height
111 mm
Product Width
60 mm
Product Weight
0.467 kg
Certifications
CSA Class No.: 3211-06
CSA-CC22.2 No. 14
CSA
CSA File No.: 012528
IEC/EN 60947-4-1
Catalog Notes
Model Code
MCSN16

Features & Functions

Electric connection type
Screw connection
Features
Variable switching differential
Number of poles
Three-pole

General

Actuator diameter
0 mm
Bursting pressure
90 bar
Connection
Inner thread gas cylindrical (BSPP)
Connection type
Flat terminal with clamping washer
Coordination type
1
Degree of protection
IP65
NEMA Other
Lifespan, electrical
500,000 Operations
Operating frequency
1500 Operations/h
Operating pressure - max
16000 hPa
Overvoltage category
III
Pollution degree
3
Product category
Pressure switches
Rated impulse withstand voltage (Uimp)
4000 V AC
Suitable as
Guard
2-point controller
Test pressure
32 bar

Ambient conditions, mechanical

Mounting position
Vertical and 90° in all directions
Shock resistance
10 g, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 20 ms
Vibration resistance
36 Hz, Amplitude 1 mm, (IEC/EN 60068-2-6)

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Environmental conditions
Compliant to 2014/35/EC, 2014/30/EC and EN 60947-5-1. Accordingly, the user must review it separately for the specific application at hand.

Terminal capacities

Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm², ferrules to DIN 46228
2 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.75 - 2.5) mm²
2 x (0.75 - 1.5) mm²
Screw size
M4, Terminal screw
Tightening torque
1.2 Nm, Screw terminals

Electrical rating

Rated frequency - max
50 Hz
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie)
15 A at AC-3, 230 V
16 A at DC-3, 24 V
11.5 A at AC-3, 400 V
12.5 A at DC-3, 110 V
2 A at DC-3, 250 V
Rated operational current (Ie) at AC-1, 380 V, 400 V, 415 V
0 A
Rated operational current (Ie) at AC-3, 380 V, 400 V, 415 V
11.5 A
Rated operational power at AC-3, 220/230 V, 50 Hz
4 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
5.5 kW
Rated operational voltage (Ue) at AC - min
0 V
Rated operational voltage (Ue) at AC - max
400 V
Rated operational voltage (Ue) at DC - min
0 V
Rated operational voltage (Ue) at DC - max
250 V

Short-circuit rating

Rated conditional short-circuit current (Iq)
1 kA
Short-circuit protection
PKZM0-20, Fuseless
Short-circuit protection rating
Max. 20 A gG/gL, Fuse, Contacts

Contacts

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of main contacts (normally open contact)
0

ETIM for 038695 Apparecchi elettrici a bassa tensione (EC000243)
Caratteristica Valore
adatto come dispositivo di sorveglianza (EF007239) Sì
adatto come regolatore a 2 punti (EF007226) Sì
adatto come limitatore (EF007228) No
pressione di lavoro massima (EF020449) 16000 hPa
pressione di attivazione (EF007124) 0 bar
impostazione iniziale (EF001410) 0 hPa
pressione di disattivazione (EF007008) 0 bar
impostazione finale (EF001411) 0 hPa
differenza commutazione-pressione (EF008261) 0 bar
max. pressione di prova (EF007365) 32 bar
pressione di scoppio (EF007080) 90 bar
temperatura del fluido (EF007369) 25 °C
collegamento (EF000443) filettatura interna cilindrica (BSPP)
dimensione di filettatura (EF022694) 1/2 pollice
tensione d'esercizio nominale Ue per AC 50 Hz (EF007029) 0 V
tensione d'esercizio nominale Ue per AC 60 Hz (EF007030) 0 V
tensione d'esercizio nominale Ue per DC (EF007031) 0 V
valore iniziale intervallo di misura pressione (EF006812) 0 Pa
valore finale dell'intervallo di misura pressione (EF007134) 0 Pa
potenza d'esercizio nominale per AC-3, 400 V (EF001364) 5.5 kW
potere di interruzione AC-3 (240 V) (EF001409) 0 kA
corrente d'esercizio nominale Ie per AC-1, 400 V (EF001393) 0 A
corrente d'esercizio nominale Ie per AC-3, 400 V (EF001392) 11.5 A
numero di contatti ausiliari, contatti di chiusura (EF001376) 0
numero di contatti ausiliari, contatti di riposo (EF001377) 0
numero di contatti ausiliari, invertitori (EF003531) 0
tipo di collegamento elettrico (EF003961) raccordo a vite
numero di contatti di apertura, contatti principali (EF001375) 3
numero di contatti di chiusura, contatti principali (EF001374) 0
intervallo di corrente regolabile (EF008211) 0 A
con azionamento manuale (EF007378) No
con interruttore ACC/CHIUS manuale (EF001408) No
versione elettronica (EF007132) No
con display (EF000458) No
antideflagrante (EF004663) No
grado di protezione (IP) (EF005474) IP65
indice di protezione (NEMA) (EF011959) altro
altezza (EF000040) 111 mm
larghezza (EF000008) 60 mm
diametro (EF000551) 0 mm
profondità (EF000049) 96 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MCSN16 Y7-38695 038695 FR_043441.pdf 3 Mbytes MCSN16 Y7-38695 038695 FR_043441.pdf
