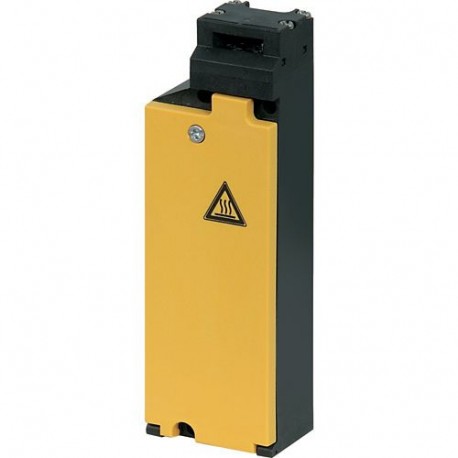

LS-S02-24DFT-ZBZ/X 106823 Y7-106823 EATON ELECTRIC Interruttore di posizione, 2 NC, bbase, interblocco a mol..
LS-S02-24DFT-ZBZ/X
106823
Y7-106823
EATON-MOELLER
Interruttore di posizione, 2 NC, bbase, interblocco a molla
Interruttore di posizione di sicurezza 2 NC Interblocco a molla
Finecorsa LS Eaton Moeller® series, 2 Contatto NC, di base, interblocco a molla LS-S02-24DFT-ZBZ/X
sensori > Interruttore
Interruttori di posizione
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller® series LS Position switch |
| Sigla catalogo | 106823 |
| EAN | 4015081065837 |
| Lunghezza/profondità del prodotto | 55 mm |
| Altezza prodotto | 170 mm |
| Larghezza prodotto | 37 mm |
| Peso prodotto | 0.43 kg |
| Certificazione/i | IEC/EN 60947 UL 508 CSA File No.: 012528 CE CSA-C22.2 No. 14 UL File No.: E29184 CSA UL CSA Class No.: 3211-03 IEC/EN 60947-5 UL Category Control No.: NKCR |
| Codice modello | LS-S02-24DFT-ZBZ/X |
Features & Functions
| Tipo di collegamento elettrico | inserimento cavo metrico |
| Materiale custodia | Plastica Materiale isolante |
| Caratteristiche | Estensibile apertura forzata |
| Dotato di: | Meccanismo di sgancio ausiliario Sorveglianza interblocco |
| Tipo funzione interruttore | Contatti standard |
General information
| Tipo connessione | Morsetto a vite |
| Grado di protezione | IP65 NEMA Altro |
| Fattore di utilizzo | 100% (magnete) |
| Durata | 1.000.000 operazioni meccaniche |
| Massima frequenza di manovra | 800 operazioni/h |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Categoria prodotto | Unità base con interblocco a molla (funzionamento in diseccitazione) |
| Tensione nominale di tenuta ad impulso (Uimp) | 4000 V AC |
| Precisione di riproducibilità | 0,02 mm (contatti/capacità di commutazione) |
| Adatto per | Funzioni di sicurezza |
| Tipo |
|
Ambient conditions, mechanical
| Posizione di montaggio | Secondo necessità |
| Resistenza agli urti | 10 g, Contatto standard, meccanico, Semionda da 20 ms |
Climatic environmental conditions
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 70 °C |
| Idoneità climatica | Caldo umido ciclico, secondo IEC 60068-2-30 Caldo umido costante, secondo IEC 60068-2-78 |
Terminal capacities
| Capacità morsetti (flessibile con puntalino) | 2 x (0,5 - 1,5) mm² 1 x (0,5 - 1,5) mm² |
| Capacità morsetti (pieno) | 1 x (0,75 - 2,5) mm² 2 x (0,75 - 1,5) mm² |
| Grandezza vite | PH1, Vite terminale |
| Coppia di serraggio | 0,9 Nm, Morsetti a bullone |
Electrical rating
| Consumo energetico | 8 W a 24 V DC (azionamento elettromeccanico) 11 VA a 230 V AC (azionamento elettromeccanico) 8 VA a 120 V AC (azionamento elettromeccanico) |
| Corrente di cortocircuito condizionale nominale (Iq) | 1 kA |
| Tensione di alimentazione di controllo nominale | 24 V DC (Us, per avviamento magnetico) |
| Tensione nominale di isolamento (Ui) | 400 V |
| Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V | 6 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 24 V | 6 A |
| Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V | 4 A |
| Corrente nominale di esercizio (Ie) a DC-13, 110 V | 0.8 A |
| Corrente nominale di esercizio (Ie) a DC-13, 125 V | 0.8 A |
| Corrente nominale di esercizio (Ie) a DC-13, 220 V, 230 V | 0.3 A |
| Corrente nominale di esercizio (Ie) a DC-13, 24 V | 3 A |
| Classe di protezione da corto circuito | potenza 6 A gG/gL, Fusibile, Contatti |
| Frequenza di alimentazione | potenza 400 Hz, Contatti |
| Tolleranza della tensione | 1,1 x Us, Valori di inserzione e diseccitazione 0,85 x Us, Valori di inserzione e diseccitazione |
Actuator
| Forza di azionamento a inizio / fine operazione | 25 N/15 N (inserimento/estrazione) |
| Tipo attuatore | Nessuno |
| Forza di tenuta meccanica | 1200 N (in conformità a GS-ET-19 (04/2004), XNW) 1600 N (in conformità a GS-ET-19 (04/2004), XWA, XFG, XF) 1700 N (in conformità a GS-ET-19 (04/2004), XG, XW, XNG) |
Contacts
| Numero di contatti (contatti di commutazione) | 0 |
| Numero di contatti (contatti normalmente chiusi) | 2 |
| Numero di contatti (contatti normalmente aperti) | 0 |
Safety
| Categoria di sicurezza da esplosione per gas | Nessuno |
| Categoria di sicurezza rischio esplosioni per polveri | Nessuno |
Design verification
| Dissipazione apparecchiature, dipendente da corrente Pvid | 0 W |
| Capacità di dissipazione Pdiss | 0 W |
| Dissipazione per polo, dipendente dalla corrente Pvid | 0.13 W |
| Corrente nominale di esercizio per dissipazione specifica (In) | 6 A |
| Dissipazione statica, non dipendente da corrente Pvs | 0 W |
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | Soddisfa i requisiti della norma di prodotto. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | Soddisfa i requisiti della norma di prodotto. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | È responsabilità del costruttore del quadro elettrico di comando. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Il dispositivo soddisfa i requisiti se si rispettano le istruzioni (IL). |
