> EATON - MOELLER>Interruttori di posizione >LS-11S 266105 Y7-266105 ELECTRIC Interruttore di posizione, 1NA+1NC, perno con cappa
ANUNCIAR
Prodotto precedente Prodotto successivo

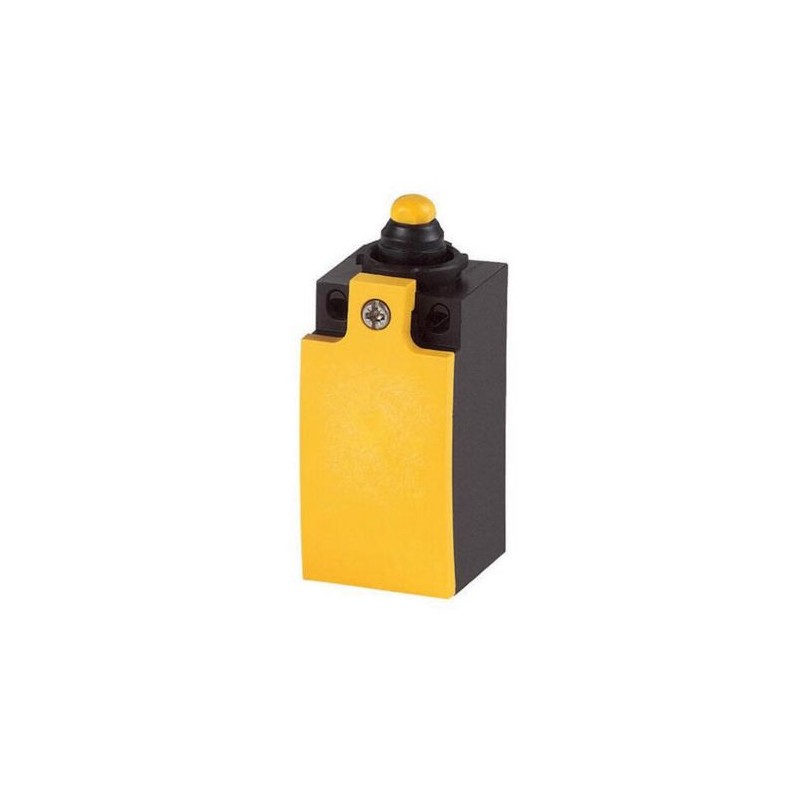

LS-11S 266105 Y7-266105 EATON ELECTRIC Interruttore di posizione, 1NA+1NC, perno con cappa Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

LS-11S 266105 Y7-266105 EATON ELECTRIC Interruttore di posizione, 1NA+1NC, perno con cappa

LS-11S

266105

Y7-266105

EATON-MOELLER

10

Interruttore di posizione, 1NA+1NC, perno con cappa

Interruttore di posizione in plastica 1 NO + 1 NC rottura pistone rotondo

Eaton Moeller® series LS Position switch, Rounded plunger, Basic device, expandable, 1 N/O, 1 NC, Cage Clamp, Yellow, Insulated material, -25 - +70 °C, EN 50047 Form B

Interruttore di posizione, Funzione di base: Interruttori di posizione, Interruttori di posizione di sicurezza, Riferimento gruppo di parti: LS(M)-..., Gamma di prodotti: Pistone arrotondato, Grado di protezione: IP66, IP67, Caratteristiche: Dispositivo di base, espandibile, Temperatura ambiente: -25 - +70 °C, Versione: EN 50047 Forma B, Contatti N/A = Normalmente aperto: 1 N/A, Contatti N/C = Normalmente chiuso: 1 NC, Osservazioni: = funzione di sicurezza, con apertura positiva secondo IEC/EN 60947-5-1, Apertura positiva (ZW): sì, Colore del coperchio della custodia: Giallo, Custodia: Materiale isolante, Tipo di collegamento: Morsetto a gabbia, Morsetto a gabbia è un marchio registrato di Wago Kontakttechnik, 32432 Minden, Germania. , Accessori per morsetti a gabbia Wago: Pettine elettrico, grigio, Codice articolo Wago 264-402, Norme: IEC/EN 60947

Maggiori dettagli


sensori > Interruttore

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $323.84
Prezzo unitario: $32.38
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller® series LS Position switch
Catalog Number
266105
EAN
4015082661052
Product Length/Depth
33.5 mm
Product Height
76.5 mm
Product Width
31 mm
Product Weight
0.053 kg
Certifications
CSA
UL Category Control No.: NKCR
UL File No.: E29184
CSA File No.: 012528
UL
CSA Class No.: 3211-03
CE
CSA-C22.2 No. 14
IEC/EN 60947-5
IEC/EN 60947
UL 508
Model Code
LS-11S

Specifiche del prodotto

Type
Safety position switch
Features
Expandable
Positive opening
Forced opening
Snap-action contact
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Cable entry metrical
Enclosure material finishing
Other
Operating frequency
6000 Operations/h
Pollution degree
3
Actuator alignment
Roller cam straight
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Enclosure material
Insulated material
Plastic
Enclosure type
Cuboid
Rated operational current (Ie) at DC-13, 110 V
0.6 A
Rated operational current (Ie) at DC-13, 125 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current for specified heat dissipation (In)
6 A
Sensor height
61 mm
Sensor length
33.5 mm
Static heat dissipation, non-current-dependent Pvs
0 W
Width sensor
31 mm
Product category
Rounded plunger
Action
2021118113756-Mechanical Limit Switches.xlsm-Data
Rated impulse withstand voltage (Uimp)
4000 V AC
Enclosure color
Yellow Cover
Actuating force at beginning/end of stroke
1.0 N/8.0 N
Explosion safety category for dust
None
Explosion safety category for gas
None
Actuator type
Plunger
Actuating torque of rotary drives
0.2 Nm
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Diameter sensor
0 mm
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.17 W
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of safety auxiliary contacts
1
Rated insulation voltage (Ui)
400 V
Rated operational current (Ie) at AC-15, 125 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 24 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Design
EN 50047 Form B
Mounting position
As required
Rated conditional short-circuit current (Iq)
1 kA
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Connection type
Cage Clamp
Temperature resistance
100 °C, Contact temperature of roller head
Degree of protection
IP66/IP67
NEMA Other
Interface type
None
Switch function type
Quick-break switch
Lifespan
8,000,000 mechanical Operations
Repetition accuracy
0.15 mm (Contacts/switching capacity)
Shock resistance
25 g, Standard-action contact, Mechanical, Half-sinusoidal shock 20 ms
Supply frequency
Max. 400 Hz, Contacts
Suitable for
Safety functions
Operating speed
Max. 1/0.5 m/s (with DIN cam, mechanical actuation)
For angle of actuation α = 0°/30°
Short-circuit protection rating
Max. 6 A gG/gL, Fuse, Contacts
Terminal capacity (flexible with ferrule)
1 x (0.5 - 1.5) mm²
Terminal capacity (solid)
1 x (0.5 - 2.5) mm²

ETIM for 266105 Sensori (EC000030)
Caratteristica Valore
larghezza del sensore (EF007094) 31 mm
diametro del sensore (EF007111) 0 mm
altezza del sensore (EF007283) 61 mm
lunghezza del sensore (EF007334) 33.5 mm
corrente d'esercizio nominale Ie per AC-15, 24 V (EF007084) 6 A
corrente d'esercizio nominale Ie per AC-15, 125 V (EF007082) 6 A
corrente d'esercizio nominale Ie per AC-15, 230 V (EF001385) 6 A
corrente d'esercizio nominale Ie per DC-13, 24 V (EF007087) 3 A
corrente d'esercizio nominale Ie per DC-13, 125 V (EF007085) 0.8 A
corrente d'esercizio nominale Ie per DC-13, 230 V (EF001386) 0.3 A
funzione di commutazione (EF000189) organo di comando a scatto rapido
funzione di commutazione a bloccaggio (EF007447) No
uscita elettronica (EF006987) No
apertura forzata (EF006694) Sì
numero di contatti ausiliari di sicurezza (EF006940) 1
numero di contatti di riposo (EF008255) 1
numero di contatti di chiusura (EF008256) 1
numero di contatti invertitori (EF008257) 0
tipo di interfaccia (EF006977) senza
tipo di interfaccia per comunicazione sicura (EF003956) senza
forma di costruzione della scatola (EF004008) cubo
materiale della scatola (EF001596) materiale sintetico
rivestimento scatola (EF001601) altro
tipo di elemento di azionamento (EF006976) pulsante a bottone
allineamento dell'elemento di azionamento (EF008793) punteria a rullo diritto
tipo di collegamento elettrico (EF003961) inserimento cavo (metrico)
con indicatore di stato (EF001602) No
adatto per funzioni di sicurezza (EF001597) Sì
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di protezione (IP) (EF005474) IP66/IP67
indice di protezione (NEMA) (EF011959) altro
